Що таке серверна стійка?
Серверна стійка - являє собою стелаж, спеціально призначений для розміщення і організації ІТ-обладнання. Стандартна серверна стійка має 19-дюймову лицьову панель і має три стандартні ширини: 19 ", 23", 24 ".

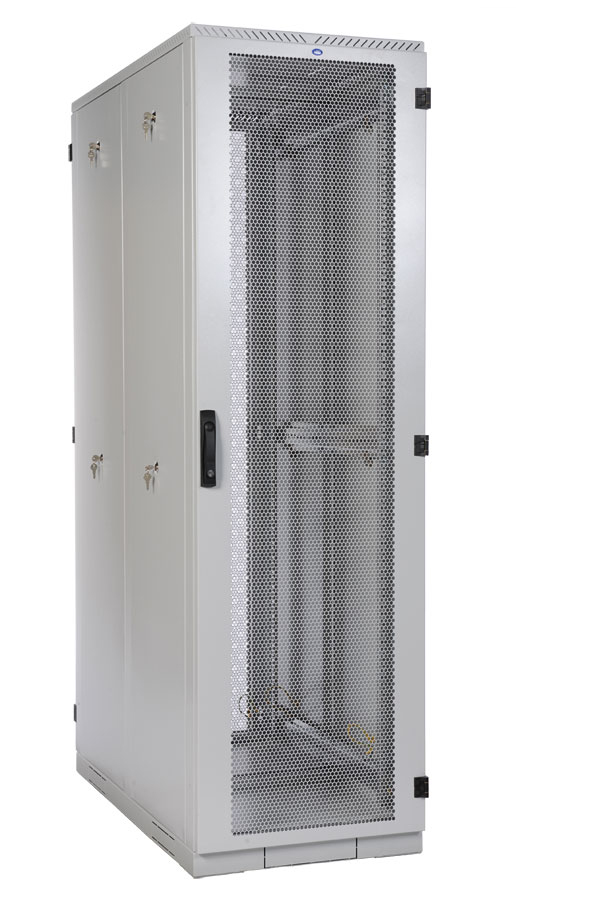

Що таке серверне ий шафа?
Серверна шафа схожий на серверну стійку в тому, що він містить і організовує ІТ-обладнання. Основна відмінність між ними полягає в тому, що серверну шафу зазвичай закритий, і має двері в передній і задній частині стійки. Ці двері бувають як з перфоріраціей, для поліпшення вентиляції всередині шафи, так і зі вікном з плексигласу. Шафа для серверної стійки забезпечує додаткову безпеку завдяки можливості блокування.

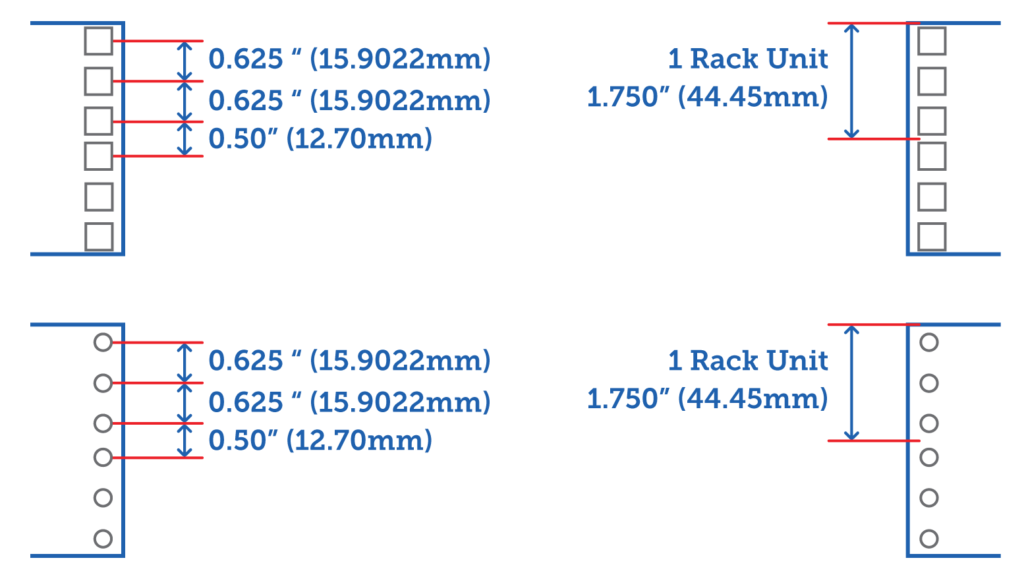

Монтажна одиниця юніт
Простір U (іноді зване Rack Unit або RU) є засобом вимірювання для ІТ-обладнання. Один юніт «U» відповідає 1,75 дюйма. Відстань між отворами для стандартної 19-дюймової стійки вирізається групами по три отвори, ця група з трьох отворів визначається як один простір U.
Розмір і ємність
У зв'язку зі зростаючою потребою в обчислювальної потужності і просторі в центрах обробки даних, серверна стійка часто використовується для досягнення високої щільності установки обладнання. Правильне використання серверних стійок ЦОД може допомогти впорядкувати, безпечно і ефективно консолідувати різне мережеве обладнання. Існує багато типів серверних стійок для центрів обробки даних, але який з них найбільше підходить для вас?
З чого складається серверну шафу / стійка?
Монтажні рейки (або рейки).
Кожна з монтажних рейок являють собою дві вертикальні пластини з алюмінію або сталі з отворами, розраховані для монтажу. Прорізи бувають стандарту EIA (круглими) або універсальними квадратними. Інтервал між ними на всьому протязі рейки стандартний. За типом рейки існують в залежності від виду отворів. За допомогою монтажних рейок можна фіксувати комп'ютерне, мережеве обладнання та консольні стелажі, призначені для такого обладнання, що не вмонтувати в рейку. Крім основного призначення конструкція монтажних рейок забезпечує додаткову вентиляцію. При виборі монтажних рейок потрібно орієнтуватися на вид обладнання, передбачуваного для фіксації в телекомунікаційній стійці або шафі. Велика частина мережевого обладнання (маршрутизатори, концентратори, комутаційні панелі і ін.) Монтується за допомогою прорізів стандарту EIA. Деякі виробники комплектують аксесуари з інструментами для кріплення в універсальні отвори. В цьому випадку можна придбати окремо відповідні гвинти і гайки.
Передні двері.
У продажу є передні двері, що відрізняються розмірами і наявністю всіляких отворів для вентиляції. На більшій частині з них прикріплені замки. Перед придбанням потрібно уточнити у продавця деякі нюанси таких видів дверей:
Задні двері.
У продажу представлені двері, що розрізняються розмірами і варіантами вентиляції, на більшій частині з них є замки. Види дверей:
Верхні панелі.
Вони можуть захищати вбудоване в стійку або шафу обладнання від предметів, які можуть впасти зверху, а також використовуються для кріплення вентиляторів, які витягали гаряче повітря. У продажу є вентильовані панелі як з прорізами для прокладки кабелів або вентиляції, так і без.
Бічні панелі.
Вони призначені з метою безпеки. Види бічних панелей:
Заглушки. Застосовуються найчастіше для виконання естетичних цілей: заповнення незадействованного при монтажі місця і додання зовнішньому вигляду корпусу стійки закінченості і привабливості. Цікавіше вони виглядають у випадках, якщо передні двері виготовлена з плексигласу.
Настроюються ніжки. Призначені для регулювання точної, рівною позиції і відстані до статі.
Протиковзкі ніжки. Стабілізатори Anti-Tip забезпечують стійкість стійок і шаф, вага яких знаходиться в межах від середнього до важкого.
Коліщатка в кількості 4 штук. Фіксуються знизу стійки або шафи, сприяючи їх пересуванню по приміщенню. У разі необхідності стійкого становища на одному місці два з них можна блокувати.
Вентилятор. Виконує призначення циркуляції повітря, підтримання температури, безпечної для функціонування обладнання. Монтується в верхню панель шафи, сприяє усуненню гарячого повітря з нього.
Типи серверних стійок центрів обробки даних
Відкрита серверна стійка
Серверна стійка для ЦОД складається з монтажних напрямних без боків або дверей - це конструкція під відкритим небом для монтажу мережевого обладнання. Зазвичай вони використовуються для серверної кімнати, де не потрібно фізична безпека і не потрібен додатковий контроль повітряного потоку.
Стелаж з відкритою рамою забезпечує легкий доступ і надає багато вільного простору для прокладки кабелів, що робить це рішення ідеальним для мережевих шаф і розподільних коробок з кабелями високої щільності.
Існує два основних типи серверних стійок: дво- і чотирьох опорні. Стійки з двома опорами зазвичай вимагають меншої глибини, але підтримують меншу вагу, ніж стійки з чотирма опорами.
переваги | недоліки |
- Ціна: Стелаж з відкритою рамою дешевше, ніж стієчний шафа аналогічного розміру. - Повітряний потік: відкрита стійка сервера центру обробки даних забезпечує повітряний потік у всіх напрямках, що може допомогти поліпшити охолодження обладнання. - Легкий доступ: в разі поломки одного з пристроїв доступ до панелі управління легко доступний. - Відсутність безпеки: будь-хто може підійти до стійок і від'єднати кабелі або все, що забажає. | - Відсутність безпеки: будь-хто може підійти до стійок і від'єднати кабелі або все, що забажає. - Пил: обладнання, встановлене на відкритій серверній стійці центру обробки даних, набагато більш вразливе до пилу і іншого сміття, яке з часом може викликати проблеми. |
Серверна шафа ЦОД
Серверна шафа має передні / задні двері, бічні панелі і чотири регульованих вертикальних монтажних рейки (стійки). Зазвичай це відноситься до «закритій стійці». Оскільки двері і бічні панелі можуть бути замкнені, закриті стійки забезпечують фізичну безпеку обладнання. Незважаючи на переваги мережевих шаф, вони також створюють деякі проблеми, особливо в області охолодження. Очевидно, що стійка сервера центру обробки даних має набагато менше доступу до повітря для охолодження. Так що для гарного охолодження потрібна додаткова установка вентиляторів, для відводу теплого повітря з шафи.
переваги | недоліки |
- Захист: закритий стелаж може бути заблокований для додаткового захисту від доступу сторонніх осіб до обладнання. - Приховування кабелів: додається стійка може більш ефективно приховувати кабелі, що покращує зовнішній вигляд і допомагає знизити ризик пошкодження кабелів. | - Вартість: в порівнянні зі стійкою з відкритою рамою, шафа значно дорожче. - Доступність: коли справа доходить до установки або роботи з обладнанням в закритій стійці, залишається менше місця для виконання роботи. |
настінне кріплення
Стійка для настінного монтажу призначена для кріплення до стіни, щоб заощадити простір і поміститися в місцях, де розташувати традиційні стійки не вийде. Зазвичай він виконаний в стилі відкритою рами або шафи і в основному використовується для розміщення мережевого обладнання, такого як оптоволоконні комутаційні панелі і комутатори. Але у нього також є деякі недоліки: він менше інших стоєчних шаф, тому не може витримати велику вагу і не забезпечує такий же рівень безпеки, як повноцінна стійка для сервера центру обробки даних.
Розмір
Правильно обрана стійка сервера центру обробки даних повинна відповідати розмірам устаткування. Хоча 19-дюймові стійки завжди мають однакову номінальну ширину, висота і глибина варіюються. Зазвичай використовується мірою висоти стійки є так звана одиниця стійки (U), яка визначається як 1,75 дюйма. Ширина і глибина стійки зазвичай вимірюються в стандартних одиницях. Найпопулярніші стандартні стійки для центрів обробки даних мають ширину 19 дюймів і висоту 42U (висота 73,5 дюйма).
Гнучкість і керованість
Для гнучкої і простий в управлінні кабельної середовища після установки пристроїв в стійці має достатній обсяг вільної пам'яті. Крім того, на деяких серверних стійках центру обробки даних навіть є колеса на випадок, якщо стійки слід переміщати.
достатню вагу
Оскільки в центр обробки даних додається все більше і більше пристроїв, мережеві стійки повинні мати достатню вантажопідйомність. Кількість перемикачів, кабелів, PDU і підвісних кабельних кріплень слід враховувати при виборі стійки. Вибір сильної стійки необхідний.
ефективність охолодження
Вартість охолодження ЦОД в даний час продовжує зростати. Належні серверні стійки сприяють ефективності охолодження. Стійки з аксесуарами для управління повітряним потоком можуть бути хорошим вибором. Деякі інші аксесуари, такі як дверцята стелажів, також можуть впливати на ефективність охолодження. Велика частина дверцята стійки забезпечує перфорацію не менше 64% для правильного повітряного потоку.
Безпека
Деякі пристрої в дата-центрах можуть мати потребу в захисті. Таким чином, двері, бічні панелі і дах можуть бути встановлені на серверних стійках ЦОД. Конструкції цих аксесуарів також бувають різних типів в залежності від застосування.
Які аксесуари можна встановити в стійку сервера центру обробки даних?
Серверна стійка центру обробки даних може вмістити все стандартне 19-дюймовий обладнання, що монтується в стійку, за умови, що воно не дуже глибоке для стійкового шафи або занадто висока, щоб поміститися в доступних просторах стійки. Устаткування часто включає в себе знімні монтажні кронштейни, які кріпляться до вертикальних рейок за допомогою гвинтів.
Більш важке обладнання може також включати горизонтальні рейки або полки, які встановлюються в стійку для забезпечення додаткової підтримки. Інші аксесуари для стійок, що підтримують роботу виробничого устаткування, включають системи ДБЖ, PDU, кабельні органайзери, комутатори, комутаційні панелі і оптоволоконні корпусу.
висновок
Коли ви проектуєте центр обробки даних, рішення про те, яка серверна стійка повинна бути розгорнута, має бути в списку пріоритетних завдань. Незалежно від того, яке рішення для стійки ви виберете, важливо забезпечити безпеку системи і правильний розподіл кабелів для створення організованої системи.
