Огляд сервера HP ProLiant DL380 Gen9

З часу свого створення HPE ProLiant DL380 Gen9 встановив стандарт для стоєчних серверів 2U. HPE не спочиває на лаврах, оскільки він постійно оновлюється, і в цьому огляді ми докладно розповімо про функції і можливості обладнання на флагманському сервері HPE.

Природно, в списку доступнихе процесорів є - Intel Xeon E5-2600 v4, а більш старі моделі з процесорами E5-2600 v3 можна модернізувати на місці. Вибір процесорів дуже великий, оскільки сервер підтримує практично всі сімейство E5-2600 v4, тому ви можете вибрати один з 23 процесорів відповідно до вашої робочої навантаженням і бюджетом.

Підтримуючи установку модулів пам'яті LRDIMM з об'ємом 128 ГБ сервер може розмістити до 3 ТБ оперативної пам'яті, а на платі E5-2600 v4 Xeon також підтримується новий модуль HPE на повсякчасну пам'ять NVDIMM. Призначені для додатків з високим попитом, таких як бази даних і аналітика, вони поєднують в собі 8 ГБ високопродуктивної DRAM з підтримкою 8 ГБ флеш-пам'яті в стандартному форм-факторі DIMM.

Разом з оновленим зовнішнім виглядом, до основних змін можна віднести можливість використання нових дисків SAS 12 Гбіт / с, а також комплектацію блоками харчування в новому форм-факторі FlexSlot і 10 Гбіт / с мережевими контролерами.

Зовнішній вигляд

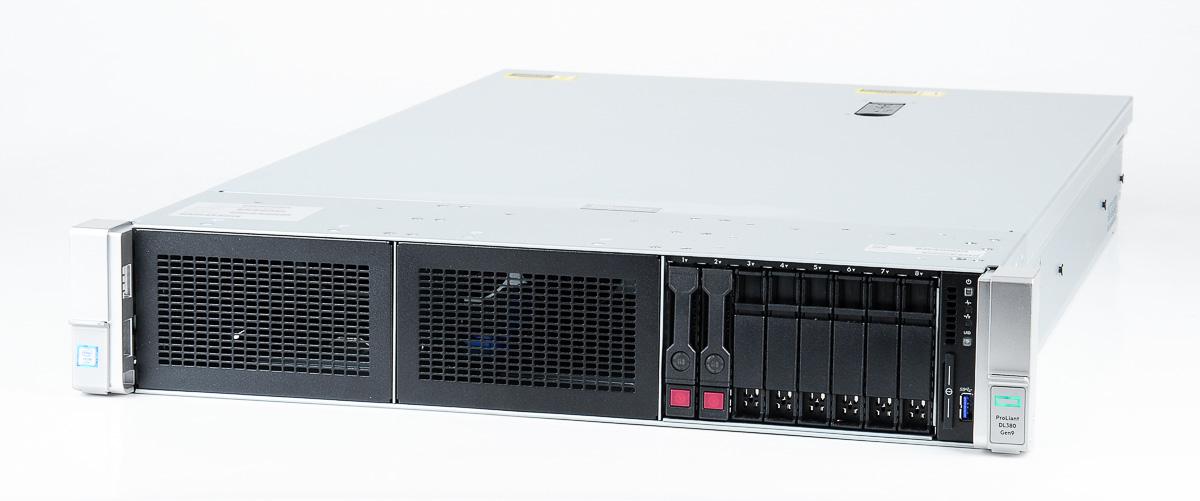

Сервер HP ProLiant DL380 Gen9 має шасі форм-фактора 2U, яке, як і годиться зроблено з міцних листів металу.

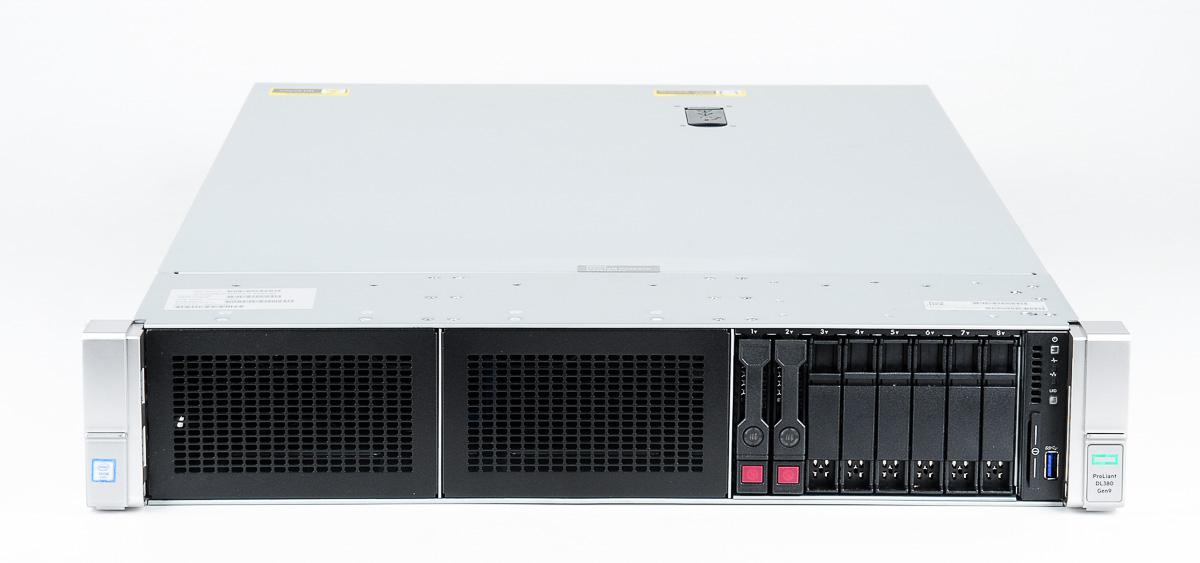

На фронтальній панелі сервера встановлена дискова кошик, яка розрахована на установку восьми SFF накопичувачів з форматом 2,5 "-дюйма, конфігурація відсіків 8 + 8 + 8, дозволяє додавати блоки з 8 жорстких дисків SFF в міру необхідності. Поруч з кошиками для дисків розміщений оптичний привід і роз'єми, серед яких: два порти USB 2.0, один порт USB 3.0 і роз'єм VGA для підключення монітора.

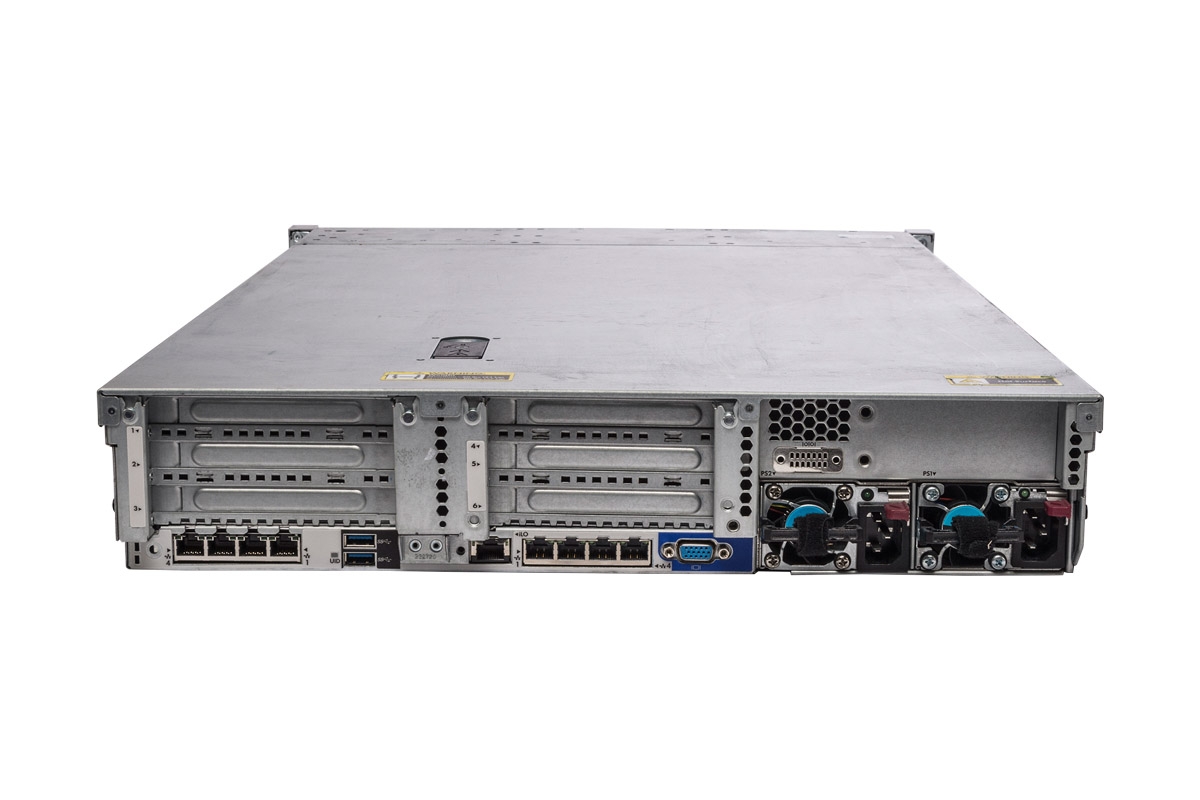

Тильна сторона сервера забезпечена двома портами USB 3.0, роз'ємом VGA, 4 гігабітними і двома 10-гігабітними мережевими портами, а також, портом управління iLO. Блоки живлення мають функцію гарячої заміни і розміщені в кількості двох штук, кожен з яких має потужність 800 Вт. Блоки виконані за стандартом 80 Plus Platinum і мають ККД 94%.

Кришка сервера знімається спеціальною пластиковою ручкою з можливістю блокування від випадкового відкриття.

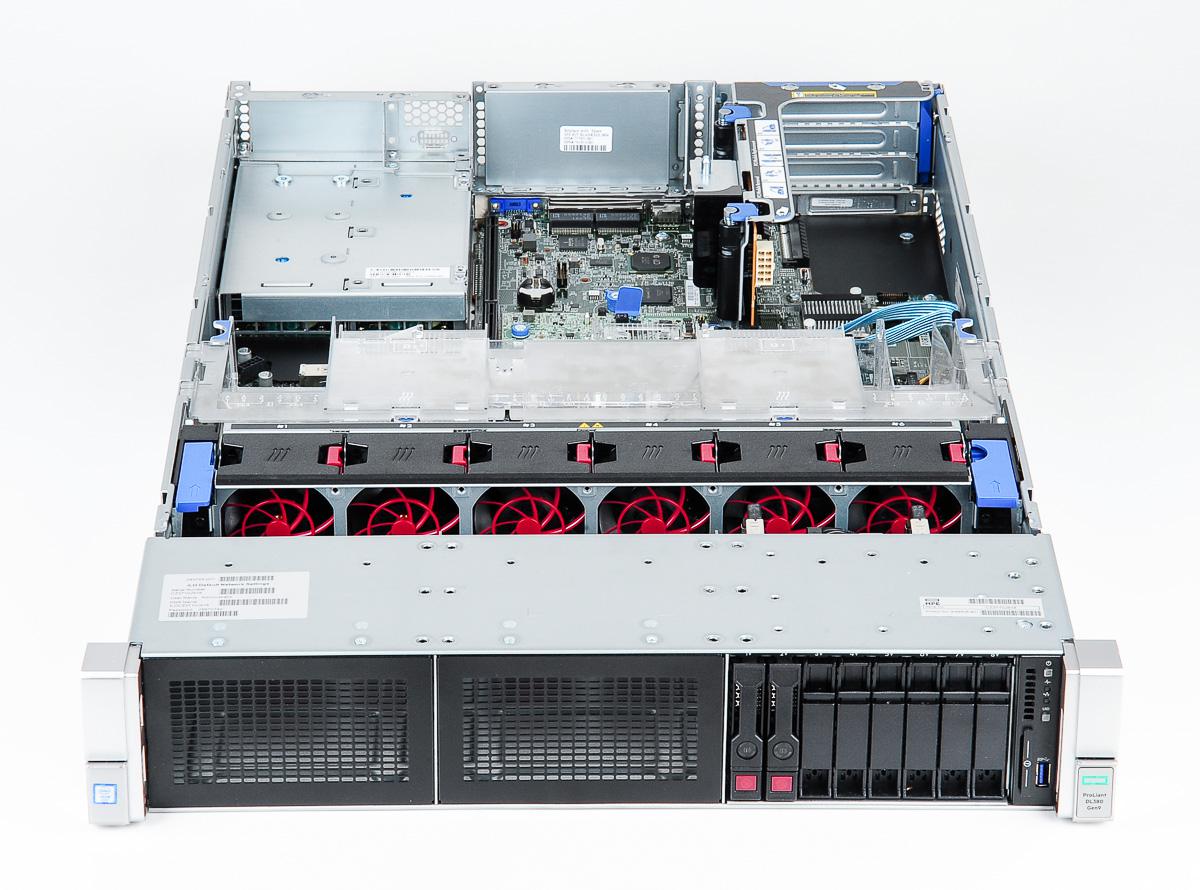

Охолоджують систему шість кольорів з підтримкою гарячої заміни і резервуванням. Також є можливість вилучення всього блоку охолодження в зборі, однак для цього необхідно вимкнути живлення сервера.

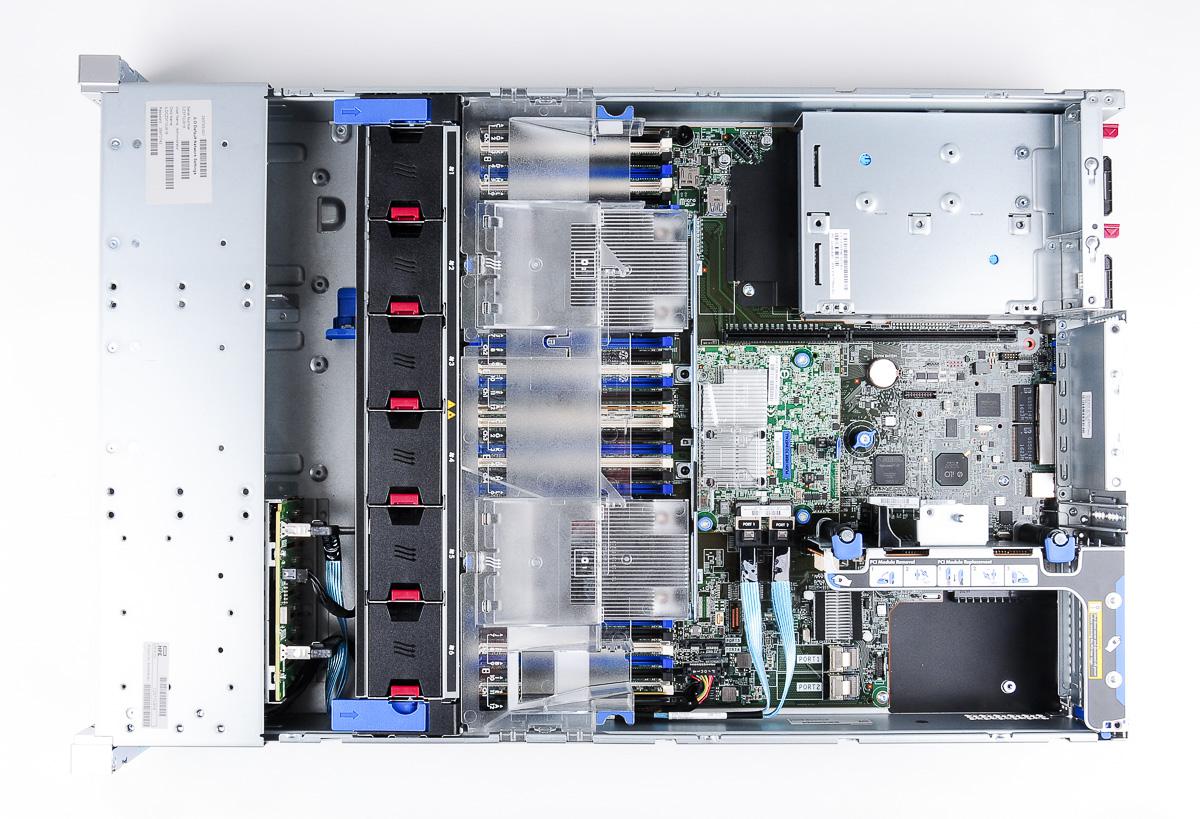

Для ефективного охолодження і напряму повітряних потоків всередині сервера встановлений пластиковий кожух.На повітропровід нанесені піктограми з позначенням каналів оперативної пам'яті і процесорних сокетів, які розташовані під ним, що дуже зручно і полегшує процес апгрейда пам'яті.

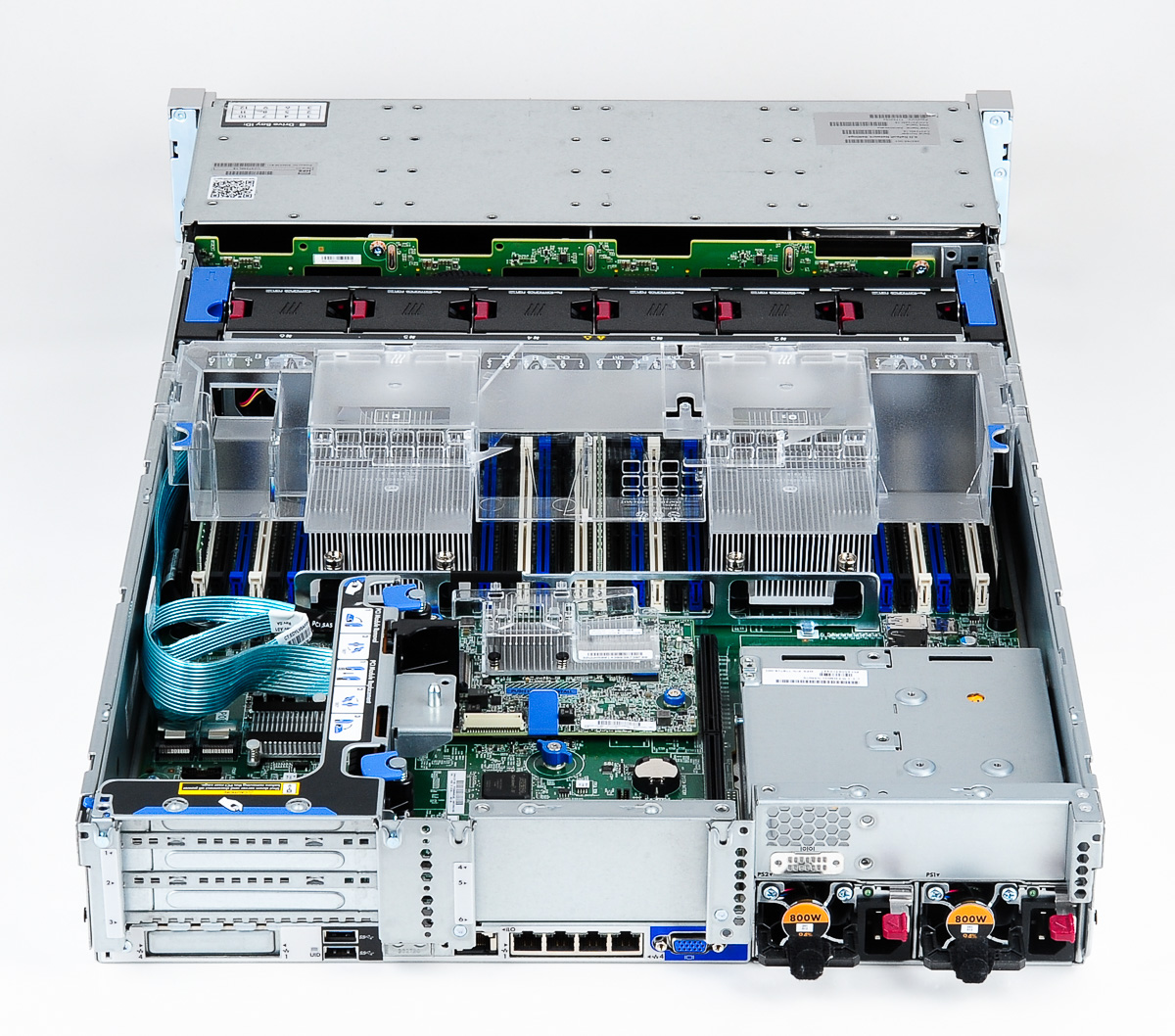

Процесорні сокети прикриті радіаторами пасивного охолодження, з боків від них розташовані 24 слота DIMM. Також на платі є додатковий контролер з батареєю, який відповідає за спільну роботу накопичувачів. Поруч з ним встановлені дві Рейзер-карти, зафіксовані в системній платі спеціальними замками.

конфігурація

HP ProLiant DL380 Gen9 - двухсокетний сервер, розрахований на використання двох процесорів Intel Xeon E5 серії 2600 v4 або E5 2600 V3. Усього доступно 22 різних конфігурації, починаючи від чотириядерних чіпів і закінчуючи рішеннями з вісімнадцятьма ядрами.

Сервер підтримує установку до двадцяти чотирьох реєстрових модулів ОЗУ стандарту DDR4, об'ємом по 32 ГБ. Кожен процесор відповідає за дванадцять слотів, чотири канали і три модуля на канал відповідно.

При використанні модулів RDIMM максимальний підтримуваний системою обсяг ОЗУ досягає 768 ГБ (24 х 32 ГБ). Система також підтримує оперативну пам'ять Load Reduced (LRDIMM). При її використанні загальний максимальний обсяг оперативної пам'яті досягає 3Тб (24 х 128ГБ).

Дискова кошик в нашій модифікації розрахована на вісім 2,5-дюймових накопичувачів з інтерфейсами SATA або SAS. При використанні жорстких дисків по 3 ТБ з інтерфейсами SAS, максимальний обсяг складе 18 ТБ.

Якщо ж розглядати можливість масштабування системи, то дискову кошик можна розширити до 26-ти 2,5-дюймових накопичувачів (або до 15-ти 3,5-дюймових жорстких дисків в інших конфігураціях). Максимальний підтримуваний обсяг в такому випадку складе 52 ТБ для 2,5-дюймових накопичувачів і 180 ТБ для 3,5-дюймових жорстких дисків відповідно.

Сервер стандартно поставляється з RAID-контролером HPE Smart Array P440ar 12 Гбіт / с SAS-3 з 2 ГБ кеш-пам'яті FBWC і резервним акумулятором. Немає необхідності додавати додаткові адаптери RAID при збільшенні кількості відсіків для дисків, оскільки ви можете встановити модуль розширення HPE SAS і з'єднати його з платою P440ar.

Встановлені Рейзер-карти налічують шість слотів PCIe 3.0. Як збільшувати або зменшувати системи є чотири роз'єми x8 і два x16. Підтримується установка як низькопрофільних плат PCIe, так і карт розширення половиннійдовжини і повної висоти, так само як повної довжини і повної висоти.

Підсистема вводу / виводу

У HP ProLiant DL380 Gen9 інтегрований мережевий контролер з чотирма гігабітними портами і встановлений додатковий адаптер HP FlexFabric 533FLR-T з двома 10-гігабітними портами.

засоби управління

HP ProLiant DL380 Gen9 оснащений портом для менеджменту і контролером управління iLO. За керування сервером і моніторинг його працездатності відповідає програмне забезпечення HP iLO Management Engine.

висновки

HP ProLiant DL380 Gen9 - нове покоління вдалою і дуже затребуваною моделі серед серверів для малого і середнього бізнесу. До його плюсів можна зарахувати використання продуктивних процесорів Intel Xeon E5 останнього покоління, ОЗУ стандарту DDR4 і можливістю масштабування системи в залежності від сценарію роботи, потреб і навантажень в компанії.
