Обзор сервера HP ProLiant DL380 Gen9

Со времени своего создания HPE ProLiant DL380 Gen9 установил стандарт для стоечных серверов 2U. HPE не почивает на лаврах, поскольку он постоянно обновляется, и в этом обзоре мы подробно расскажем о функциях и возможностях оборудования на флагманском сервере HPE.

Естественно, в списке доступныхе процессоров есть - Intel Xeon E5-2600 v4, а более старые модели с процессорами E5-2600 v3 можно модернизировать на месте. Выбор процессоров очень велик, поскольку сервер поддерживает практически все семейство E5-2600 v4, поэтому вы можете выбрать один из 23 процессоров в соответствии с вашей рабочей нагрузкой и бюджетом.

Поддерживая установку модулей памяти LRDIMM с объемом 128 ГБ сервер может разместить до 3 ТБ оперативной памяти, а на плате E5-2600 v4 Xeon также поддерживается новый модуль HPE для постоянной памяти NVDIMM. Предназначенные для приложений с высоким спросом, таких как базы данных и аналитика, они сочетают в себе 8 ГБ высокопроизводительной DRAM с поддержкой 8 ГБ флэш-памяти в стандартном форм-факторе DIMM.

Вместе с обновленным внешним видом, к основным изменениям можно отнести возможность использования новых дисков SAS 12 Гбит/с, а также комплектацию блоками питания в новом форм-факторе FlexSlot и 10 Гбит/с сетевыми контроллерами.

Внешний вид

Сервер HP ProLiant DL380 Gen9 имеет шасси форм-фактора 2U, которое, как и полагается сделано из прочных листов металла.

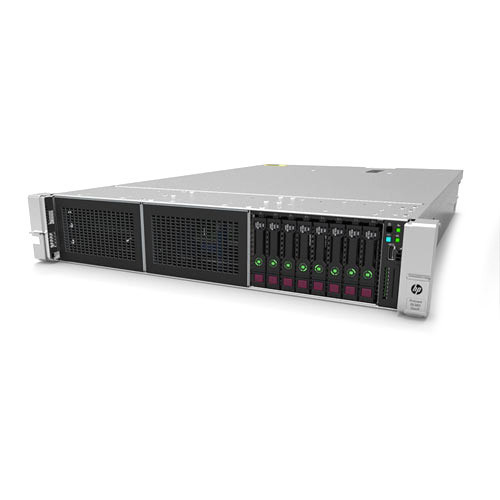

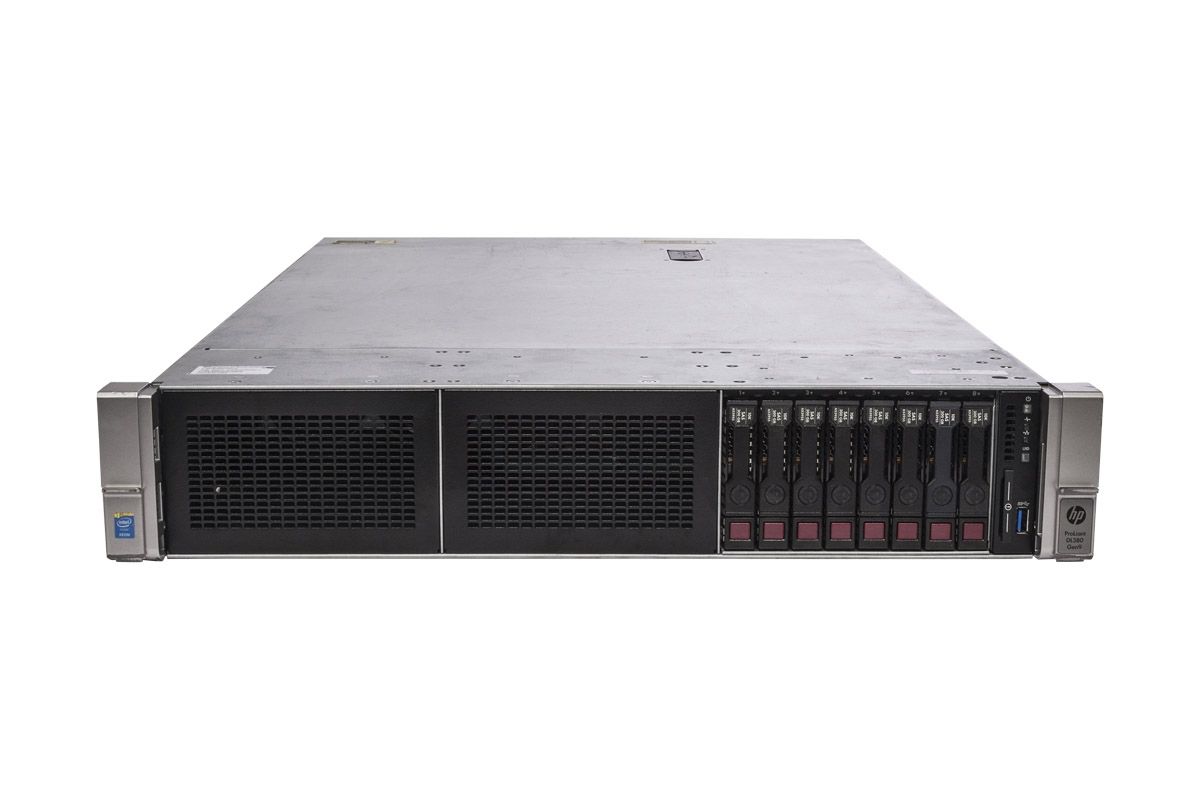

На фронтальной панели сервера установлена дисковая корзина, которая рассчитана на установку восьми SFF накопителей с форматом 2,5”-дюйма, конфигурация отсеков 8 + 8 + 8, позволяет добавлять блоки из 8 жестких дисков SFF по мере необходимости. Рядом с корзинами для дисков размещен оптический привод и разъемы, среди которых: два порта USB 2.0, один порт USB 3.0 и разъем VGA для подключения монитора.

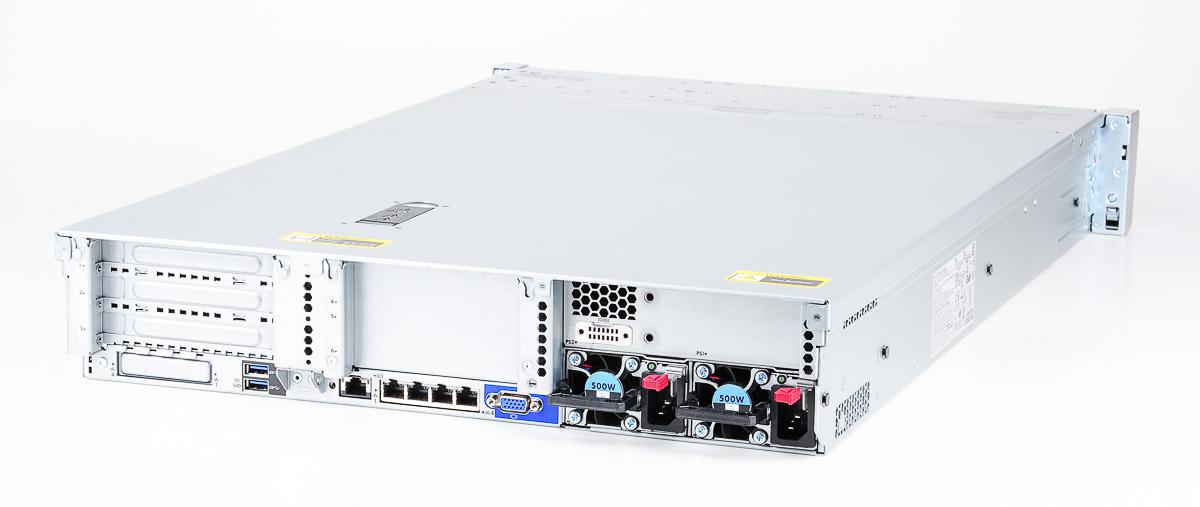

Тыльная сторона сервера снабжена двумя портами USB 3.0, разъемом VGA, 4 гигабитными и двумя 10-гигабитными сетевыми портами, а также, портом управления iLO. Блоки питания имеют функцию горячей замены и размещены в количестве двух штук, каждый из которых обладает мощностью 800 Вт. Блоки выполнены по стандарту 80 Plus Platinum и имеют КПД 94%.

Крышка сервера снимается специальной пластиковой ручкой с возможностью блокировки от случайного открытия.

Охлаждают систему шесть кулеров с поддержкой горячей замены и резервированием. Также есть возможность извлечения всего блока охлаждения в сборе, однако для этого необходимо отключить питание сервера.

Для эффективного охлаждения и направления воздушных потоков внутри сервера установлен пластиковый кожух.На воздуховод нанесены пиктограммы с обозначением каналов оперативной памяти и процессорных сокетов, которые расположены под ним, что очень удобно и облегчает процесс апгрейда памяти.

Процессорные сокеты прикрыты радиаторами пассивного охлаждения, по бокам от них расположены 24 слота DIMM. Также на плате имеется дополнительный контроллер с батареей, который отвечает за совместную работу накопителей. Рядом с ним установлены две рейзер-карты, зафиксированные в системной плате специальными замками.

Конфигурация

HP ProLiant DL380 Gen9 – двухсокетный сервер, рассчитанный на использование двух процессоров Intel Xeon E5 серии 2600 v4 или E5 2600 V3. Всего доступно 22 различных конфигурации, начиная от четырехядерных чипов и заканчивая решениями с восемнадцатью ядрами.

Сервер поддерживает установку до двадцати четырех регистровых модулей ОЗУ стандарта DDR4, объемом по 32 ГБ. Каждый процессор отвечает за двенадцать слотов, четыре канала и три модуля на канал соответственно.

При использовании модулей RDIMM максимальный поддерживаемый системой объем ОЗУ достигает 768 ГБ (24 х 32ГБ). Система также поддерживает оперативную память Load Reduced (LRDIMM). При ее использовании общий максимальный объем оперативной памяти достигает 3ТБ (24 х 128ГБ).

Дисковая корзина в нашей модификации рассчитана на восемь 2,5-дюймовых накопителей с интерфейсами SATA или SAS. При использовании жестких дисков по 3 ТБ с интерфейсами SAS, максимальный объем составит 18 ТБ.

Если же рассматривать возможность масштабирования системы, то дисковую корзину можно расширить до 26-ти 2,5-дюймовых накопителей (или до 15-ти 3,5-дюймовых жестких дисков в других конфигурациях). Максимальный поддерживаемый объем в таком случае составит 52 ТБ для 2,5-дюймовых накопителей и 180 ТБ для 3,5-дюймовых жестких дисков соответственно.

Сервер стандартно поставляется с RAID-контроллером HPE Smart Array P440ar 12 Гбит/с SAS-3 с 2 ГБ кэш-памяти FBWC и резервным аккумулятором. Нет необходимости добавлять дополнительные адаптеры RAID при увеличении количества отсеков для дисков, поскольку вы можете установить модуль расширения HPE SAS и соединить его с платой P440ar.

Установленные рейзер-карты насчитывают шесть слотов PCIe 3.0. Для масштабирования системы доступно четыре разъема x8 и два x16. Поддерживается установка как низкопрофильных плат PCIe, так и карт расширения половинной длины и полной высоты, равно как полной длины и полной высоты.

Подсистема ввода/вывода

В HP ProLiant DL380 Gen9 интегрирован сетевой контроллер с четырьмя гигабитными портами и установлен дополнительный адаптер HP FlexFabric 533FLR-T с двумя 10-гигабитными портами.

Средства управления

HP ProLiant DL380 Gen9 оснащен портом для менеджмента и контроллером управления iLO. За управление сервером и мониторинг его работоспособности отвечает программное обеспечение HP iLO Management Engine.

Выводы

HP ProLiant DL380 Gen9 – новое поколение удачной и очень востребованной модели среди серверов для малого и среднего бизнеса. К его плюсам можно причислить использование производительных процессоров Intel Xeon E5 последнего поколения, ОЗУ стандарта DDR4 и возможностью масштабирования системы в зависимости от сценария работы, потребностей и нагрузок в компании.

СПЕЦИФИКАЦИИ

• Модель HP ProLiant DL380 Gen9 (752689-B21)
• Форм-фактор 2U
• Процессор 2xIntel Xeon E5-26xx v3
• Набор микросхем Intel C600
• ОЗУ 24хDIMM, до 1.5 ТБ, DDR4
• СХД до 26x2,5’’/, до 41,6 ТБ
• Оптический привод
• Разъемы 2xPCIe 3.0x16, 4xPCIe 3.0x8, 2xUSB 2.0, 4xUSB 3.0, 2xVGA, microSD.
• Сетевые подключения 4х1GbE, 2x10GbE
• Питание 2x800 Вт
• Размеры 873х445,4х730,2 мм
• Вес 14,79-23,6 кг
• ПО управления HP iLO Management Engine, включая Intelligent Provisioning (standard), iLO Advanced (standard) и HP OneView (optional)
