31.05.2019

Огляд сервера Dell PowerEdge R820

Потужний і універсальний, це ключові слова, якими можна описати сервер PowerEdge R820 12G від Dell. Завдяки гнучкості зберігання в хості R820, і обчислювальної потужності чотирьох процесорів Intel в ефективному корпусі 2U, R820 є відмінним рішенням для завдань які вимагають великої обчислювальної потужності, а також для виконання віртуалізації в середніх і великих підприємствах. Суть в тому, що завдяки своїй компоновці сервер виконує більше операцій володіючи меншими габаритами, ніж традиційні сервери 2U.

Диски Express Flash з фронтальним доступом були представлені разом з PowerEdge R720, також сервером PowerEdge 12-го покоління. Як і його брат, R820 пропонується з процесорами Intel Xeon E5.

R820 підтримує чотири процесори з сімейства продуктів Xeon E5-4600 в порівнянні з двома в R720. Додаткові функції зберігання включають підтримку двох контролерів RAID і до 16 внутрішніх жорстких дисків.

Використання чотирьох процесорів, дозволяє одночасно виконувати завдання, необхідні значних ресурсів і заощадити місце в стійці, а разом з цим знизити енергоспоживання і знизити витрати, які зростають у міру збільшення кількості машин.

Кріплення в стійці відбувається за допомогою ковзних напрямних ReadyRails з опціональним кронштейном для укладання кабелю для 4-х стоєчних стійок і опціональні перехідні кронштейни для стійок з різьбовими отворами.

Дизайн і збірка

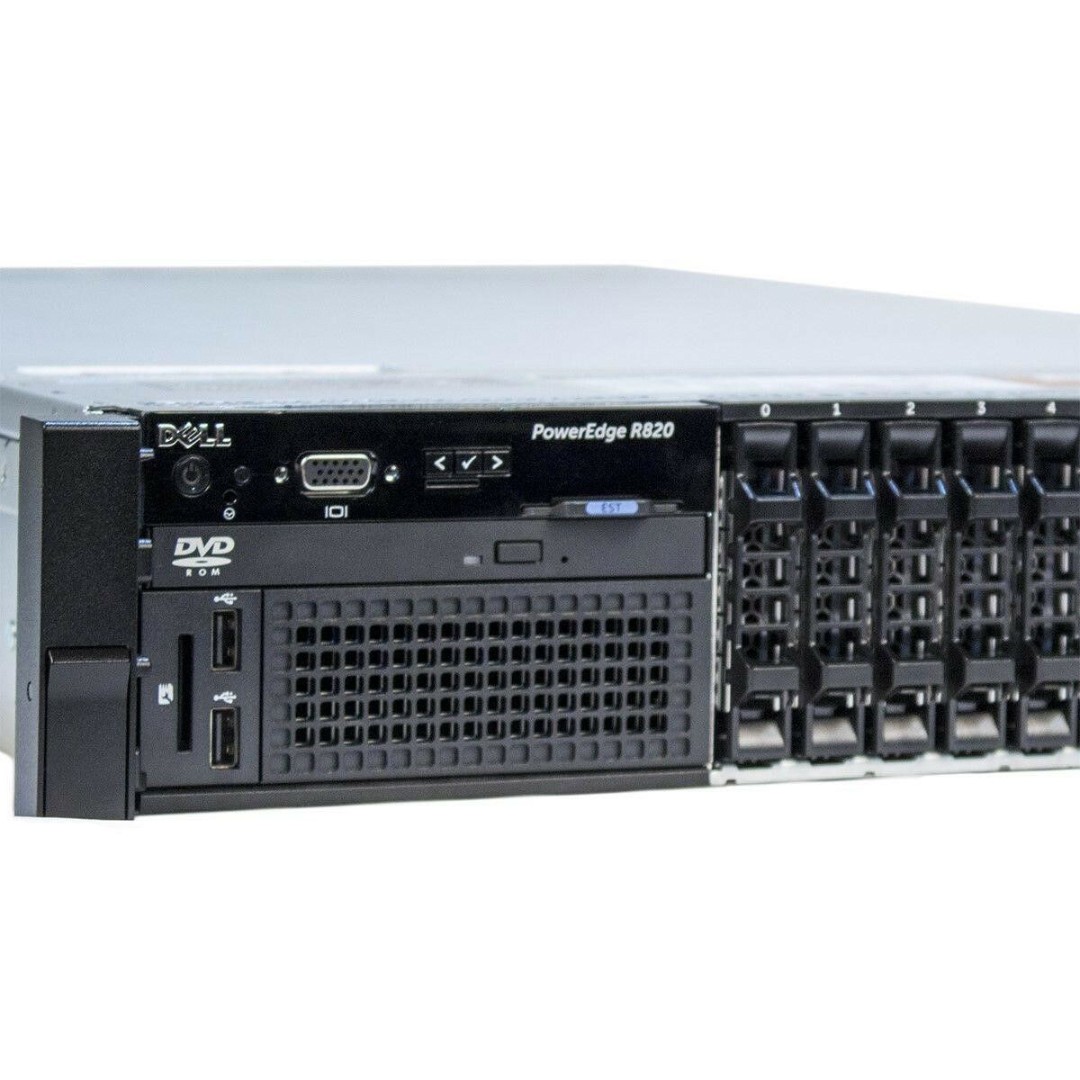

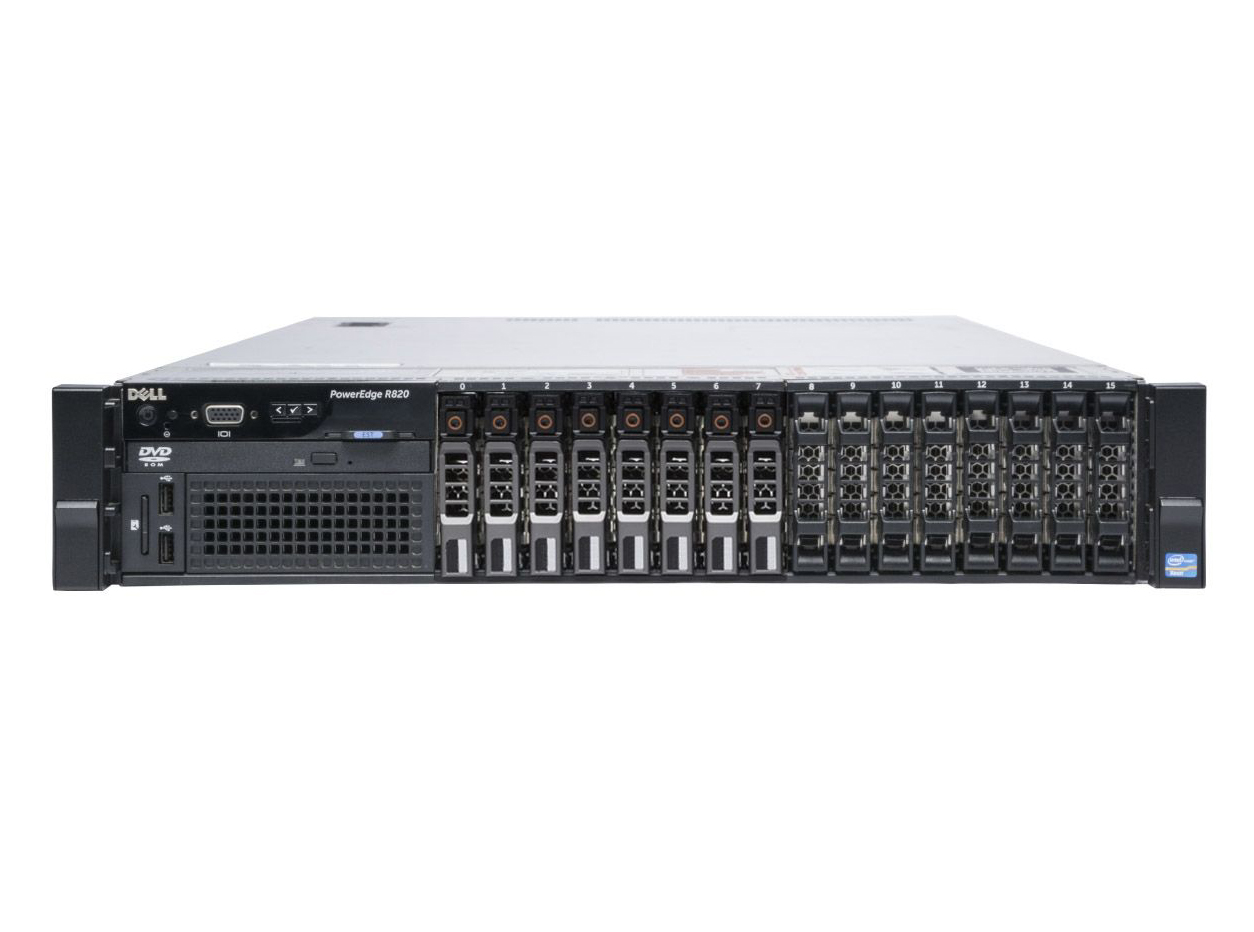

У передній частині сервера PowerEdge R820 більшу частину займає його 8-слотовая панель для дисків з розміром 2,5 "дюйма. Зліва розташована кнопка живлення і індикатор, немаскируемое переривання (NMI) для усунення неполадок, VGA для підключення монітора, панель управління з ЖК-дисплеєм і зчитувач vFlash SD для використання з iDRAC разом з двома портами USB 2.0.

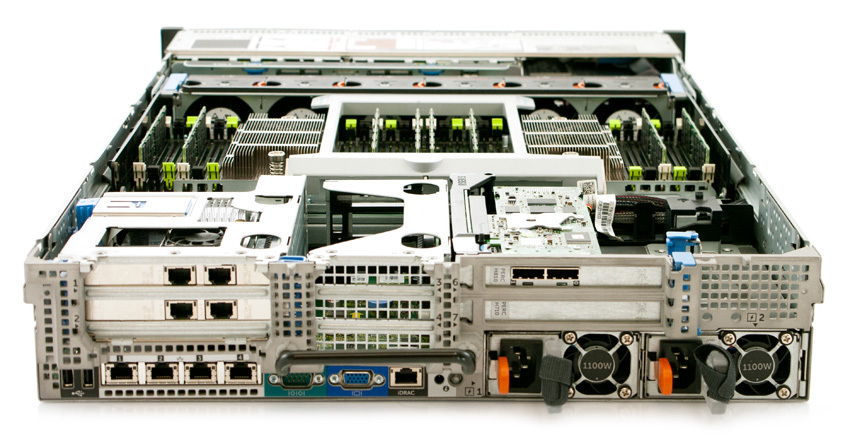

На задній панелі пристрою є доступ до двох джерел живлення з можливістю гарячої заміни і пов'язані з ними індикаторами, підключення до мережі через сімейство мережевих адаптерів Dell, 2 порти USB 2.0, порт iDRAC7, відео роз'єм і послідовний роз'єм.

За охолодження системи PowerEdge R820 відповідають вентилятори з гарячою заміною в конфігурації N + 1, що дозволяє фахівцеві замінювати будь-який вентилятор за раз.

Dell Quick Resource Locator - це QR-код, який посилається на адміністративний та допоміжний довідковий матеріал, що відноситься до моделі сервера, який можна знайти в декількох місцях на корпусі.

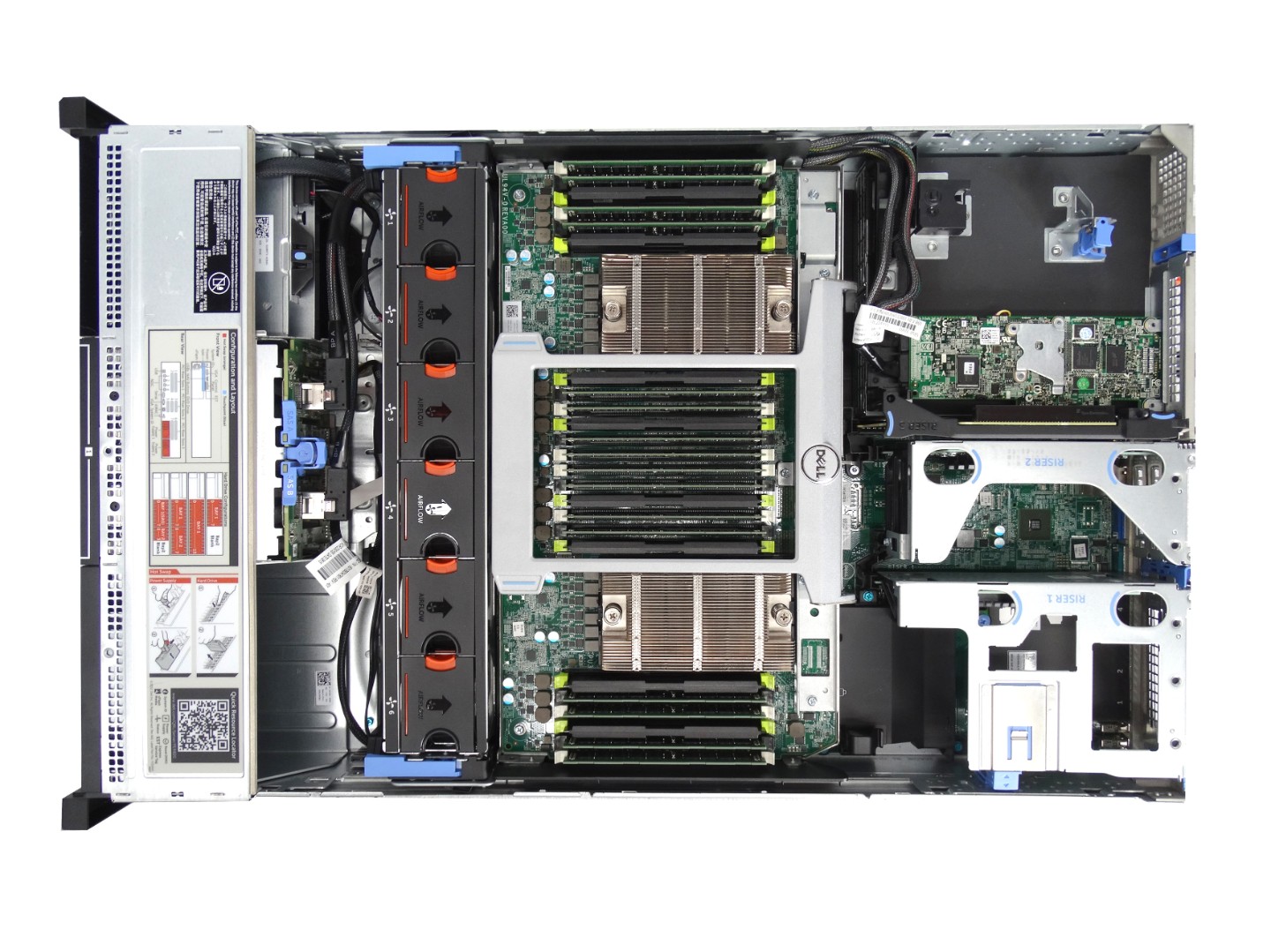

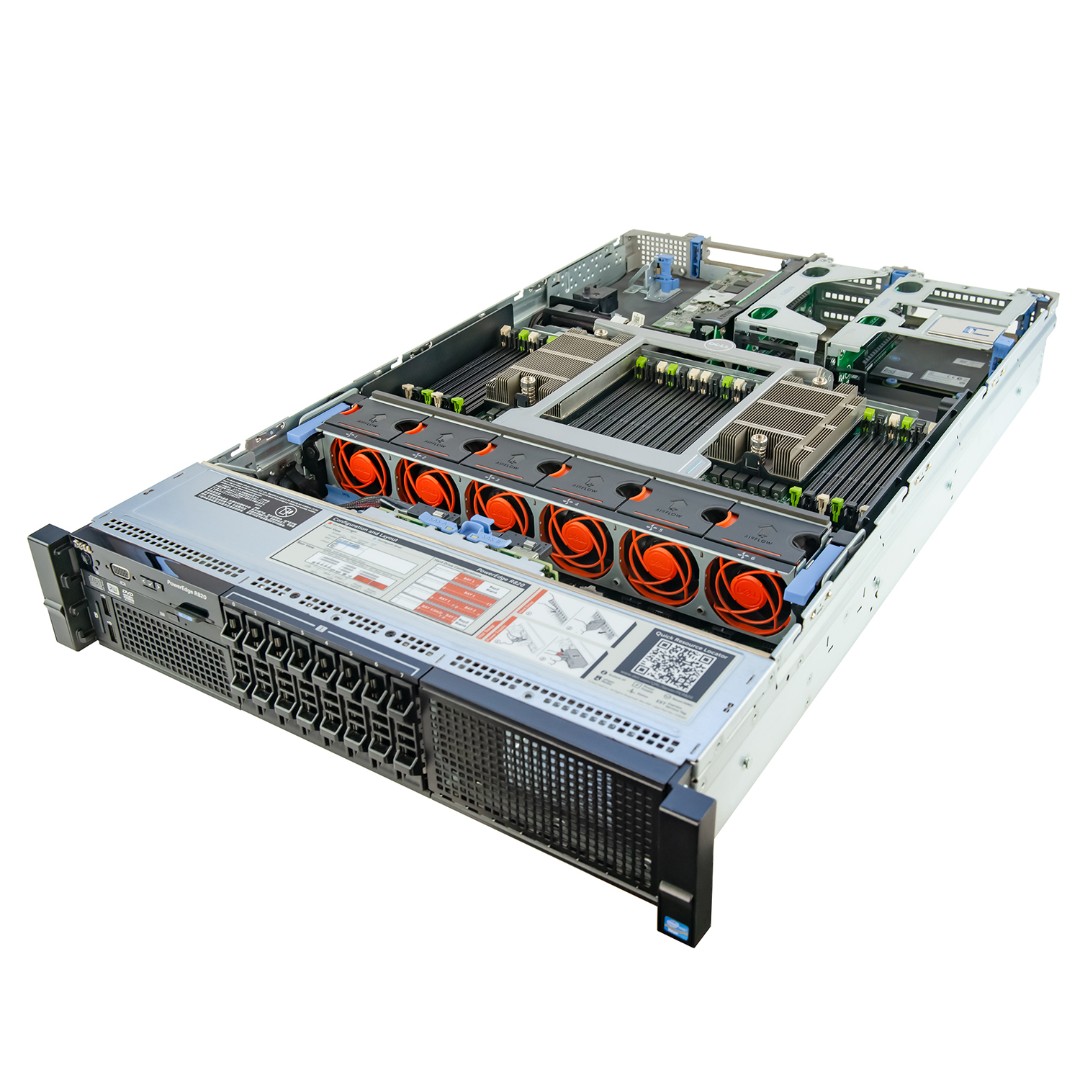

Хоча зовні важко зрозуміти різницю між R720 і R820, але як тільки кришка шасі буде знята, легко можнжо побачити, ніж виділяється R820. Підтримуючи два додаткових процесора, R820 включає в себе дочірню плату, яка розміщується над основною материнською платою і підключається через швидкознімну засувку. Відпустивши фіксує важіль, можна підняти весь лоток, щоб отримати доступ до процесорів і слотів оперативної пам'яті внизу материнської плати.

Доступні як ковзаючі, так і статичні рейкові системи з підтримкою без інструментів для чотиристійкових стійок з квадратними або нерізьбова круглими отворами. Обидві рейкові системи також підтримують монтування в стійці з чотирма стійками, а статичні направляючі можуть бути встановлені в стійках Telco з двома стійками. Додатковий важіль для укладання кабелю можна встановити на лівій або правій стороні напрямних без інструментів.

Щоб встановити R820 в рейки без інструментів, сервер тримають за передню і задню ручки для перенесення, обережно опускаючи його в подовжені рейки, вирівнявши монтажні штифти і відповідні їм слоти. Цей процес інтуїтивно зрозумілий і швидше, ніж в інших системах.

апаратна частина

Сервер R820 побудований на чіпсеті Intel C602, вміщує до 4 процесорів Intel Xeon E5, і підтримує до 48 модулів пам'яті DIMM об'ємом пам'яті до 1,5 ТБ DDR3. Також на материнській платі розміщені 7 слотів розширення PCIe 3.0, і забезпечується підтримка додаткових графічних прискорювачів і набір мережевих адаптерів Dell Select для підключення до різних основним мережевим структурам без необхідності використання слотів PCIe.

R820 може вмістити до чотирьох процесорів і в даний час доступний з вибором з восьми різних членів сімейства процесорів Intel Xeon E5-4600, які включають до восьми ядер на процесор залежно від моделі. R820 також може використовувати до двох активно охолоджуваних 75-ватних графічних процесорів NVIDIA Quadro 2000GP потужністю 75 Вт, які, в свою чергу, забезпечують до 1 ГБ виділеної пам'яті GDDR5. Підтримка до 7 карт PCIe забезпечує додаткові можливості налаштування і оновлення.

Крім підтримки до 1,5 ТБ небуферізованних модулів DIMM (UDIMM) і реєстрових модулів DIMM (RDIMM), R820 підтримує модулі DIMM зі зниженою навантаженням (LRDIMM). LRDIMM використовує буфер для зменшення завантаження пам'яті і забезпечення більшої щільності за рахунок збільшення затримки.

конфігурації сховища

Dell пропонує PowerEdge R820 в чотирьох конфігураціях внутрішнього сховища: 8 x 2,5 -дюймових дисків, 8 x 2,5 -дюймових дисків плюс 4 x 2,5 -дюймових SSD-накопичувача Express Flash PCIe, 8 + 8 x 2,5 - дюймових дисків або 16 x 2,5 -дюймових диски. PowerEdge R820 підтримує накопичувачі SATA, SAS, SSD. У лінійці серверів Dell R820 присутній версія сервера з установкою до чотирьох додаткових SSD накопичувачів Express Flash PCIe з фронтальним доступом. Кешування за допомогою SSD значно прискорює операції введення-виведення.

Мережеві підключення

У число опцій мережевого адаптера Dell Select для R820 входить ряд карт LAN на материнській платі (LOM) в форм-факторі проприетарной мережевої карти (NDC). Варіанти NDC, підтримувані на PowerEdge R820, включають вибір карт портів 1GbE і 10GbE, включаючи 1000 Base-T, 10Gb Base-T і 10Gb SFP +.

енергопостачання

PowerEdge R820 підтримує установку двох блоків живлення з резервуванням, автоматичним розпізнаванням і автоматичним перемиканням, розрахованих на 750 Вт змінного струму, 1100 Вт змінного струму або 1100 Вт постійного струму, в залежності від вимог передбачуваної конфігурації замовника.

Системи PowerEdge 12-го покоління можуть обмежувати енергоспоживання всередині центру обробки даних, обмежуючи систему встановленим користувачем межею, коли процесори працюють не вище заданої частоти. Це особливо корисно при впровадженні нових серверів при жорстких обмеженнях потужності або температури.

Моніторинг та управління

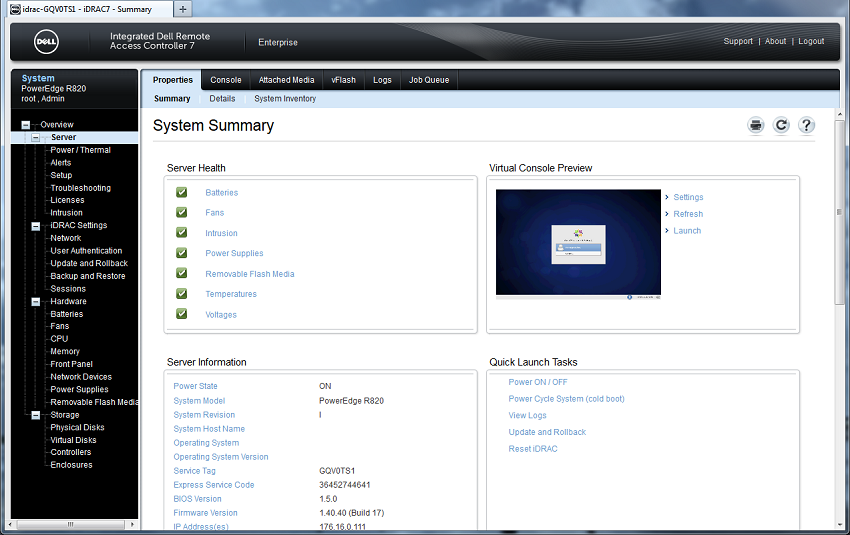

Сервери PowerEdge 12-го покоління, в тому числі R820 і PowerEdge R720, є частиною платформи Dell OpenManage для управління як на основі агентів, так і без агентів. Інтегрований контролер віддаленого доступу Dell 7 (iDRAC7) з контролером життєвого циклу знаходиться в центрі інтеграції платформи OpenManage. Для інтеграції з рішеннями на основі агентів OpenManage Server Administration (OMSA) надає управління системами «один до одного» за допомогою інтерфейсу CLI або графічного інтерфейсу користувача на основі браузера Java.

iDRAC7 Enterprise доступний для PowerEdge R820 разом з iDRAC7 Express, який реалізує підмножина функцій, доступних у випуску Enterprise. Dell OpenManage Power Center забезпечує групове керування живленням на рівні стійки, ряду і центру обробки даних. R820 здатний резервувати відмовостійкі Гіпервізор для запобігання простоїв віртуалізованих систем з використанням дзеркальних SD-карт.

висновок

Як і у випадку з Dell PowerEdge R720, R820 має перевагу в продуктивності сховища в порівнянні з іншими серверами, коли використовується в поєднанні з фронтальним сховищем Express Flash PCIe з можливістю гарячої заміни. Крім опцій надшвидкісний об'єднавчої плати зберігання, R820 володіє і іншими перевагами: вражаючі максимум 48 модулів DIMM, що дозволяє використовувати до 1,5 ТБ пам'яті DDR3. Можливість зберігати масивні набори даних в пам'яті забезпечує прискорення обчислювальних операцій, які доповнюють збільшення швидкості доступу до сховища в CacheCade.

Конструкція шасі PowerEdge 12-го покоління зарекомендувала себе як гнучка установка на фізичної платформі, а варіанти обслуговування з найбільш часто використовуваними компонентами легко доступні для обслуговування. Вражаюче розмаїття доступних конфігурацій дозволяє клієнтам точно відповідати вимогам їх конкретного додатка, а сім слотів PCIe забезпечують більшу гнучкість і можливості для розширення можливостей. З точки зору розгортання і управління, iDRAC7 спрощує введення R820 в експлуатацію.

З точки зору сховища, додаткові ЦП дуже допомагають, коли впроваджується кілька пристроїв зберігання PCIe, які можуть отримати вигоду з додаткових ядер. FPGA та інші контролери зберігання, які можуть використовувати додаткову обчислювальну потужність, щоб ще більше збільшити їх продуктивність, можуть дійсно сяяти в R820. Саме так лабораторія має намір продемонструвати платформу в найближчі місяці за допомогою тестів додатків, орієнтованих на продуктивність, які ілюструють деякі з кращих в своєму класі рішень для зберігання даних, доступних в цьому потужному 2U-центрі.

плюси

мінуси

висновки

Сервер Dell PowerEdge R820 12-го покоління пропонує надійну комбінацію апаратних опцій з перевіреним набором функцій управління. Завдяки високопродуктивної обробці процесорами Xeon, оперативної пам'яті до 1,5 ТБ і додатковому багаторівневому внутрішньому сховища Express Flash, це також одна з найшвидших доступних обчислювальних платформ.

У лінійці серверів Dell R820 присутній версія сервера з установкою до чотирьох додаткових SSD накопичувачів Express Flash PCIe для кешування за допомогою SSD, що значно прискорює операції введення-виведення.
