PowerEdge HDD: фізична заміна жорсткого диска (процедура гарячої заміни)
Підготовка до вилучення жорсткого диска
Перед витяганням жорсткого диска:
- Якщо встановлена лицьова панель, щоб зняти її.
- У програмному забезпеченні для керування підготуйте жорсткий диск до вилучення. Дочекайтеся, поки індикатори на корпусі жорсткого диска покажуть, що жорсткий диск можна безпечно витягти.
Якщо жорсткий диск підключений, при відключенні диска зелений індикатор активності / відмови починає блимати. Коли індикатори жорсткого диска згаснуть, диск можна витягувати.
Демонтаж фізичного диска
- Натисніть кнопку фіксації, щоб звільнити ручку корпусу жорсткого диска.
- Витягніть корпус жорсткого диска, поки він не вийде з гнізда.
- Викриття гвинти з направляючих на корпусі жорсткого диска.
- Вийміть жорсткий диск з корпусу.
- Якщо в даний момент ви не плануєте змінювати жорсткий диск, вставте заглушку в порожній слот для жорсткого диска.
Примітка. Для забезпечення належного охолодження системи слід встановити заглушки в усі незайняті слоти для жорстких дисків.

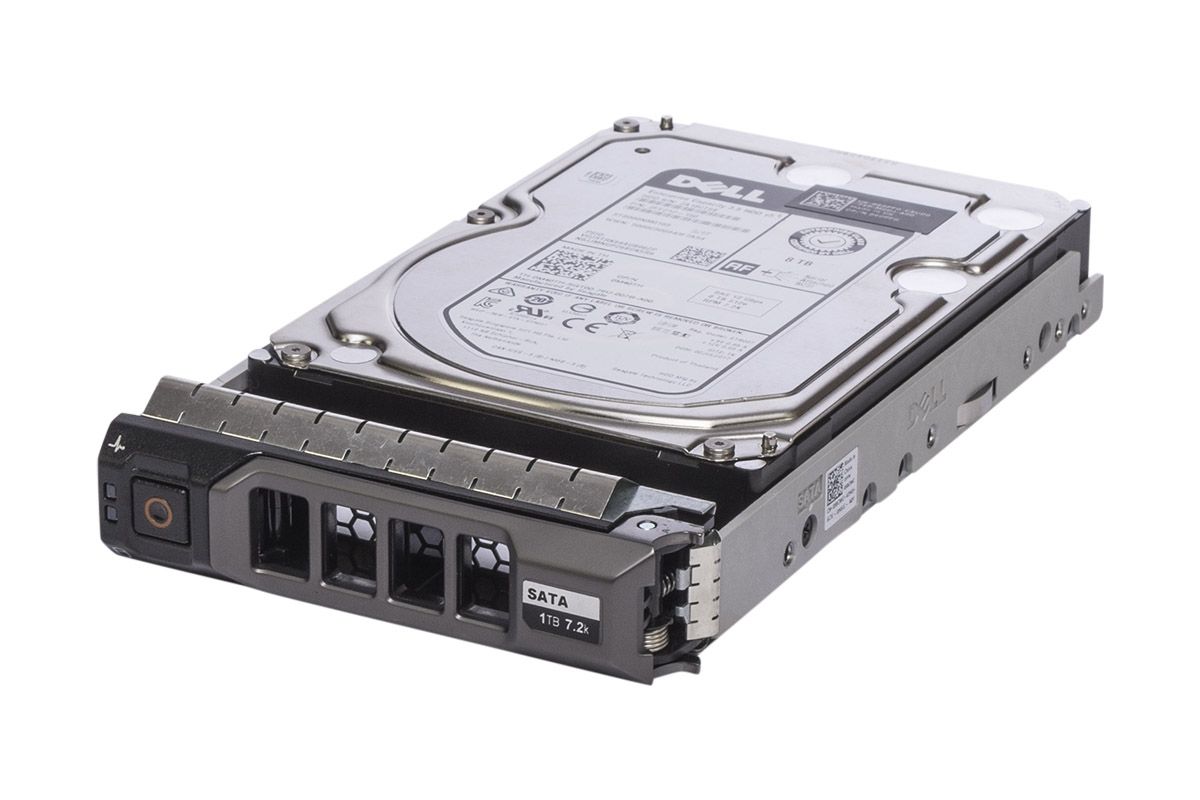

| елемент | опис |
| 1 | кнопка фіксації |
| 2 | Жорсткий диск |
| 3 | Корпус жорсткого диска |
| 1 | гвинти |
Повторний монтаж жорсткого диска: інструкції по заміні
Примітка. Об'єднання жорстких дисків SAS і SATA в одному томі RAID не підтримується.
Примітка. Якщо встановлений змінний жорсткий диск з підтримкою гарячої заміни, автоматично починається перебудова цього жорсткого диска. Обов'язково переконайтеся, що запасний жорсткий диск порожній або містить дані, поверх яких ви хочете виконати запис.
- Вставте жорсткий диск у корпус так, щоб роз'єм жорсткого диска був спрямований назад.
- Зіставте отвори для гвинтів на жорсткому диску з отворами на корпусі.
- При правильному поєднанні задня сторона жорсткого диска буде знаходитися на одному рівні із задньою частиною корпусу.
- Зафіксуйте жорсткий диск гвинтами в корпусі.
- Якщо в слот для жорсткого диска вставлена заглушка, видаліть її.
- Вставте корпус в слот для жорсткого диска, поки він не стикнеться з об'єднавчої платою.
- Закрийте корпус жорсткого диска і зафіксуйте диск за допомогою ручки.
