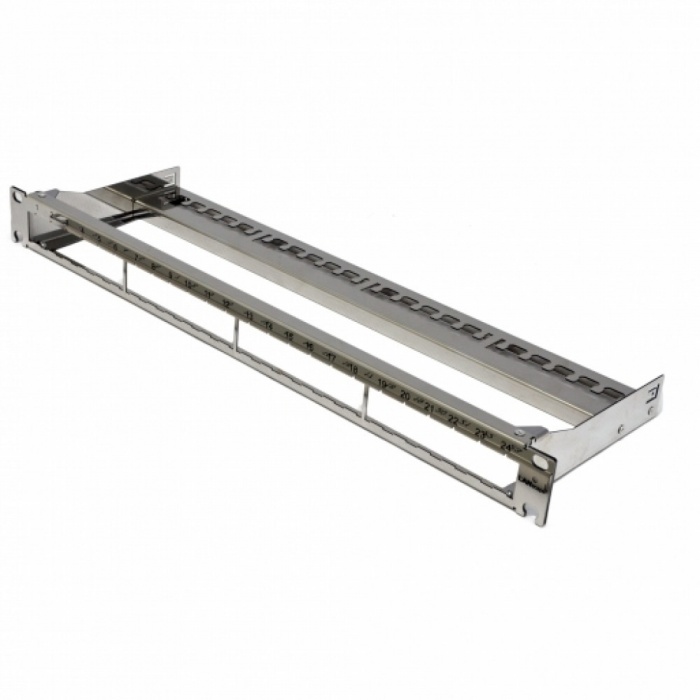

Модульна патч-панель 19″ 24 порту LANscape– одна зі складових частин структурованої кабельної системи (СКС), призначена для роз'єднання крученої пари з боку точки комутації, наприклад у серверній шафі або комутаційній стійці.
Перевага модульної патч-панелі:
• корпус патч-панелі та задній кабельний організатор виготовлений з нержавіючої сталі;
• можливість комбінувати екрановані модулі FTP/STP із модулями без екрана UTP;
• всі порти промарковані цифрами;
• патч-панель з кабельним організатором до якого кабелі, що підводяться, кріпляться стяжками;
• можливість заземлити патч-панель завдяки виготовленій з нержавіючої сталі кріпильній планці під модулі LANscape;
• зручність розлучення витої пари, простота подальшого збільшення мережі;
• у двох нижніх овальних отворах кріплення висічений проріз, що дозволяє встановити патч-панель у серверну шафу або стійку однією рукою;
• сервісне обслуговування часто не вимагає демонтажу патч-панелі з напрямних 19″;
• можливість комбінації мідних кабельних ліній з оптоволоконними лініями, встановлюючи оптичні адаптери та мідні модулі;
• економія при побудові мережі менше 24 портів, модульна патч-панель дає можливість купити потрібну кількість модулів, не переплачуючи за порти, що не використовуються.
Характеристики:
Артикул: CMS-PPCOR1U24RM-S
Конструктив, дюйм: 19″
Кількість портів: 24
Екранування: Є
Висота: 1U
Організатор кабелю: Є
Тип кріплення: LANscape
Матеріал: нержавіюча сталь
Вага, кг: 0.5
Виробник: CMS Україна
Гарантійний термін експлуатації – 12 місяців від дня продажу.
Продукція має сертифікат відповідності.
За форм-фактором патч-панелі розрізняються за настановною шириною (10 і 19 дюймів), наявністю кабельного організатора, можливістю підключення заземлення для екранованих модулів RJ-45 та кількістю самих модулів (12, 16, 24, 48). По висоті в юнітах патч-панелі бувають 0.5U, 1U, 2U та 3U. Додатковою відмінністю є кріплення модулів, універсальним прийнято вважати KeyStone, в той же час кожен виробник розробляє свій тип кріплення, наприклад, у Corning це LANscape.
Стандартом вважається патч-панель на 24 порти RJ-45, її зручно монтувати, обговорювати, комутувати. Панель на 48 портів – це висока щільність комутації, її складніше монтувати, складніше обслуговувати та комутувати, але вона економить місце в серверній шафі. При побудові мережі до 12 портів без значного розширення в майбутньому можна вибрати панель на 16 портів, це заощадить гроші, позбавить порожніх отворів, надавши комутації естетичного вигляду.
Щоб уникнути загасань, рекомендується використовувати патч-панелі із заднім кабельним органайзером, це допоможе уникнути вигинів та заломів кабелю та спростити подальше сервісне обслуговування, оскільки кожен кабель закріплений окремо. За відсутності заднього органайзера кабель фіксується на основу панелі один над одним, збираючись у пучок, перетягнутий пластиковою стяжкою. Для обслуговування необхідно розкусити всі стяжки та розсунути всі кабелі, що з ймовірністю призведе до появи нових несправностей.
