Коммутатор UBIQUITI EP-R8

Ubiquiti Networks представляет устройство EdgePoint R8 - маршрутизатор третьего уровня линейки EdgeMAX. Специально разработанный для того, чтобы решить проблему низкого качества инсталляций провайдерского оборудования, EdgePoint сочетает в себе функции маршрутизации, доступные в устройствах EdgeMAX, с возможностями работы с оптическими сетями и раздачи питания. Одной из особенностей устройства является FiberProtect (технология усиленной защиты волокон), которая значительно сокращает сбои, вызванные электростатическими разрядами, электромагнитные помехи, заметно повышает качество сигнала при передаче данных и объединяет несколько участков, построенных с помощью медного провода, в один оптический для создания подключений на большие расстояния. Один такой компактный маршрутизатор прекрасно устраняет помехи, а также необходимость в установке дорогих шкафов, постороннего оборудования и поддержке дополнительного обслуживания.

Прочный корпус отлично приспособлен для наружного использования, что позволяет ему выдерживать ветровые нагрузки, а также дождь и снег. При этом кабели питания и оптоволоконный кабель можно проложить в изоляционной трубке, которая надёжно крепится к специальному вводу устройства EdgePoint. При желании, изоляционную трубку можно поменять на свою собственную. Мощные функции маршрутизации - например, регулирование нагрузки и отказоустойчивость - обеспечивают резервирование и повышенную производительность для наружных беспроводных связей. Устройство EdgePoint R8 может питаться посредством 54 В DC через разъём Terminal Block (клеммная колодка) или по технологии PoE, а само способно раздавать 24 / 54 В Passive PoE для питания всех продуктов Ubiquiti, в том числе линейки airFiber и airMAX.

Понятный пользовательский интерфейс

EdgePoint обладает графическим пользовательским интерфейсом, разработанным для удобной настройки и управления. Он доступен через сетевой порт и веб-браузер и обеспечивает пользователя простым и понятным управлением с возможностью получать информацию о всех портах, наличии подключения, скорости и состоянии.

Настройка маршрутизации

EdgePoint R8 предлагает надёжные функции, включающие в себя:

• VLAN интерфейсы для сегментации сети;
• Статические маршруты и поддержка протоколов маршрутизации OSPF, RIP и BGP;
• Политика брандмауэра и преобразование сетевых адресов;
• Идентификация приложений при помощи DPI (технология накопления статистических данных, проверки и фильтрации сетевых пакетов по их содержимому);
• Сервисы DHCP;
• QoS;
• Администрирование сети и инструменты мониторинга;
• Учётные записи для администратора и оператора;
• Полная поддержка IPv6.

Интерфейс командной строки

Данный интерфейс позволяет свободно и быстро выполнять конфигурацию устройства при помощи командной строки и пользоваться следующими преимуществами:

• Конфигурация и мониторинг дополнительных функций для продвинутых пользователей;
• Полный доступ к стандартным инструмента Linux и командам оболочки;
• Интерфейс командной строки доступен через последовательный консольный порт, SSH, Telnet и графический интерфейс пользователя.

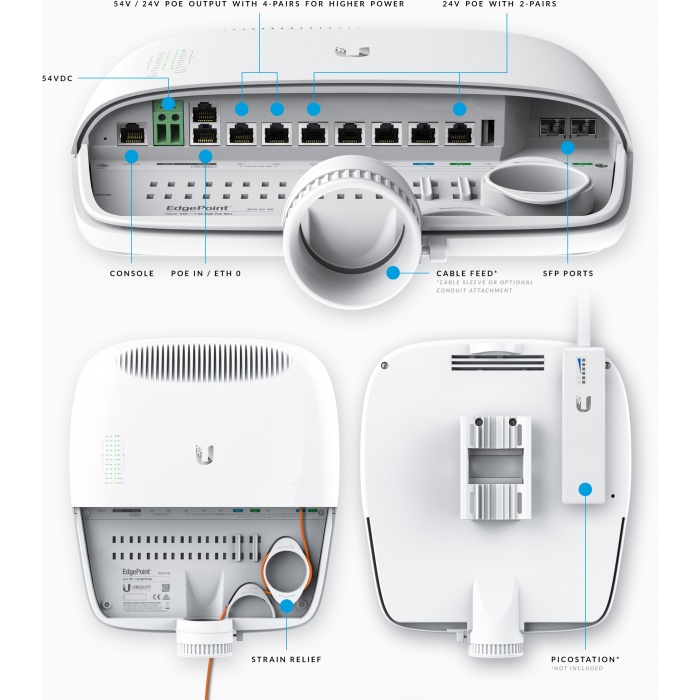

Конструкция

EdgePoint R8 имеет 6 портов Ethernet и 2 комбинированных порта RJ45/SFP.

Нижняя панель

• Опции питания;
• Клеммное питание 54 В DC, 6 A;
• Два способа питания (через клемму или порт Ethernet).
• 1 консольный порт;
• Порты данных;
• 6 портов RJ45;
• 2 комбинированных порта RJ45/SFP.
• 9 портов RJ45 с поддержкой PoE:
• Питание
• 1 порт 54 В, 1.5 A (без данных);
• 1 порт 54 В, 1.5 A.
• Раздача PoE;
• 2 порта 54 В или 24 В, 1.4 A Passive PoE;
• 5 портов 24 В, 0.7 A Passive PoE.

Защита кабеля

• Снятие напряжения оптоволоконных кабелей при помощи специального фиксатора;
• Изоляционная трубка и возможность устанавливать собственную изоляцию (дополнительная изоляция не входит в комплект поставки);
• Прорези под кабельные стяжки (в комплект поставки стяжки не входят).

Задняя панель

• Крепёжная лента, облегчающая установку устройства;
• Слот для подключения PicoStation M2 HP (не входит в комплект) для обеспечения беспроводного управления;
• Крепёж на мачту (крепёж на стену также входит в комплект);
• Выход заземления.
