Сетевые расширители серии Cisco Nexus 2000 не являются самостоятельными коммутаторами и предназначены для работы совместно с моделями Cisco Nexus 5000 и Cisco Nexus 7000.
Устройства Cisco Nexus 2000 работают только в связке со старшими моделями Cisco Nexus 5000 и Cisco Nexus 7000 (Новые модели можно устанавливать вместе с коммутаторами серий Nexus 5500, 5600 и 6000 в качестве материнских, а в будущем также будет реализована поддержка серий Nexus 7000 и 9000). Для связи с главным шасси могут быть использованы медные кабели стандарта CX1, одномодовая или многомодовая оптика, а также специальные экономные Cisco Fabric Extender Transceivers (FET).
Коммутаторы CiscoNexus 2000 серии – это устройства фиксированной конфигурации до 48 портов 10 Gigabit Ethernet , а также до 4 портов 10х4 Gigabit Ethernet, форм-фактором 1RU, способны передавать в секунду до 1,2 Tbps данных, и в любую минуту можно перейти с сети 10 Gigabit Ethernet на 40 Gigabit Ethernet. Устройства Cisco Nexus серии 2000 работают на базе операционной системы Cisco NX - OS. Данная операционная система способна обрабатывать операции, которые помогают оборудования справляться со столь сложными задачами.
К основным особенностям коммутаторов Cisco Nexus 2000 серии можно отнести модели на 24, 32 или 48 Ethernet-портов, порты с поддержкой стандартов 100/1000 и 10G Ethernet и с работой через разные среды передачи с помощью SFP/SFP+ модули, Plug-and-Play подключение и автоматическое начальное конфигурирование.
Также, серия Cisco Nexus 2000 представлена системами Cisco Nexus 2300. У этих моделей, помимо всего прочего предусмотрена также возможность разделения портов 40G для организации до 64 портов 10G (такая функция пригодится в дата-центрах, которые переводят свои серверы с гигабитных на 10-гигабитные соединения). Шесть портов 40G поддерживают оптические трансиверы Cisco BiDi с двунаправленной передачей, поэтому при переходе в восходящем канале с 10G на 40G можно использовать существующее кабельное хозяйство, сэкономив на перекладке кабеля и ускорив процесс модернизации сети.

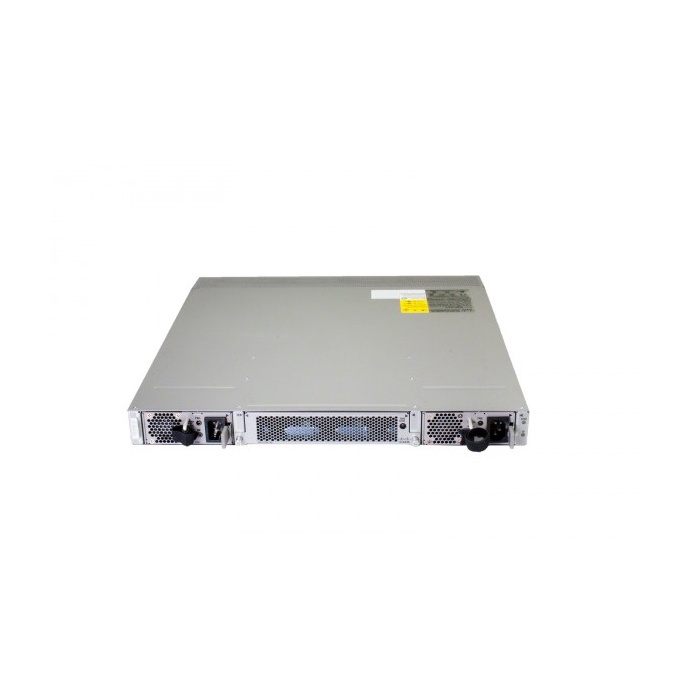

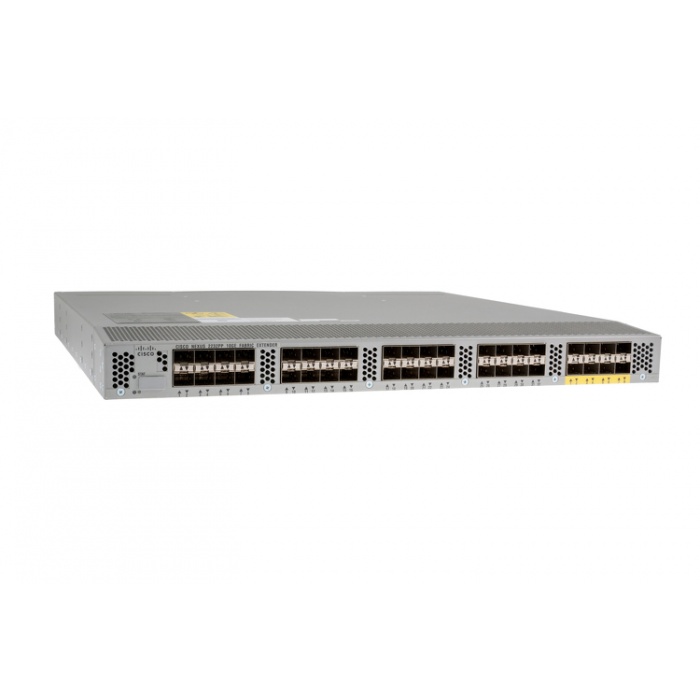

Технические характеристики коммутатора Cisco Nexus N2K-C2232PP:
|
Maximum transfer distance |
10000 m |
|
Data transfer rate |
10000 Mbit/s |
|
Full duplex |
Yes |
|
LED indicators |
Yes |
|
Operating temperature (T-T) |
32 - 104 °F |
|
Jumbo frames support |
Yes |
|
Auto-negotiation |
Yes |
|
VLAN tagging |
Yes |
|
Duplex system |
Full |
|
Flow control support |
Yes |
|
Ethernet LAN data rates |
10,100,1000 Mbit/s |
|
On/off switch |
Yes |
|
Networking |
|
|
Cabling technology |
10/100/1000Base-T(X) |
|
Networking standards |
IEEE 802.1Q,IEEE 802.1p,IEEE 802.3,IEEE 802.3ab,IEEE 802.3ae,IEEE 802.3an,IEEE 802.3u |
|
Quality of Service (QoS) support |
Yes |
|
Ports & interfaces |
|
|
Ethernet LAN (RJ-45) ports |
32 |
|
Fiber optic connector |
SFP+ |
|
Fiber ports quantity |
8 |
|
DC-in jack |
Yes |
|
Power |
|
|
AC input voltage |
90-264 V |
|
AC input frequency |
50/60 Hz |
|
Input current |
2.5 A |
|
Power consumption (typical) |
210 W |
|
Power consumption (max) |
270 W |
|
Output current |
20 A |
|
Operational conditions |
|
|
Operating temperature (T-T) |
0 - 40 °C |
|
Storage temperature (T-T) |
-20 - 70 °C |
|
Operating relative humidity (H-H) |
5 - 95 % |
|
Operating altitude |
0 - 3000 m |
|
Weight & dimensions |
|
|
Width |
439.4 mm |
|
Depth |
449.6 mm |
|
Height |
43.7 mm |
|
Weight |
8300 g |
|
Certificates |
|
|
Certification |
UL 60950-1\nCAN/CSA-C22.2 No. 60950-1EN 60950-1\nEC 60950-1AS/NZS 60950-1GB4943 |
|
RoHS compliance |
Yes |
