Коммутатор UBIQUITI ES-24-500W

Описание Ubiquiti EdgeSwitch ES‑24‑500W:

Ubiquiti EdgeSwitch ES‑24‑500W - это 24-х портовый 2L+ коммутатор с полной поддержкой технологии PoE для питания подключенных устройств по Ethernet-кабелю. В сравнении с ES‑24‑250W, запас мощности увеличен вдвое. Также имеет место расширенный функционал для работы с VLAN и маршрутизации по ip-пакетам.

Коммутационные характеристики EdgeSwitch ES‑24‑500W :

• 24x Ethernet-порта 10/100/1000.

• 2x 100/1000 SFP-слота для работы с оптикой.

• Суммарная пропускная способность - 26Гбит/c.

• Скорость работы коммутационной матрицы - 52Гбит/c.

• Скорость перенаправления 64-х байтных пакетов - 38.69 Mpps.

• Объем таблицы MAC-адресов - 8K.

PoE-питание устройств от Ubiquiti EdgeSwitch ES‑24‑500W

В зависимости от режима, по одному порту EdgeSwitch ES‑24‑500W может подаваться ток силой до 27V или 57V, и мощностью до 17W для PoE, или 37.2W для PoE+ (не более 500W суммарно).

Также, за счет функции auto-sensing, вам не придется вручную включать подачу питания и настраивать необходимые характеристики. PoE-устройства детектируются автоматически, путем подачи разных напряжений определяется номинальное значение, и уже после подключения устройство будет готово к работе (однако ручная настройка PoE для каждого порта также возможна.

Все порты Ubiquiti EdgeSwitch ES‑24‑500W изолированы от статики до 24kV. Также порты оснащены светодиодной индикацией отдельно для линков 10/100 (желтый справа) и 10/100/1000 (зеленый справа), и режимов PoE - 802.3af/802.3at (желтый слева) и Passive PoE (зеленый слева.

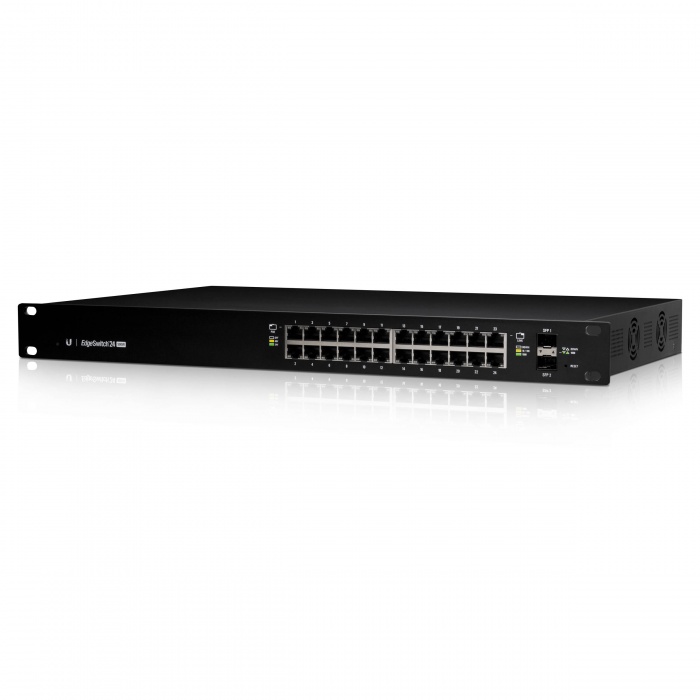

EdgeSwitch ES‑24‑500W выполнен в черном металлическом корпусе, вес устройства - 3.7кг. Габариты 485.04 x 285.6 mm и высота 1U позволяют установить его в стандартную 19" стойку (в комплект входят крепления и болты). Рабочие температуры - от -5°C до 40°C, охлаждение активное.

Ubiquiti EdgeSwitch ES‑24‑500W - функционал

В отличие от прочих устройств Ubiquiti на AirOS, Ubiquiti EdgeSwitch работает под управлением EdgeOS, предоставляющей куда больший функционал для организации и мониторинга сети (все подключения отображаются графически на отдельной панели) в сравнении с AirOS:

• Протокол 802.3ad для агрегации каналов.

• Поддержка виртуального стекирования.

• Протоколы 802.1Q и 802.1p, для тегирования трафика.

• Приоретизация мультимедийного трафика.

• VoiceVLAN для изоляции голосового трафика в приоритетной VLAN.

• Классификацией трафика по времени, типу протокола, типу порта, MAC/TCP/IP/UDP или VLAN ID.

• Аутентификация RADIUS и TACACS+.

• Настраиваемые списки ACL.

• И многое другое.

Также ES‑24‑500W поддерживает стек протоколов 802.1D - STP/RSTP и MSTP (до 4-х экземпляров), основная цель которых - обеспечение отказоустойчивости:

• Детектирование и устранения сетевых петель.

• Назначения резервного корневого свитча, на случай выхода основного из строя.

• Организации оптимальных путей следования и защита от разделения стека на части.

Управление EdgeOS осуществляется через веб-интерфейс, или через CLI по протоколам telnet.
