29.03.2018

Огляд сервера HP Proliant DL 360p G8

HP Proliant DL 360p G8 є лідируючим 1U rack-сервером (для установки в стійку), призначеним для задоволення потреб, як великих дата-центрів вимагають високої щільності обчислень, так і для малого і середнього бізнесу, які цінують надійність і хочуть використовувати всю міць і гнучкість Gen 8 платформи.

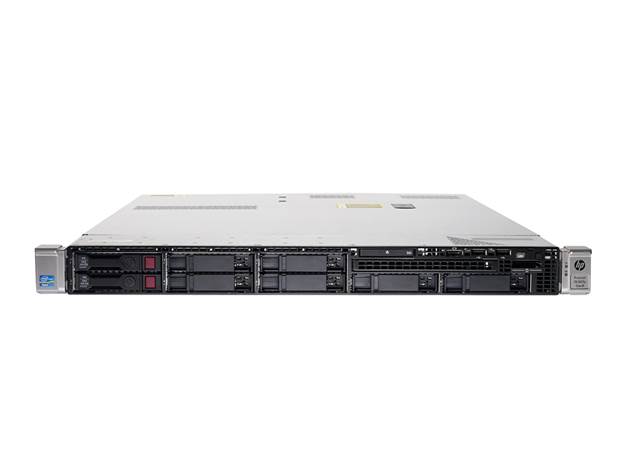

Передня панель сервера оснащена відсіками під жорсткі диски (8-10 SFF або 4 LFF), двома USB 2.0 портами, Display Port-му для підключення монітора (доступний перехідник під VGA, SKU: 655519-B21), кнопками включення і ідентифікації (UID) , опціональним приводом DVD-RW, світлодіодами стану і мережевої активності і висувним діагностичним дисплеєм System Insight Display (SID), що надає адміністраторам корисну інформацію про загальний стан сервера. Якщо проблем немає, то світлодіоди будуть зеленими, якщо виник збій, але відмовостійкість дозволяє системі працювати далі (вийшов з ладу один з блоків живлення) - жовтими, якщо сталася критична помилка і викликала відключення, то колір буде червоним.

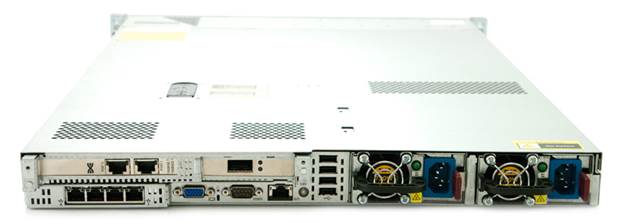

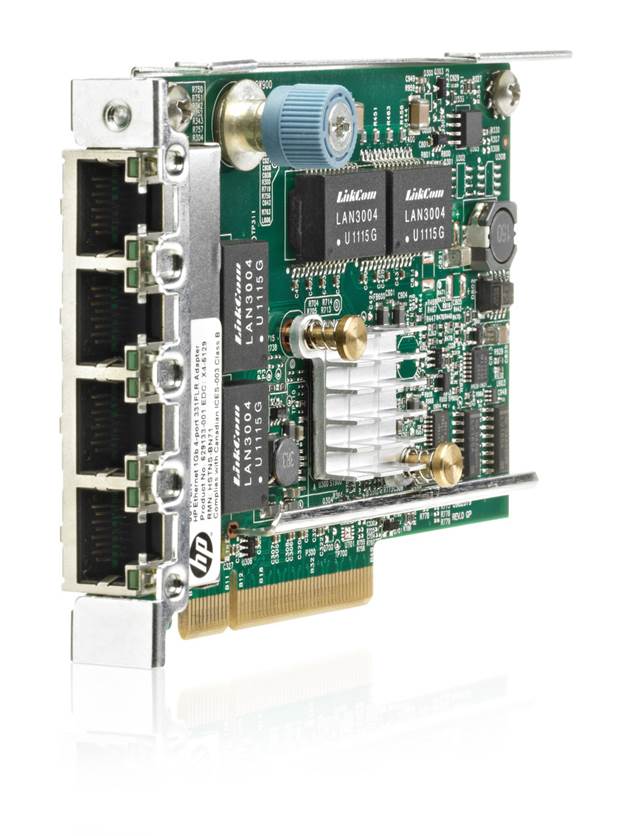

Задня панель також має масу інтерфейсів підключення, в тому числі 4 USB 2.0 порти, Serial, порт віддаленого управління iLO, світлодіод UID, відсіки під блоки живлення (до двох), VGA, а також якесь нововведення - інтерфейс FlexibleLOM.На даному малюнку це плата з 4-ма Gb мережевимиадаптерами RJ-45.

Це дозволяє більш гнучко конфігурувати мережеву інфраструктуру (доступні 10GbE, 40GbE QDR / FDR InfiniBand модулі) не використовуючи при цьому слоти розширення плати Riser.

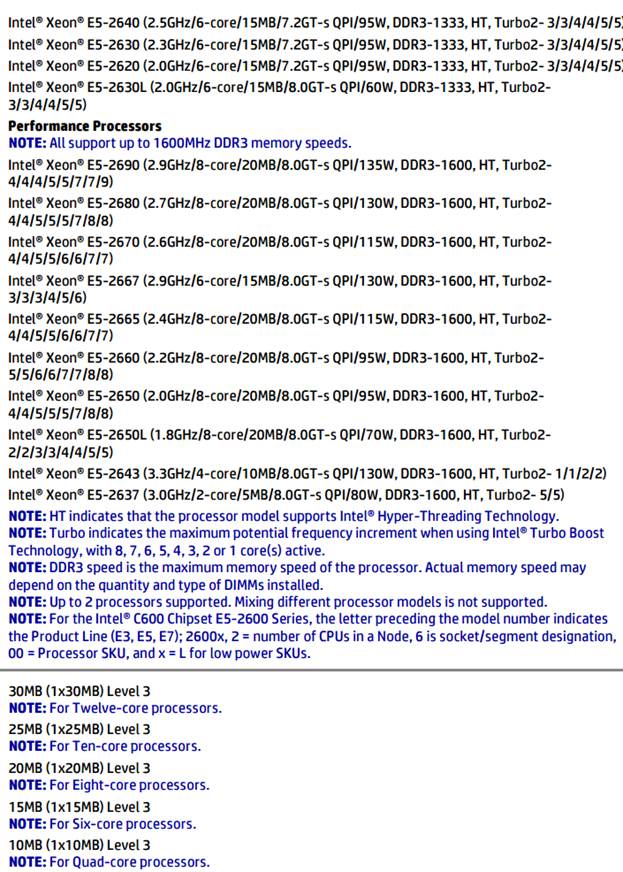

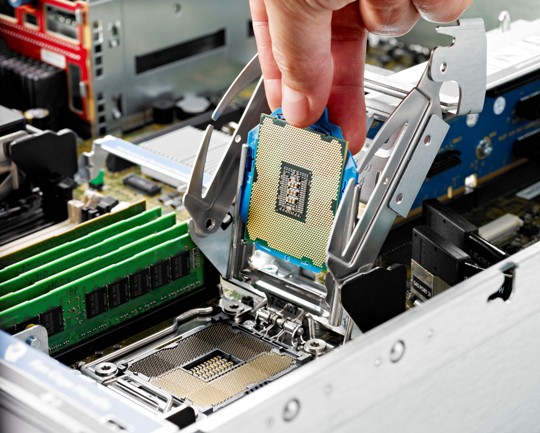

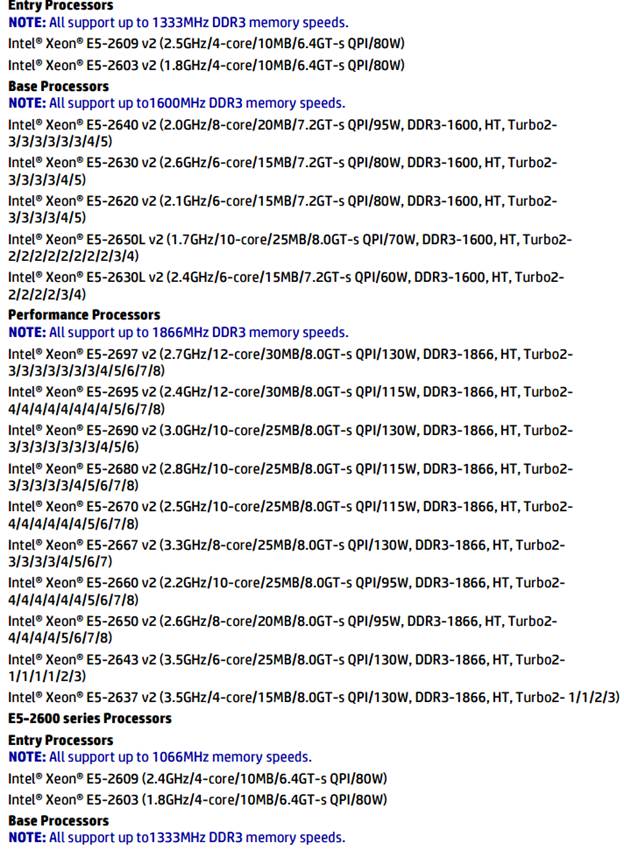

Сервер HP Proliant DL 360p G8 підтримує установку до двох процесорів Intel Xeon E5- 2600 або Intel Xeon E5-2600v2 Series, встановлених в сокет LGA 2011. Корисним нововведенням є система HP Smart Socket Guide. Вона перешкоджає пошкодженню контактної плати сокета процесора при проведенні робіт обслуговування або оновлення. Процесор встановлюється не в сам сокет, а у верхню його кришку, опускаючи яку, але точно потрапить прямо на контактну групу. Величезна продуктивність HP Proliant DL 360p G8 забезпечується широким спектром підтримуваних процесорів Intel Xeon E-5 2600/2600 v2 (до 12 фізичних ядер на процесор і 30 MB кеш пам'яті!) Представлених на малюнку нижче.

Сміливо можна сказати, що підтримка оперативної пам'яті значно розширена, в порівнянні з попередніми поколіннями серверів HP Proliant. Тепер в активі 24 DIMM DDR3 слота, проти - максимум 18 в старіших конфігураціях, тобто на кожен процесор відводиться по 4 канали пам'яті, а на кожен канал - по 3 DIMM-слота. HP Proliant DL 360p G8 максимально підтримує встановлення не Буферізірованний пам'яті UDIMM 128GB (16 x 8GB / 1333MHz), реєстрової RDIMM - 384GB (24 x 16GB / 1333MHz), LRDIMM - 768GB (24 x 32GB / 1066MHz) - тип пам'яті зі зниженою навантаженням, має менше обмежень для роз'ємів і HDIMM - 384GB (24 x 16GB / 1333MHz), що забезпечує більш високу швидкість ніж інші DIMM-модулі пам'яті, але вимагають всіх 12 слотів на кожен процесор. Частота пам'яті може варіюватися від 1066 до 1866 MHz, в залежності від типу встановленого процесора і конфігурації пам'яті.

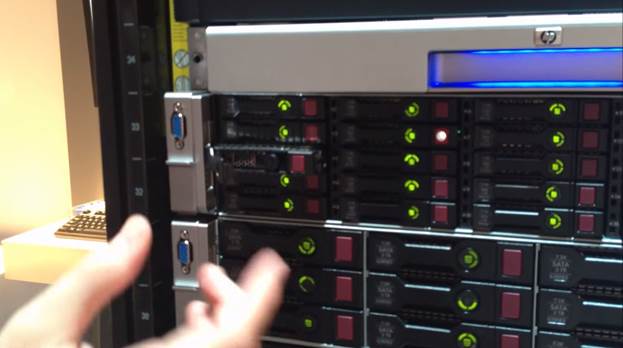

Дискова підсистема HP Proliant DL 360p G8 може бути представлена трьома варіантами відсіків передньої панелі: 4 LFF (3.5 дюйма), 8 SFF (2.5 дюйма), 10 SFF (без опционального приводу DVD). Окремо слід сказати про новий формат кошиків HP Smart Drive в сімействі серверів G8. Колірна індикація тепер точно дає зрозуміти те, що відбувається з жорстким диском в даний момент, чи працює він, синхронізується, чи перебуває або «випав» з RAID-масиву? Якщо - так, то точно вкаже з якого саме.

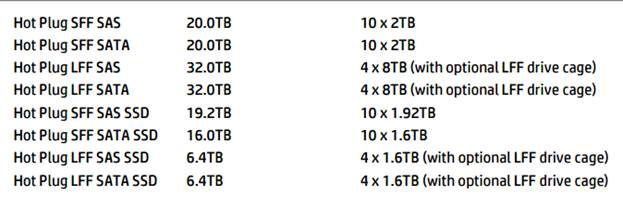

Вбудований SAS-RAID контролер HP Smart Array P420i забезпечує підтримку безлічі RAID-масивів, (RAID 0,1,1 + 0,5,5 + 0,6,6 + 0) і кеш-опцій (1GB-2GB FBWC) .Тестіруемая система поставлялася з платою 2 GB FBWC (кеш запис на основі флеш-пам'яті), яка покінчить з необхідністю акумулятора BBWC. Вона використовує невеликий конденсатор і може повністю зарядитися протягом 5 хвилин, забезпечуючи близько 1.5 хвилини, яких цілком достатньо, щоб записати вміст кешу-DDR на флеш-пам'ять в разі збою живлення. Максимальний обсяг збережених даних представлений на малюнку нижче.

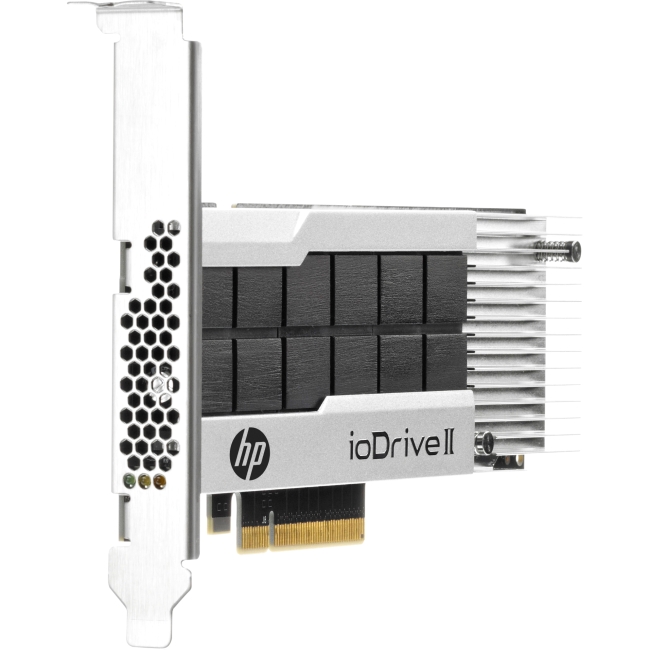

Також дуже корисною опцією є використання дискової підсистемою SSD плат HP ioDrive2, які забезпечують максимальну продуктивність шляхом видалення посередників між твердотільної пам'яттю і шиною PCI-Express. Це прекрасно працює, оскільки цей прискорювач не прив'язаний до SAS / SATA-RAID контролера і його швидкість роботи не обмежується 6 Gb / s, єдиним обмеженням є пропускна здатність шини PCI-Express.

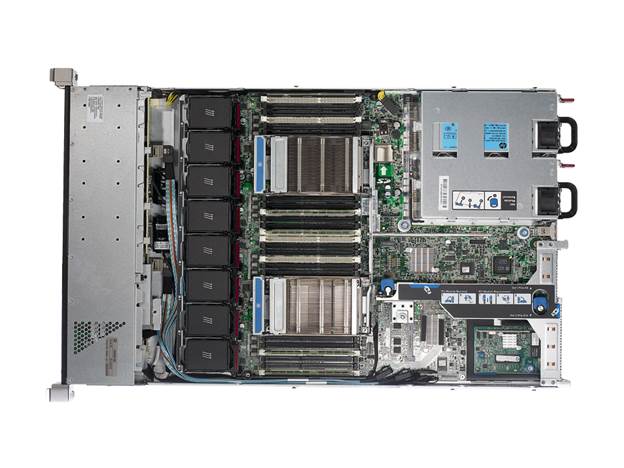

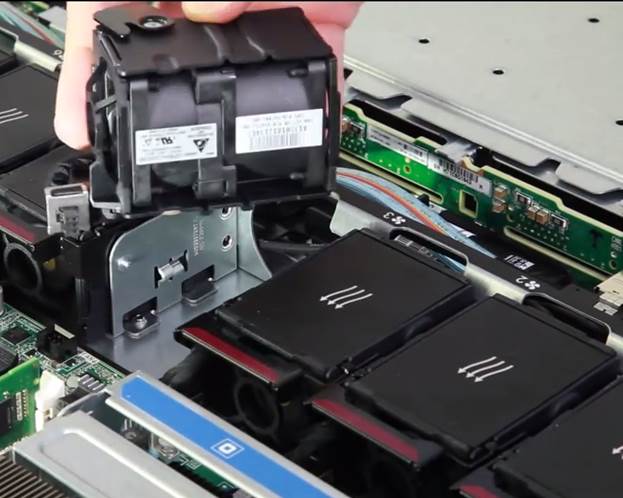

Оновлення, заміна або установка нового устаткування здійснюється дуже легко, тому що більше немає необхідності використовувати будь-який інструмент для установки більшості компонентів. Для охолодження HP Proliant DL 360p G8 використовується 8 вентиляторів, кожен з яких можна витягти під час роботи сервера. Охолодження сервера - один з найбільш важливих питань, з яким потрібно приділяти увагу, завдяки чому, компанія Hewlett Packard пішла шляхом зменшення кількості кабелів всередині сервера заважають обдування критично важливих компонентів і тим самим дозволила знизити шум вентиляторів, їх енергоспоживання і в підсумку - заощадити на охолодженні сервера в цілому.

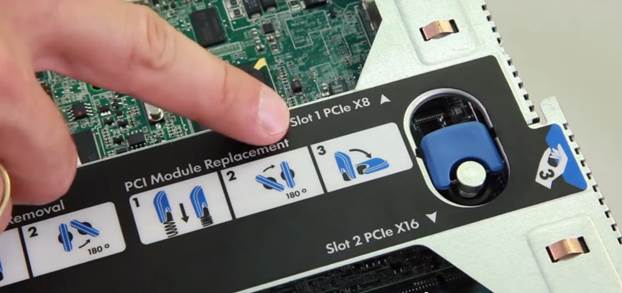

Традиційно за допомогою плати PCI-Riser Cage забезпечується розширення можливостей HP Proliant DL 360p G8. За її обом сторонам знаходяться 2 слота PCI-Express 3.0, один «повний» x 16, інший «половинний» low profile x8, що дозволяють установку повнорозмірних карт.

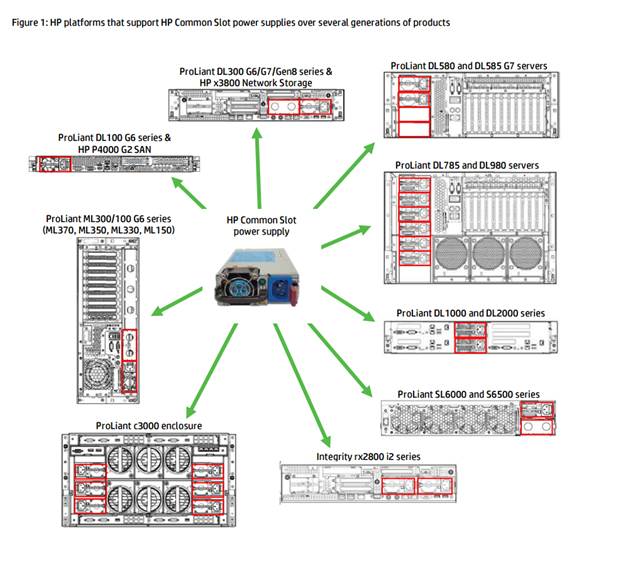

Тестована нами система була забезпечена двома (відмовостійкість) 460 W блоками харчування, але при більш потужної конфігурації є можливість установки 750, і 1200W. Природно, блоки живлення підтримують hot swap (гарячу заміну) і Common Slot - блоки живлення однакові для 90% обладнання сімейства HP G6, G7, G8. Сервер поставлявся з двома Intel Xeon E5-2650 (8 фізичних ядер на кожен процесор) і при тестуванні енергоспоживання було похвально низьким: 92W в режимі простою і 220W - при навантаженні всіх 32 логічних ядер на максимум.

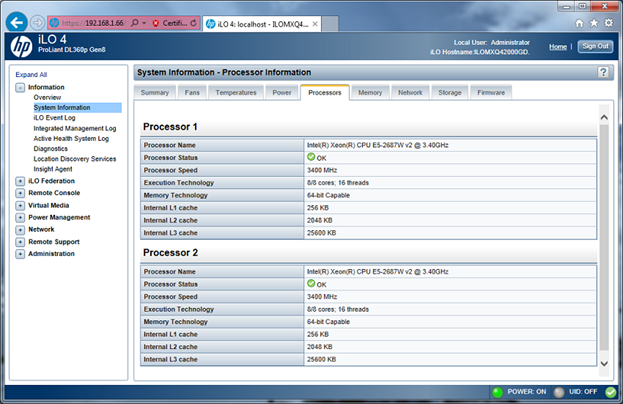

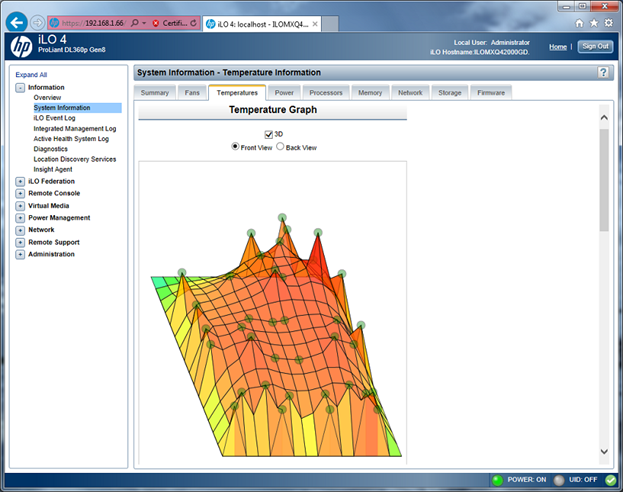

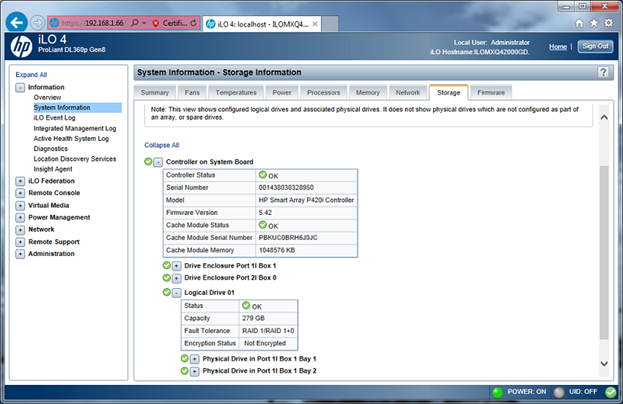

HP iLO Management Engine - повний набір вбудованих функцій для управління та підтримки, який є стандартом для всіх серверів сімейства Gen 8. Він включає в себе вичерпну інформацію про встановлений обладнанні та його стані, температурі, енергоспоживанні. Є також засоби діагностики і віддаленого управління (харчування, Virtual Media, Virtual KVM), збір логів. Все це доступно через простий Web-інтерфейс.

Висновок: HP Proliant DL 360p G8 дуже вдало розроблений, в компактному 1U-корпусі поміщається безпрецедентна міць: до 24 фізичних ядер, дискова підсистема на висоті - є маса варіантів розвитку, дуже великий обсяг оперативної пам'яті, плюс, виняткову зручність в обслуговуванні без інструментів.
