Консоль Dell iDRAC
Контролер iDRAC сам по собі є мініатюрним комп'ютером з низьким енергоспоживанням. Призначення цього контролера - віддалене відображення функціональності, і управління сервером.
Короткий список ключових можливостей консолі iDRAC:
Існує три ліцензії Dell iDRAC, які розрізняються за своїми можливостями і функціоналу. У цій статті розглянуто панель управління iDRAC 8 з версією ліцензії Enterprise, яка володіє максимальними можливостями для віддаленого управління і конфігурації.
Огляд консолі управління Dell iDRAC
Доступ і реалізація
Меню консолі виконано в традиційній структурі дерева. При вході в панель управління iDRAC за замовчуванням відкривається меню «System». Тут розташовані основні дані про стан системи, журнал логів, інформація про мережеві адаптери, і «залізі» сервера.
Можна також отримати доступ до ключових завдань, таким як запуск віртуальної консолі або виключення і включення харчування сервера.
За допомогою віддаленого доступу до системної консолі (клавіатурі і екрану), є можливість здійснювати доступ до BIOS системи через інтернет при перезавантаженні сервера.
Моніторинг стану сервера
В меню управління сервером доступні настройки харчування, перегляд статистики енергоспоживання в перебігу години, дні або тижні. Також тут можна переглянути статус про напругу на компонентах системи, і інформація температурних датчиків.
Налаштування віртуальної консолі
В налаштуваннях віртуальної консолі можна включити або відключити цю функцію, вибрати кількість сесій, прописати порт підключення а також задати налаштування безпеки.
Налаштування сповіщень
Крім моніторингу стану системи, не менш важливою є вбудоване засіб сповіщень. Меню «Alerts», відповідає за повідомлення в разі помилок або непередбачених збоїв, є можливість вказати дії, необхідні при виникненні тієї чи іншої непередбаченої ситуації.
Траблшутінг або робота з помилками
Окреме меню, в якому можна відстежувати коди помилок, а також переглядати скріншоти і відео семпли з виникаючими помилками або збоями. У вкладці «Діагностика» є можливість відправити діагностичні команди контролеру iDRAC.
«Intrusion» в консолі управління iDRAC оповіщає адміністратора про розтин шасі сервера, і доступу до внутрішньої частини корпусу.
iDRAC settings
Це меню дозволяє зробити детальну настройку iDRAC. Тут є можливість переглянути та змінити налаштування мережевого підключення контролера. Меню «Users» відображає активних користувачів, а також їх статус.
Використовуючи меню «Update» можна проводити операції по оновленню або відкату прошивки биос. Оновлення можна виконати як в ручному режимі, так і в автоматичному. Для цього потрібно вказати розташування файлу оновлень вибравши потрібну директорію.
Меню стану апаратного забезпечення

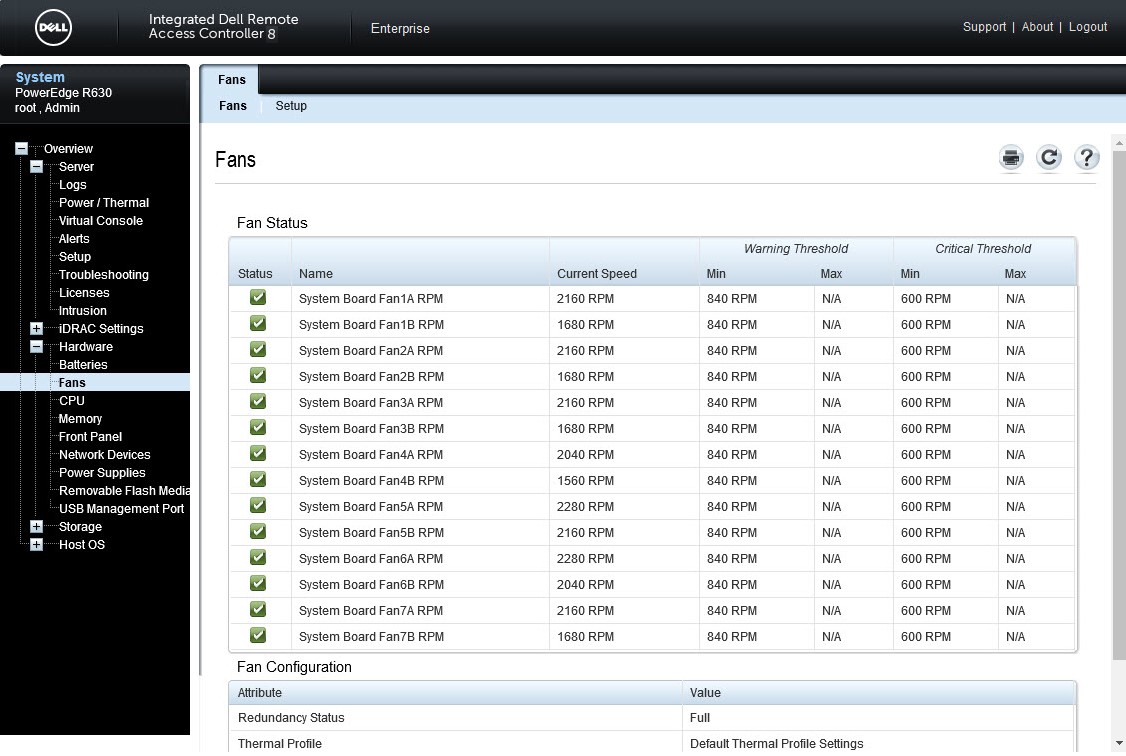

Моніторинг та відстеження стану апаратних компонентів сервера, перегляд стану акумулятора CMOS, відомостей про систему охолодження і її параметрах. Швидкість обертання кулерів, і настройки охолодження. Далі можна побачити детальну інформацію про встановлений процесор, і його стан.
У міру старіння пристроїв, розташованих в центрі обробки даних, часто з'являються сервери з різними конфігураціями. Dell iDRAC допомагає проводити інвентаризацію серверного обладнання, а також відображає відомості про конфігурацію і надає докладну інформацію про будь-яких збоях.
Одним із прикладів цього є інформація про пам'ять. Можна побачити модулі DIMM, встановлені в кожному слоті, а також їх ємність і швидкість. У разі збою модуля DIMM можна точно визначити, який модуль вийшов з ладу, на основі стовпця стану і мітки (наприклад, DIMM B1). Це полегшує заміну несправних компонентів.
У розділі "Front Panel" в режимі реального часу відображається інформація про лід індикаторах на передній панелі пристрою, що дозволяє відключити світлодіодний датчик з помилкою.
Дані про накопичувачах

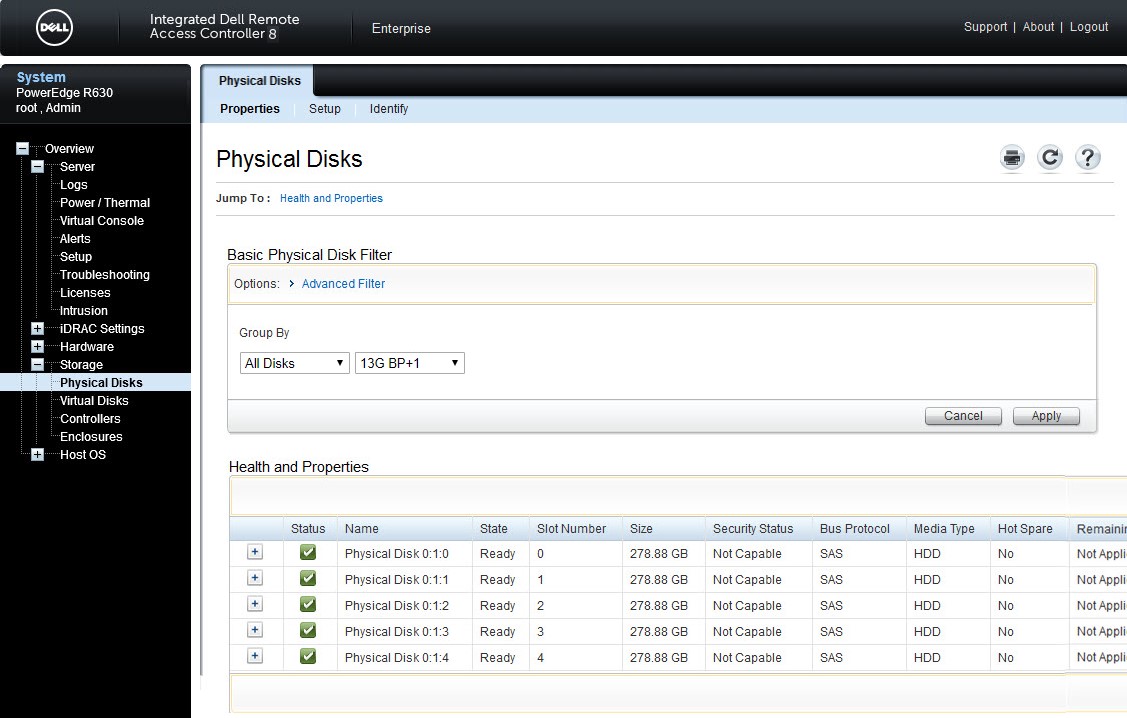

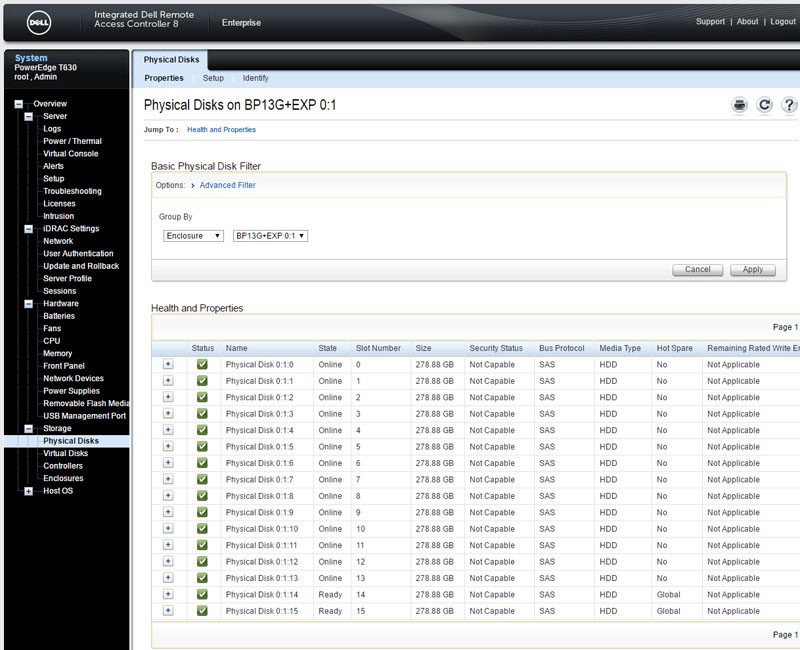

Функціонал цього меню дозволяє побачити стан дискових накопичувачів, докладну інформацію про кожному конкретному диску і топології системи зберігання.
Тут розміщена інформація про контролерах HDD, присутня можливість їх налаштування і відстеження помилок в роботі пристроїв.
На закінчення
iDRAC дозволяє користувачеві зробити налаштування безлічі параметрів сервера, створювати і адмініструвати віртуальні диски і виконувати дії з картою Vflash.
Консоль має зрозумілим призначеним для користувача інтерфейсом і містить потужний функціонал для віддаленого моніторингу системи охолодження, блоків живлення, процесорів, модулів пам'яті і дискових накопичувачів.
Користь Dell iDRAC складно переоцінити. Можливості контролера дозволяють забезпечити дистанційне керування, безпеку і відмовостійкість роботи сервера.
