Обзор сервера Dell PowerEdge R720

Dell PowerEdge R720 12-го поколения представляет собой 2-сокетный стоечный сервер  с размером 2U (2 юнита). В линейке производителя Dell R720 позиционируется как сервер для средних и крупных компаний, обладающий хорошей производительностью и отличной масштабируемостью в IT инфраструктуре.

Данное решение подойдет как для центров обработки данных, так и для ресурсоемких задач в сфере научных вычислений, в случае установки графических адаптеров с технологией CUDA.

Сервер DELL R720XD (12x3.5) LFF
Сервер DELL R720XD (24x2.5) SFF
Сервер DELL R720XD (12x3.5) LFF
24 месяца
Бесплатная доставка по Украине
Фото Сервер DELL R720XD (12x3.5) LFF
Dell PowerEdge R720
2 процессора Intel Xeon E5-26xx(S2011)
24 слота DDR3
12 дисков формата 3.5"
2 блока питания
Высота корпуса 2 U
4
Сервер DELL R720XD (24x2.5) SFF
24 месяца
Бесплатная доставка по Украине
Фото Сервер DELL R720XD (24x2.5) SFF
Dell PowerEdge R720
2 процессора Intel Xeon E5-26xx(S2011)
24 слота DDR3
24 диска формата 2.5"
2 блока питания
Высота корпуса 2 U
4

Внешний вид

В сравнении с серверами PowerEdge 11-го поколения, шасси PowerEdge R720 представляет собой новую конструкцию, предназначенную для поддержки большей масштабируемости по сравнению с увеличенным количеством модулей DIMM, слотов PCIe и жестких дисков. Также дополнительным новшеством, для R720 12-го поколения являются четыре слота для ExpressFlash.

Существуют такие варианты шасси Dell R720, в зависимости от требований, которые выдвигаются к дисковой подсистеме и её производительности.

Сервер поддерживает работу с дисками SATA, NL SATA, SAS и SSD, ниже показаны доступные варианты шасси:

Чтобы максимизировать количество IOPS и расширить возможности хранения, доступны варианты шасси с установкой до 16 внутренних жестких дисков.

В PowerEdge R720 также реализована технология Dell CacheCade, которая обеспечивает автоматическое многоуровневое хранение на твердотельных накопителях при использовании контроллеров PERC H810 и H710P.

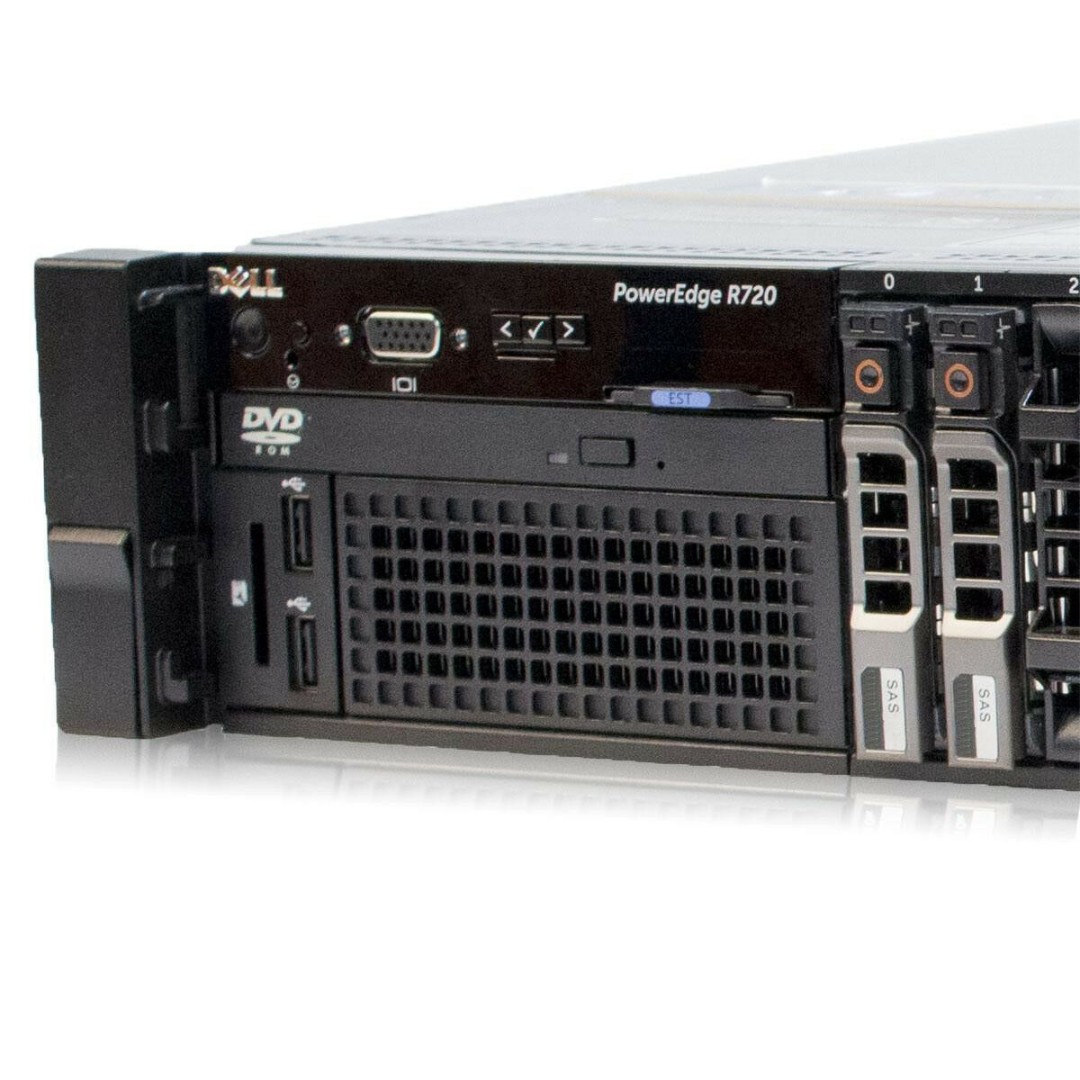

На передней панели сервера расположены кнопка питания и индикатор, утопленная кнопка немаскируемого прерывания (NMI) для устранения ошибок программного обеспечения и драйверов устройств, два разъема USB, кардридер для карт Dell vFlash SD (активируется с помощью iDRAC7), разъем VGA и ЖК-панель для локального управления и отображения ошибок оборудования.



Устройство чтения SD-карт vFlash используется для настройки сервера, создания сценариев, создания образов и других задач локального управления.

Под дисплеем расположена выдвижная пластиковая карта, содержащая сервисный тэг и сервисный код, что значительно облегчает доступ к этим данным в случае обращения в сервисную службу.

На задней панели устройства установлены два блока питания с возможностью горячей замены и соответствующим индикатором, сетевое подключение осуществляется через семейство сетевых адаптеров Dell, также рядом находятся два порта USB и порт iDRAC7 Enterprise, видеоразъем и последовательный разъем. Также видны доступные слоты PCIe, задняя ручка для переноски.

R720 поддерживает скользящие рельсы ReadyRails для монтажа без инструментов в 4-опорных стойках с квадратными или не резьбовыми круглыми отверстиями или для монтажа в стойку с 4-опорными резьбовыми отверстиями

Для установки сервера R720 в направляющих, сервер держат за переднюю и заднюю ручки для переноски и осторожно опускают его в удлиненные направляющие, совмещая монтажные штифты с соответствующими гнездами. Этот процесс интуитивно понятен и прост, что сокращает время необходимое для перевода сервера в рабочее состояние.

Крышка сервера крепится пластиковой защелкой с удобной для ручкой для открытия. Снизу съемной панели расположена наклейка с сервисной информацией, где описывается схема доступа к различным компонентам устройства и схема установки модулей памяти.

Внутреннее пространство

Внутренняя компоновка понятна и логична. Элементы с маркировкой оранжевого цвета имеют возможность горячей замены, а те элементы, извлечь которые можно только после выключения оборудования, имеют маркировку синего цвета.

PowerEdge R720 поддерживает «Hot Swap» вентиляторы в конфигурации N + 1, что позволяет специалисту заменить любой вентилятор, во время работы сервера, для того чтобы извлечь вентиляционный блок полностью, необходимо прежде выключить сервер.

Также легко можно извлечь пластиковый воздуховод, который прикрывает модули памяти и радиаторы процессоров.

Dell делает все возможное, чтобы оптимизировать PowerEdge R720 нового 12-го поколения для повышения энергоэффективности. R720 Dell предлагает четыре блока питания переменного тока 100-240 В, мощностью 495 Вт, 750 Вт и 1100 Вт.

Поддерживаемые процессоры и память ОЗУ

Сервер поддерживает установку до двух процессоров Intel Xeon E5-2600 или Intel Xeon E5-2600 V2  на архитектуре Sandy Bridge, с установкой в сокет LGA2011. Поддерживается до 24 вычислительных ядер на сервер при установке топовых процессоров линейки Xeon E5-2600, двухканальная внутрення шина  с пропускной способностью 8,0 ГТ/с и технология динамического изменения тактовой частоты Turbo Boost.

Intel Xeon V2

В E5-2600 v2 Xeon работают по уменьшенному до 22 нм техпроцессу, что увеличивает количество ядер и повышать производительность без увеличения энергопотребления.

Семейство E5-2600 v2 велико благодаря моделям Advanced, Standard и Basic, число которых достигает семнадцати.

Ниже представлен список процессоров, поддерживаемых сервером R720.



Что касается памяти, то сервер имеет возможность её расширения до 768 ГБ, при полностью загруженных 24 модулях DIMM с двумя установленными процессорами. Один процессор поддерживает до 12 модулей памяти DDR3, работающей на частоте до 1600 Мгц и имеет поддержу 4 канальной памяти. Помимо возможности установки в сервер не буферизованных модулей DIMM (UDIMM) и регистровых модулей DIMM (RDIMM), R720 поддерживает модули DIMM с пониженной нагрузкой (LRDIMM).



Подсистема ввода/вывода

Варианты сетевых подключений для R720 включают интерфейс 1Гбит Base-T, 10 Гбит Base-T и 10 Гбит SFP + от Intel и Broadcom.

Увеличить сетевые возможности PowerEdge R720 можно используя дочерние карты Dell Network Adapters для размещения подсистемы LOM сервера без использования слота PCIe.

В конфигурации с резервированием по умолчанию питание подается одинаково от обоих источников, но может быть реконфигурировано через iDRAC, чтобы включить функцию горячего резервирования, которая переключает один источник питания в спящий режим, если это не требуется.

По сравнению с PowerEdge R710 количество разъемов PCIe увеличилось с четырех до семи, доступно три разъема x8 максимальной длины и высоты (либо один разъем х16 максимальной длины и высоты плюс два разъема x8 максимальной длины и максимальной высоты), а также три разъема х8 половинной длинны и половинной высоты.

В сервер можно установить до четырех видеокарт (GPU) с пассивным охлаждением, для ускорения работы виртуальных десктопов и высокопроизводительных вычислительных приложений.

Исходя из энергопотребления R720 может поддерживать две 300 Вт, полноразмерных видеокарты двойной ширины, или до четырех 150 Вт, полноразмерных графических карты одинарной ширины.

Каждый графический процессор может поддерживать до 6 ГБ выделенной памяти GDDR5.  Карты GPU с активным охлаждением не поддерживаются, так как они мешают работе и не предназначены для принудительного воздушного охлаждения внутри сервера.  R720 также может подключаться к внешним графическим процессорам PowerEdge C410x через интерфейсную карту хоста (HIC) с помощью кабеля iPass.

Мониторинг и управление

Для интеграции с агентными решениями Dell предоставляет OpenManage Server Administraton (OMSA), который обеспечивает индивидуальное управление системами с помощью интерфейса CLI или веб-интерфейса.

iDRAC7 также может предоставлять удаленный доступ к системе независимо от того, установлена ли операционная система. Через интерфейс iDRAC7 пользователи могут быстро получить важную системную информацию во многих категориях, включая хранилище, температурные показатели, энергопотребление и другие.  При первом входе в iDRAC7 пользователь получает статистику работоспособности во всех категориях, а также предварительный просмотр iKVM.

Детализируя категорию хранения, пользователи могут просматривать информацию о текущей конфигурации диска, а также статистику отдельных дисков.  Благодаря этому экрану пользователи смогут быстро найти информацию о сбое диска, а также сузить его до того, какой слот имеет неисправный диск.

Для удаленного доступа к системе, где удаленный рабочий стол или SSH могут быть невозможны, iDRAC7 включает в себя виртуальную консоль, которая предоставляет пользователям доступ к системе через стандартный веб-браузер с JAVA.

Это окно также имеет полезные функции для удаленного запуска управления питанием, чтобы перезапустить замороженную систему или даже включить систему без локального доступа.  Пользователи также могут подключить локальный носитель для доступа к удаленной системе или сопоставить ISO-образы для быстрого предоставления систем по сети.

Заключение

Высокая эффективность хранения данных, разнообразные варианты шасси, широкий диапазон поддерживаемых процессоров, и большого объема оперативной памяти, а также масштабируемость делают стоечный сервер Dell PowerEdge R720 отличным решением для инфраструктуры среднего и даже крупного бизнеса. Благодаря реализованой поддержке двух внутренних RAID контроллеров обеспечивается высокая надежность хранения данных. Также бесспорным преимуществом является система iDRAC 7, с широкими возможностями по контролю и настройке серверного оборудования.
