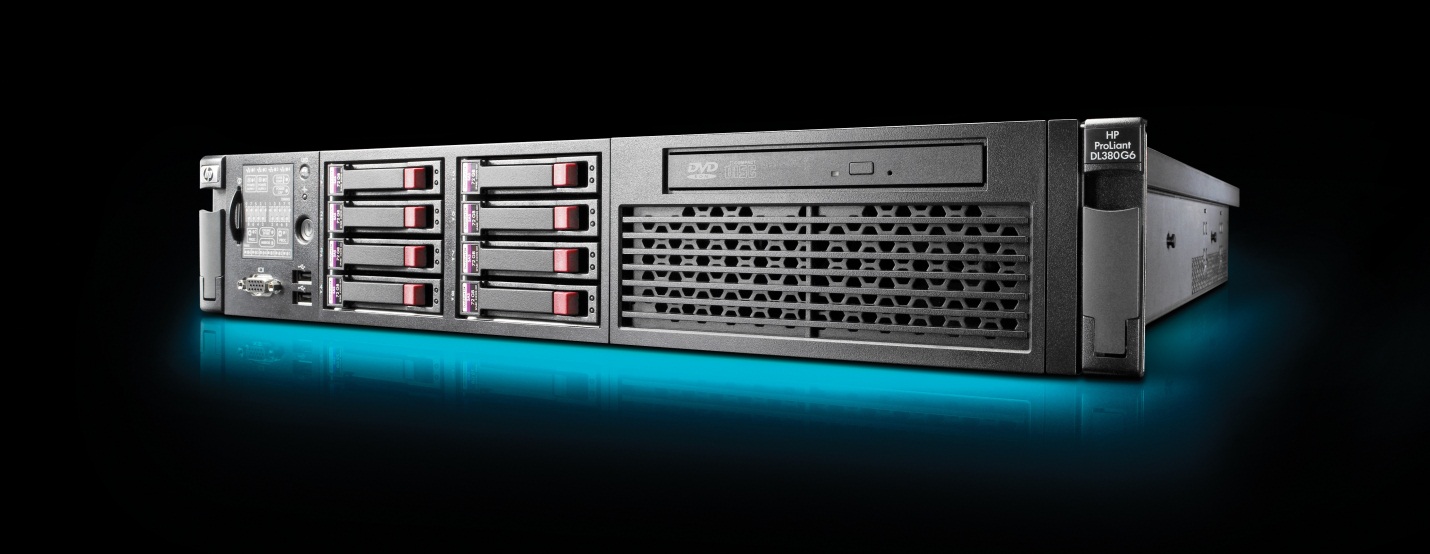

Обзор сервера HP Proliant DL380 G6

Мы всегда ожидаем увидеть множество новых функций,  когда производитель  запускает в производство следующее  поколение серверов и компания Hewlett Packard c их новыми системами Proliant G6 здесь никого не разочаровала.

Двухюнитовые (далее 2U) rack-mount (стоечные) серверы HP всегда были популярным выбором покупателя и компания всегда представляла DL380 как мирового фаворита. В этом обзоре мы посмотрим продолжит ли сервер HP PROLIANT DL380 G6 эту традицию.

Естественно, DL380 поддерживает новые процессоры Intel 5500 и 5600 Series, которые вводят ряд новых технологий. Например, QPI (quick path interconnect) – новый скоростной интерфейс между процессорами и чипсетом заменивший собой устаревшую шину FSB (Front Side Bus). Вернулась технология  Hyper-Threading, которая предоставляет возможность каждому процессору одновременно управлять двумя потоками на каждое ядро. Что позволяет выключить или понизить частоту неиспользуемого ядра и использовать резерв температуры для повышения частоты остальных ядер процессора при помощи новой технологии Intel Turbo Boost. Отдельно хотелось бы отметить поддержку новых процессоров Intel Xeon 5600 Series имеющих 6 физических ядер или 12 логических (против 4 физических и 8 логических у серии 5500) и 12 мегабайт L3 cache-памяти (против 8 у серии 5500) поднимающих планку производительности серверов компании Hewlett Packard на новый уровень.



Процессоры Intel 5500 и 5600 Series также поддерживают память DDR3 в трех каналах, что позволяет устанавливать сразу по три DIMM планки памяти на канал (а не 2 как у DDR2), что повышает ширину шины до 192 бит = 64+64+64 (против 128 бит в двухканальном режиме (64+64), тем самым увеличивая производительность системы в целом. Максимальный объем  поддерживаемой сервером памяти равен 192 Gb для DDR3 Registered (RDIMM) или 48 Gb для более дешевой  Unbuffered (UDIMM). Обратите внимание, что совместное использование RDIMM и UDIMM невозможно.



Емкость дисковой подсистемы DL380G6 значительно возросла, поскольку теперь у вас есть возможность подключить второй восьми дисковый отсек жестких дисков формата SAS или SATA SFF 2.5 дюйма вместо оптического привода, тем самым доведя их количество до 16 или даже заменить обе корзины для поддержки 6 дисков SATA или SAS LFF 3.5 дюйма, к примеру, для увеличения объема дисковой подсистемы(максимально до 2 терабайт 3.5 SAS-диск в каждом отсеке).

*16 SFF 2.5



*6 LFF 3.5

Имеется 2 варианта подключения корзин к серверу:
1)SAS expander-карта подключается к встроенным портам и увеличивает поддержку до 24-х дисков. На карте также есть 4 extra mini-SAS порта куда можно подключить ленточный накопитель.
2)Кроме того, вы можете установить дополнительный P410 RAID-контроллер для отдельной поддержки второго отсека с корзинами.
В базовой конфигурации сервера есть отсек корзин 2.5 дюйма с горячей заменой (hot swap), поддерживающий до восьми SFF SAS и SATA дисков. Не обошли стороной и RAID – массивы, за них теперь отвечает интегрированный (встроенный) RAID – контроллер P410i, разместивший пару портов SAS на материнской плате.

В зависимости от модели сервера RAID-контроллер может комплектоваться cache-памятью, а может – нет. Например, Entry Models (самые младшие) идут без cache-памяти и позволяют создать только массивы RAID 0, RAID 1 и RAID 1+0, но ничего не мешает разблокировать RAID5 путем установки кэш-памяти (минимум 256 Mb) в специализированный слот. При помощи дополнительного лицензионного ключа (покупного) становится доступным RAID6.



Давайте заглянем внутрь. После снятия верней металлической крышки мы можем увидеть, что внутренне устройство сервера HP Proliant DL 380 G6 постигло изрядное количество изменений по сравнению с серверами той же линейки прошлого поколения G5 и материнская плата теперь закрыта массивной металлической пластиной. Эта пластина выполняет роль крепежной основы для плат расширения riser поэтому называется PCI Riser Cage.



По умолчанию сервер поставляется с одной riser-платой обеспечивающей 3 слота PCI-Express и вы можете добавить вторую в специальный слот рядом на материнской плате чтобы довести их количество до шести. Сетевых портов также стало больше – на задней панели теперь 4 гигабитных интерфейса RJ-45.

Сняв PCI Riser Cage и большой пластиковый кожух охлаждения, вы сразу найдете два процессорных socket-а 1366 покрытых внушительными радиаторами, которые зажаты в прижимной механизм, удерживающий радиаторы твердо на месте.



Виртуализация имеет достаточно высокий приоритет в наше время. Поэтому HP включила в материнскую плату встроенный слот для SD-карт, который  может быть использован для загрузки встроенных гипервизоров.



Никуда не пропала и отказоустойчивость подсистемы питания потому, что DL380G6 поддерживает 2 блока питания с горячей заменой и Hewlett Packard с гордостью утверждают, что DL360G6 и DL380G6 в данный момент имеют единственные блоки питания поддерживающие стандарт Energy Star (прим. на момент выхода сервера так и было). Встроенная инновационная система мониторинга питания и управления HP Thermal Logic использует до 32 датчиков для наблюдения и создания отчетности энергопотребления сервера. Также, в зависимости от установленных компонентов, следует выбрать один из трех вариантов блоков питания мощностью 460, 750 или 1200 W.

HP проделала хорошую работу в сокращении потребления электроэнергии и наш измеритель мощности насчитал 8W в режиме ожидания в и 97 W с Windows Server 2003 работающим в режиме простоя. На одном процессоре Intel Xeon 5530 2.4 Ghz  (8 логических ядер) программа SiSoft Sandra загрузила все 8 ядер на 100 % и при этом энергопотребление не превысило 154W. Правда, тест затронул только один процессор и не самый топовый (6 ядер, 12 логических), но и такой результат очень хорош.



В однопроцессорной конфигурации HP DL380G6 система охлаждения представлена четырьмя вентиляторами с горячей заменой (hot swap), для установки двух процессоров необходимо установить еще 2 вентилятора. Это не составляет особого труда, поскольку они выполнены в форме картриджей без каких-либо кабелей. Достаточно просто защелкнуть картридж в паз и больше делать ничего не нужно. Сенсоры тщательно контролируют скорость вращения вентиляторов, поэтому уровень шума был очень низким на всем процессе тестирования.

Для локального и удаленного управления сервером HP не сделали радикальных изменений, все осталось как прежде (может оно и к лучшему, так как нареканий на это у нас не было и раньше). Материнская плата оснащается все тем же проверенным в работе чипом HP iLO2, который определен на плате специально выделенным под него портом Fast Ethernet на задней панели сервера и предлагает массу средств по мониторингу и контролю состоянием  сервера посредством аккуратного и интуитивно понятного Web-интерфейса.



Insight Control Suite (ICS) – программное обеспечение HP, обеспечивающее отличную возможность для удаленного мониторинга сервера на основе Web-интерфейса. Любой сервер с установленным на нем ПО Insight Agent предоставляет возможность удаленного доступа к нему, а также: детальные отчеты и  графики о работе системы, управление активами, обновление микропрограммного обеспечения (прошивок), установки порогов оповещения системы безопасности компонентов.





Выводы
Шестое поколение HP ProLiant DL380 опирается на уже впечатляющую репутацию и обеспечивает множество новых функций с управлением питанием и производительностью в качестве ключевых критериев.
Очень велик потенциал дисковой подсистемы, почти самое низкое энергопотребление среди всех серверов форм-фактора 2U устанавливаемых в стойку (Rack), поддержка высокопроизводительных шестиядерных процессоров Intel Xeon серии 5600, большой объем оперативной памяти, немалый запас слотов расширения PCI-Express и множество инструментов для администрирования  и управления питанием  делают этот сервер поистине универсальным для любых целей и задач в IT- сфере.
По сути HP ProLiant DL 380 G6 – просто шедевр и это сделало его самым продаваемым сервером в мире в своем ценовом сегменте 2U-серверов.
