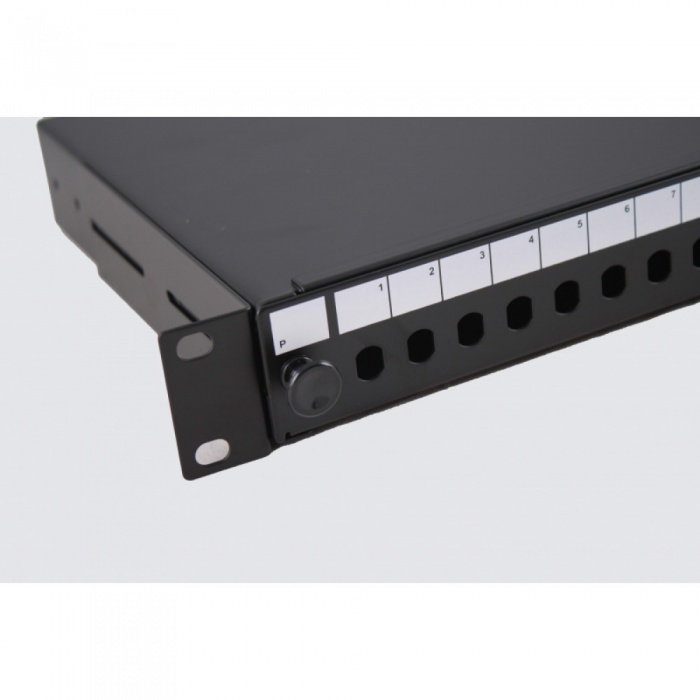

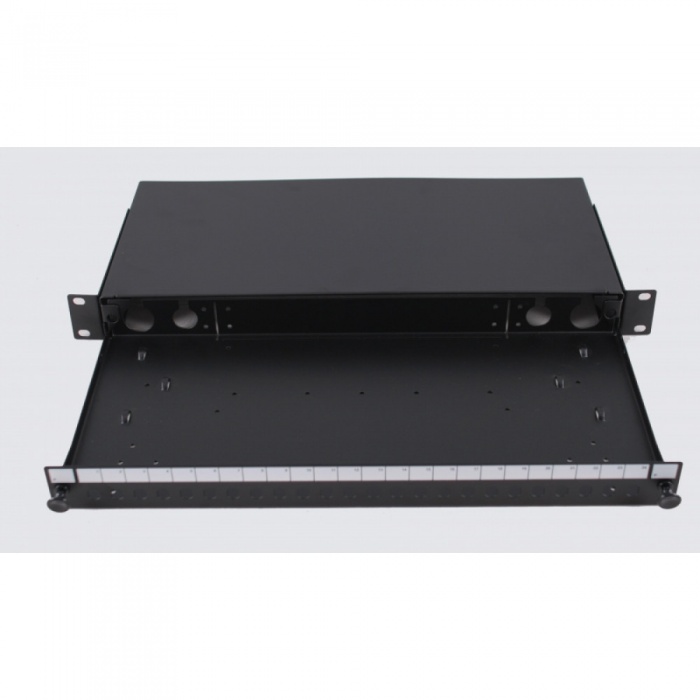

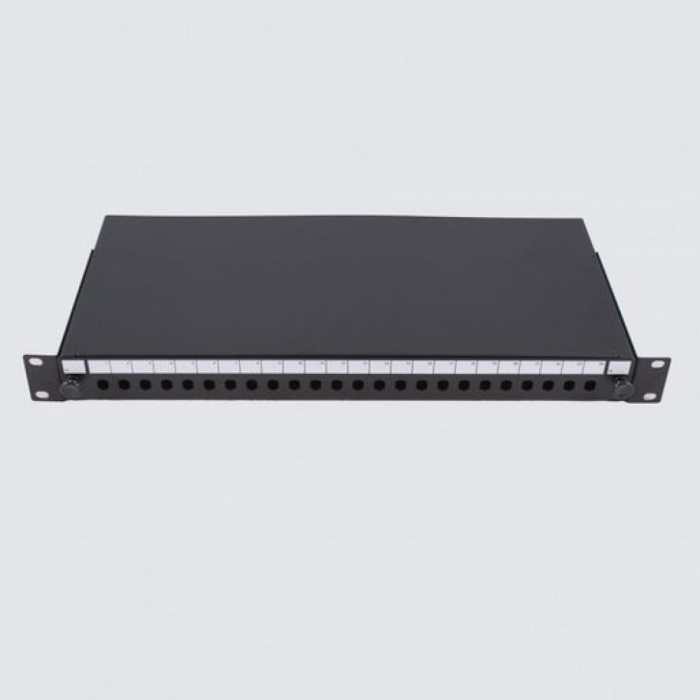

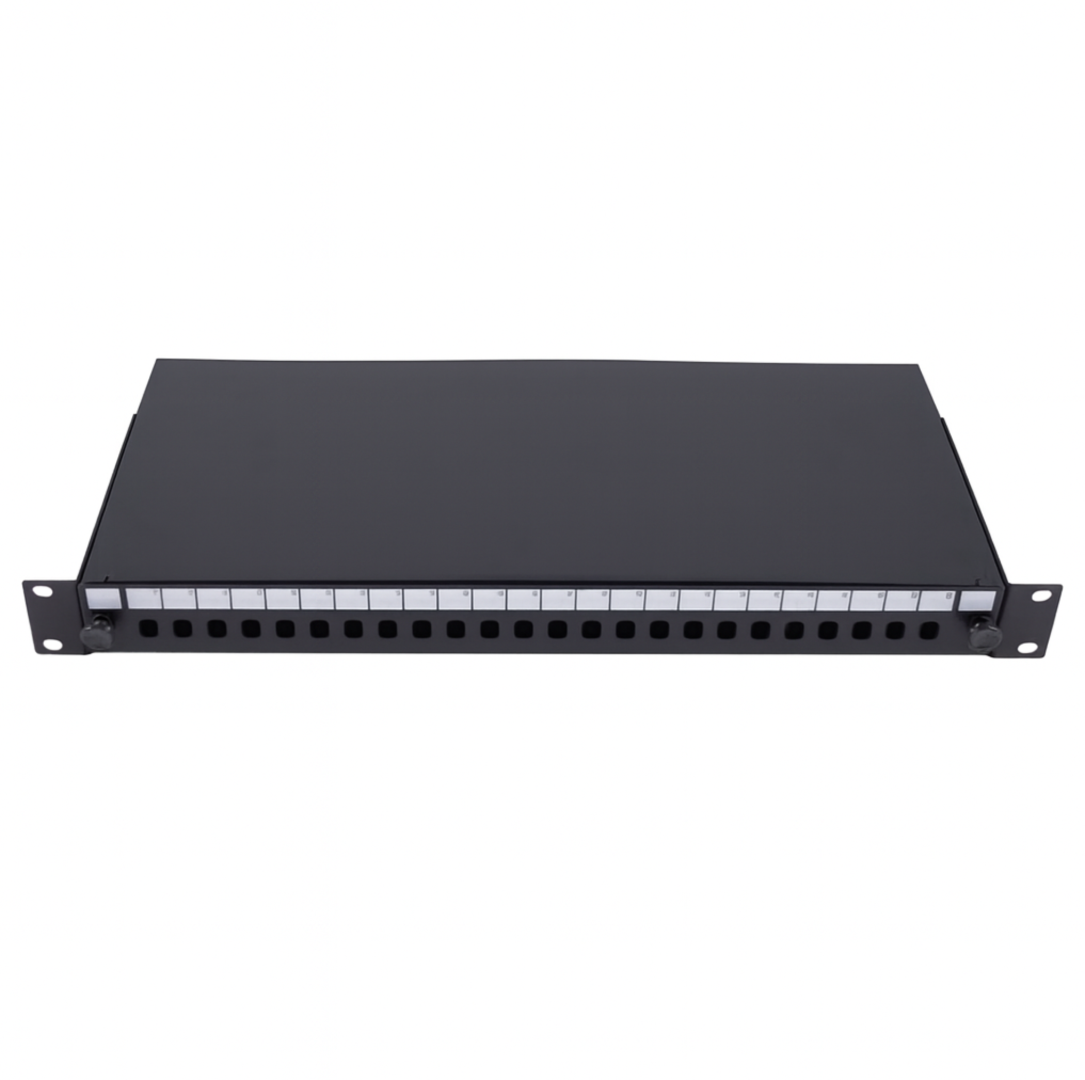

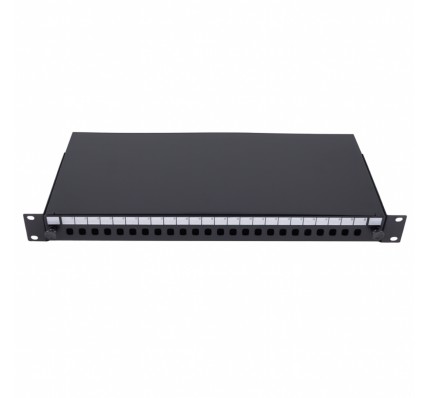

Оптическая патч-панель предназначена для организации сварных соединений оптического волокна, а также для защиты сварного соединения от механических воздействий.
Панель изготовлена из стали толщиной 0,8 мм.
В оптической патч-панели осуществляется соединение оптических волокон методом сварки неоконцованных волокон оптического кабеля и пигтейлов, либо с помощью механического соединения (UniCam) – технология оконечивания коннекторами голых волокон оптического кабеля. Для защиты сварных соединений используются сплайс-протекторы, которые закрепляются в сплайс-кассете, туда же укладываются излишки голого волокна оптического кабеля и пигтейлов. Сплайс-кассета имеет крышку, которая предохраняет волокна и сплайс-протекторы от механических воздействий. После оконечивания (пигтейлом или коннектором UniCam) волокно вставляется в адаптер соответствующего типа. Другая сторона адаптера, которая расположена на лицевой части оптической панели, подключается с помощью оптических патч-кордов к активному оборудованию либо к другой панели. Для удобства идентификации волокон в патч-панели рекомендуется использовать цветные пигтейлы (12 цветов в соответствии с "TelecordiaCode"). В большинстве случаев передача и прием ведутся по двум разным волокнам, следовательно, для правильной работы оборудования необходимособлюдать обратный порядок передающего и приемного волокна в панелях напротивоположных сторонах оптического кабеля.
