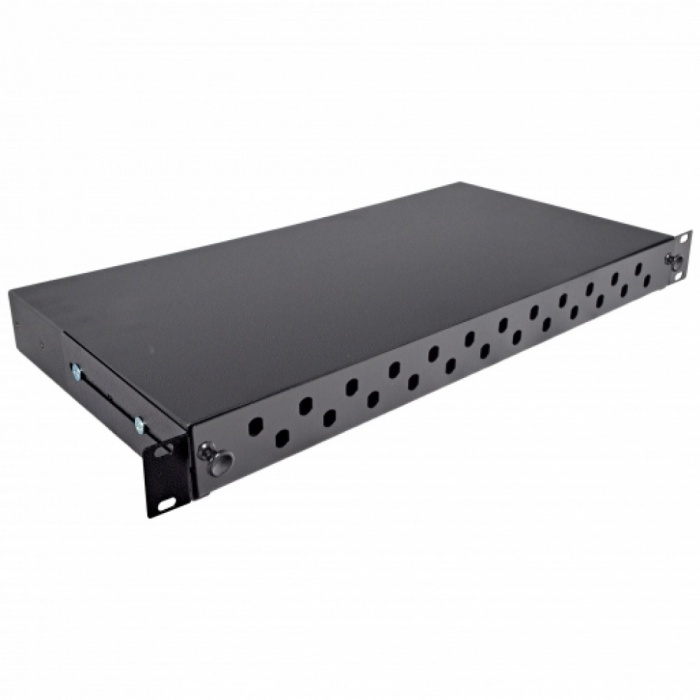

Патч-панель CMS 24 порта ST/FC, пустая

Черная оптическая патч-панель на 24 порта ST или FC серии FOPE предназначена для организации сварных соединений одномодового (SingleMode) или многомодового (MultiMode) оптического волокна, а также для защиты сварного соединения от механических воздействий. Зачастую оптический кабель соединяют с пигтейлом, разъем которого подключают в ST или FC адаптер, но возможна и проходная сварка, когда часть ВО волокон выводиться на лицевую часть панели, а другая часть проваривается дальше к следующей точке коммутации. Типы адаптеров можно комбинировать, сочетая разные коннекторы и типы оптического волокна. ВО панель изготовлена под серверные шкафы и стойки шириной 19″, монтажная высота 1U.

Улучшенная конструкция взаимозаменяемых элементов патч-панели серии FOPE позволяет сочетать кабельные вводы PG 11 и PG 13,5 с вводами с поролоном для патч-кордов, кабельными организаторами и держателями типа "сота" для фиксации большого количества кабеля на пластиковые стяжки. Вводы PG расположенные под углом 30° позволяют избежать значительного изгиба волоконно-оптического кабеля при установке в шкаф с небольшой глубиной, предотвращая тем самым затухания сигнала при тестировании рефлектометром или оптическим измерителем мощности.

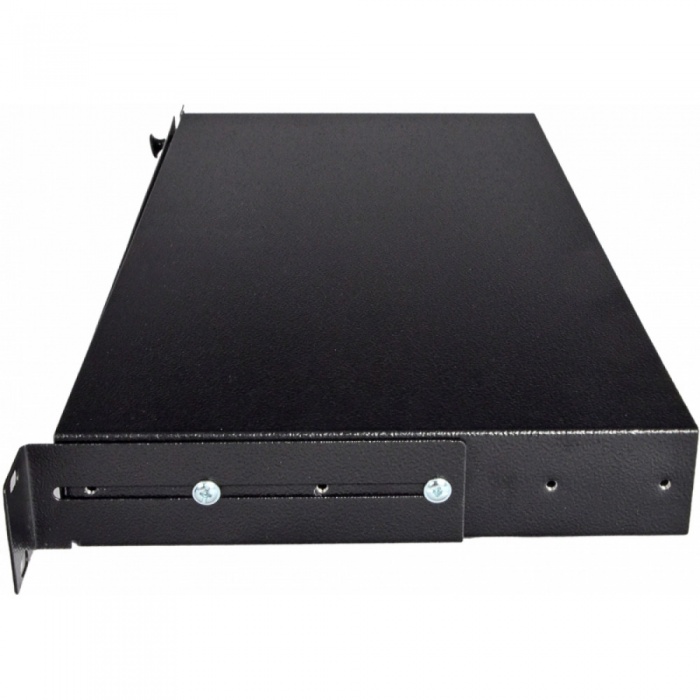

ODF панель CMS на 24 адаптера изготовлена из стали 1 мм, что позволяет выдерживать нагрузку подведенных оптических кабелей без деформации в 19-ти дюймовых направляющих. Корпус окрашен черной порошковой краской защищая его от коррозии, что позволяет производителю давать расширенную гарантию на продукцию. На основании расположено универсальное крепление под сплайс-кассету на 12 или 24 сварки. Оптическая патч-панель вмещает до четырех кассет по 24 волокна, что соответствует 96-и сваркам. Есть возможность регулировать глубину установки волоконно-оптических адаптеров ST и FC в трех положениях. Для доступа к сплайс-кассете, пигтейлам и адаптерам не нужно вынимать ВО панель из направляющих, достаточно отщелкнуть два пластиковых крепежа и извлечь ее основание под углом 30°, что позволяет выполнить осмотр или увеличение сварных соединений без отключения оптических патч-кордов и демонтажа панели. Благодаря съемным боковым направляющим установочную глубину ODF патч-панели можно регулировать относительно вертикальных направляющих (рэков) вынося или пряча ее за них в диапазоне пяти сантиметров. Если рэки установлены слишком близко к двери серверного шкафа и оптические патч-корды упираются в нее, можно задвинуть панель в глубь шкафа, предотвратив тем самым залом патч-кордов. Патч-панель универсальная и рассчитана на установку SM (одномод) и MM (мультимод) адаптеров.

Ключевые особенности линейки FOPE:

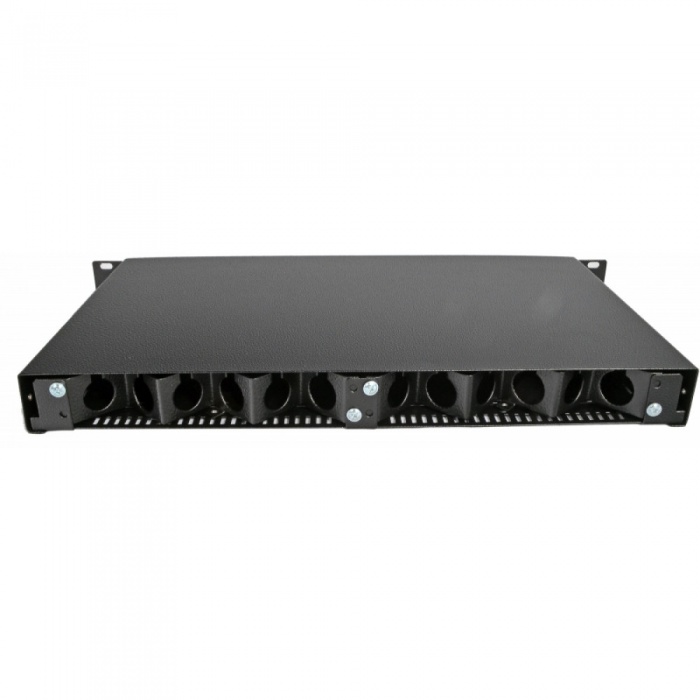

• 12 кабельных вводов (6 х PG13.5 + 6 x PG11) расположенных под углом для возможности ввода патч-кордов или оптических кабелей с плавным изгибом;

• взаимозаменяемые фиксаторы кабеля на задней стороне панели позволяют комбинировать вводы PG с мягкими вводами и фиксаторами под стяжку;

• просечки для фиксации кабеля расположены точно напротив кабельных вводов;

• лицевая часть выдвигается и фиксируется под углом 30 градусов, позволяя выполнить сварку без демонтажа оптической панели из направляющих 19″;

• новая улучшенная формула краски (мелкая шагрень матовая);

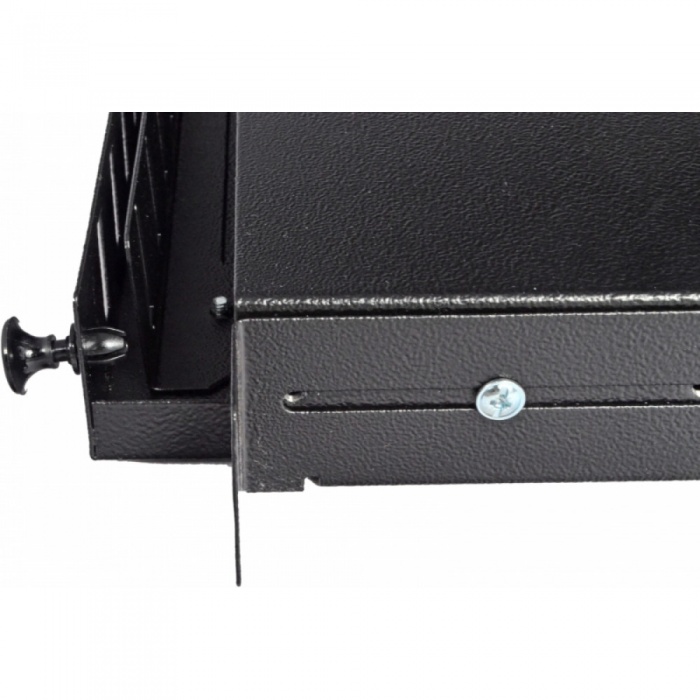

• фиксация патч-панелей при помощи пластиковых защёлок;

Характеристики:
Артикул: UA-FOPE24ST-B

Кол-во адаптеров: 24

Тип адаптеров: ST / FC

Монтажная высота: 1U

Конструктив, дюйм: 19″

Ширина корпуса, мм: 432

Глубина, мм: 265

Высота, мм: 40

Толщина металла, мм: 1

Цвет: черный, RAL 9005

Вес: 2.70

Упаковка, см: 49x29x5.5

Бренд: CMS Украина

Гарантийный срок эксплуатации – 18 месяцев со дня продажи.

Продукция имеет сертификат соответствия.

Комплектация:
Основание - 1 шт

Крышка - 1 шт

Панель вводов – 2 шт

Боковой держатель - 2 шт

Фиксатор корпуса - 2 шт

Крепеж - 10 шт
