Сервер Dell PowerEdge R530 готов к виртуализации для центров обработки данных, а также малых и средних предприятий. Наряду с большим количеством ядер, благодаря процессорам Xeon E5, другие технологии, такие как память DDR4 и PCIe 3.0, обеспечивают дальнейшее улучшение производительности ввода-вывода при снижении энергопотребления до 30%. Это может привести к значительной экономии при использовании в приложении для центра обработки данных с несколькими развертываниями серверов.
Характеристики сервера Dell PowerEdgeR530:
Сборка и дизайн

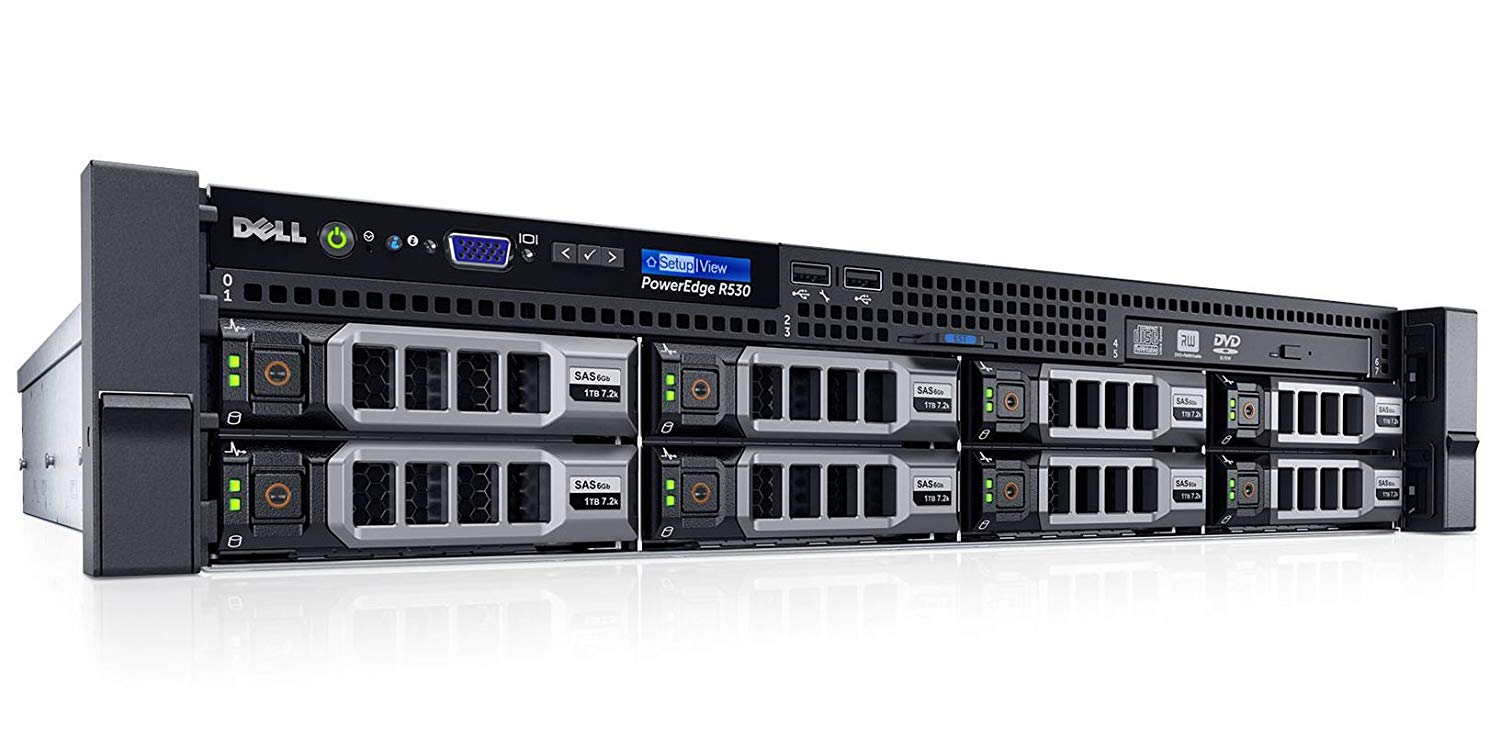

Кнопка питания находится в верхнем углу передней панели, рядом расположена кнопка устранения неполадок NMI, для нажатия которой необходимо использовать скрепку. Кнопка идентификации системы используется для визуального определения местоположения сервера в стойке.
Справа от кнопок установлен порт VGA для подключения монитора, ЖК-дисплей для мониторинга системы, который отображает идентификатор системы, информацию о состоянии и сообщения об ошибках. Один из двух портов USB 2.0 на передней панели, также используется как порт управления iDRAC.
Слева на задней панели размещен порт VGA и последовательный порт, рядом находятся два порта для сетевых подключений Ethernet 10/100/1000 Мбит/с. Правее от них на панели имеется место для дополнительного гнезда для карты памяти vFlash и дополнительного порта iDRAC над портом USB 2.0, порта USB 3.0, а также кнопки идентификации системы и разъема идентификации системы. Конфигурации шасси PowerEdge 13G, в которых используется дополнительная плата расширения, предлагают два слота PCIe полной высоты над оставшимися двумя портами Ethernet и три слота PCIe половинной высоты справа от портов. Конфигурации без переходника предлагают пять слотов PCIe половинной высоты справа от портов.

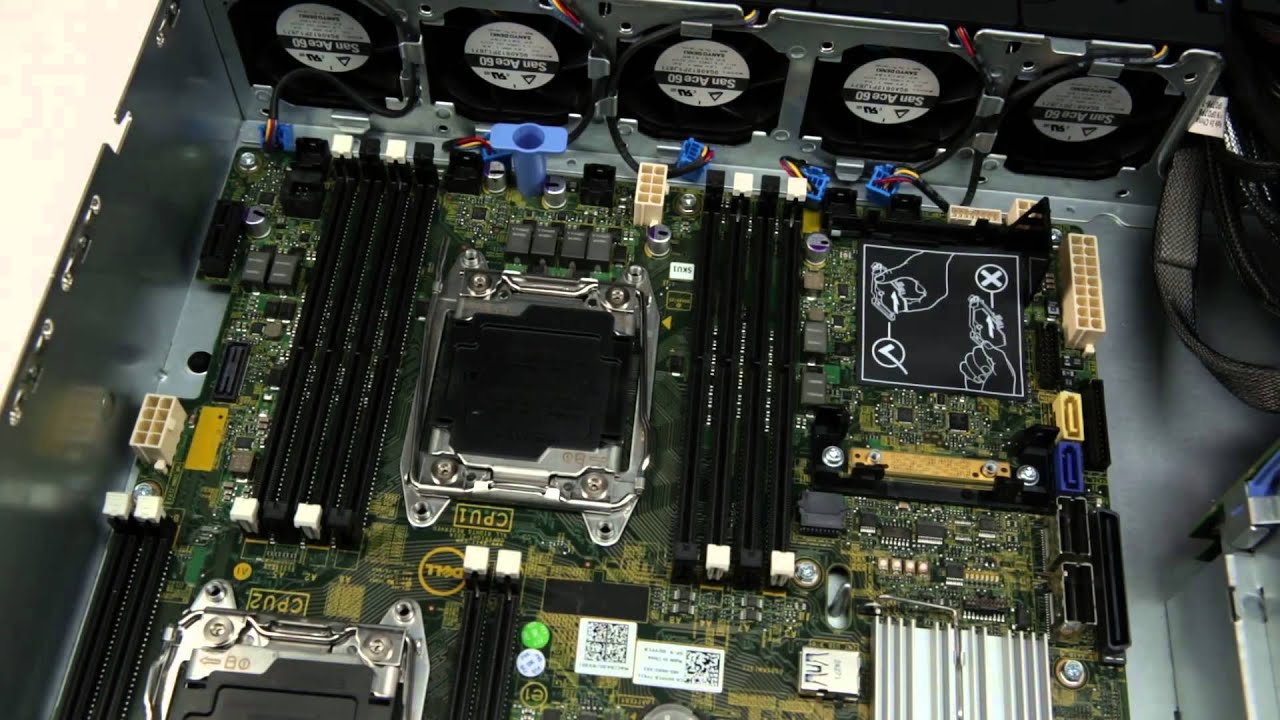

Сервер оснащен пятью охлаждающими вентиляторами за отсеками для дисков, установленные вентиляторы не имеют возможности горячей замены. Разъемы процессора расположены в шахматном порядке и расположены между слотами DDR4 системы. R530 может быть сконфигурирован с дополнительным райзером PCIe, который позволяет использовать два слота PCIe 3.0 полной высоты и три слота половинной высоты. Без стояка система предлагает пять слотов PCIe половинной высоты.
Аппаратные компоненты
Для обеспечения высокой производительности сервер DELL PowerEdge R530 оснащен двумя сокетами для процессоров Intel® Xeon® E5-2600 V3/4 (на каждый процессор приходится до 22 ядер). Помимо процессоров на производительность существенное влияние оказываются и память DDR4, которая повышает пропускную способность в среднем на 15% и снижает энергопотребление на 25-30% по сравнению с оперативной памятью прошлого поколения. Увеличение пропускной способности также связано и с использованием разъемов PCIe 3-го поколения.
При использовании процессоров Xeon E5-2600 v3 и совместимых модулей памяти поддерживаются частоты до 2133 Мгц. С процессорами Xeon E5-2600 v4 возможна скорость передачи до 2400 Мгц, но по умолчанию для скорости передачи данных между памятью и ЦП будет использоваться самая низкая скорость.

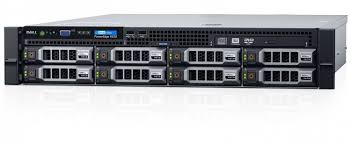

Восемь отсеков для жестких дисков доступны в передней части корпуса и оснащены корзинами для дисков LFF. Выбирать накопители можно из 3,5-дюймовых жестких дисков SAS, SATA, NL-SAS или SSD. Если вы планируете использовать меньшие 2,5-дюймовые накопители, вам понадобятся 3,5-дюймовые адаптеры для жестких дисков.
Использование 3,5-дюймовых жестких дисков SAS или SATA емкостью 6 ТБ обеспечит наибольший потенциал хранения до 48 ТБ. PowerEdge R530 - это сервер среднего класса с высокой степенью адаптации, с опциями, позволяющими сбалансировать потребности бюджета и производительности. Дополнительный модуль с двумя SD-картами обеспечивает отказоустойчивую поддержку гипервизора, а встроенный RAID-контроллер PERC 100 предлагает ограниченные конфигурации RAID. Для большего количества вариантов RAID выберите контроллер RAID PERC 500 или PERC 700, который предлагает полный спектр вариантов RAID наряду с повышенной защитой данных и избыточностью.
Платформа 13 поколения PowerEdge использует новые контроллеры Dell PERC9. Контроллеры PERC9 заменяют технологию LSI CacheCade, используемую в контроллерах Dell PERC8, на решение DAS Cache от SanDisk. DAS Cache использует «драйвер фильтра» для операционной системы, чтобы повысить производительность за счет кэширования часто используемых данных на твердотельных накопителях.
Уровень шума системы
PowerEdge R530 сознательно разработанный с масштабируемой конфигурацией, которая занимает немного места. Ниже представленны даные акустического шума для типичной конфигурации PowerEdge R530.
Шасси с дисками 3,5” и температурой окружающей среды +23° ±2°С
Примечания:
Типичная конфигурация означает 3,5-дюймовое шасси: 2x процессора 85 Вт, 8x 8 ГБ DIMM, 3x 3,5-дюймовый SATA HDD, 2x 2,5 "10K SAS HDD, 2x 750 Вт PSU, 1x PERC H730, 5 системных вентиляторов
Управление
Как и другие системы PowerEdge 13 поколения, R530 оснащен контроллером удаленного доступа Dell 8 (iDRAC8) с контроллером жизненного цикла в качестве основы его функциональных возможностей управления. iDRAC8 предоставляет возможности управления без агентов для оптимизации развертывания, настройки и обновления серверов.
Для развертываний управления на основе агентов Dell OpenManage Server Administration (OMSA) предлагает индивидуальное управление системой из командной строки или через веб-интерфейс. Поскольку рабочие процессы управления одинаковы в линейке 13G PowerEdge, в этом обзоре будет представлен обзор его функций управления.
iDRAC может обеспечить удаленный доступ к системе независимо от того, установлена ли операционная система. После входа в систему iDRAC отображает обзор системы, а также предварительный просмотр виртуальной консоли через iKVM.
iDRAC Direct позволяет администраторам использовать USB-ключ для развертывания конфигураций оборудования на серверах 13G PowerEdge, включая настройки BIOS, iDRAC, PERC и NIC. iDRAC Direct также позволяет администраторам получать доступ к графическому интерфейсу управления iDRAC через ноутбук, подключенный к серверу с помощью кабеля USB. Возможность быстрой синхронизации iDRAC позволяет администраторам мобильных устройств на платформе Android прикасаться к дополнительному оборудованию быстрой синхронизации iDRAC на передней панели сервера 13G PowerEdge для просмотра состояния сервера и журналов.
Заключение
PowerEdge 13G R530 — это вычислительная платформа общего назначения 2U в сочетании с форм-фактором шасси, который максимизирует плотность хранения с 3,5-дюймовыми отсеками для жестких дисков, а также позволяет разместить до пяти карт PCIe для ускорителей приложений, адаптеров HBA и других компонентов.
Поскольку платформа управления iDRAC продолжает совершенствоваться, стало проще настраивать сервер, как отдельное устройство или как часть более крупного развертывания PowerEdge.
OpenManage Essentials предоставляет доступ к технологии Dell OpenManage Mobile для портативных устройств и может автоматизировать развертывание PowerEdge в чистом виде и в ОС. Семейство 13G PowerEdge также включает в себя технологию Dell Failsafe Hypervisor для обеспечения избыточности, которая защищает виртуальные рабочие нагрузки.
В портфеле Dell PowerEdge R530 играет свою роль ориентированного на ценность сервера 2U с небольшой сложностью, но, по крайней мере, с несколькими вариантами хранения. Для более настраиваемых опций хранения семейство R730 - лучший выбор, но и более дорогой.
Для основных случаев использования или для компаний, желающих воспользоваться преимуществами DAS Cache в доступном корпусе, R530 может многое предложить. Он также хорошо работает в качестве резервного вычислительного узла, обращающегося к общему хранилищу, во многом как маленький двоюродный брат R430 1U.
Плюсы
Минусы
