Обзор рабочей станции HP Z640

Обзор рабочей станции HP Z640

Рабочая станция HP Z640, является обновлением HP Z620, и призвана дать профессионалам дополнительное повышение производительности, в работе с ресурсоемкими приложениями.

Как можно увидеть из обширного списка опций в конфигурации рабочей станции, HP Z640 – это настраиваемая рабочая станция, которую можно использовать для широкого спектра приложений и задач. Рабочая станция HP также предлагает компоновку без использования инструментов, который обеспечивает администраторам легкий доступ для быстрого обновления компонентов и обслуживания.

Благодаря своей двух модульной конструкции можно настроить станцию как одно или двухпроцессорную машину. Добавление второго модуля позволяет использовать второй процессор, а также четыре дополнительных слота памяти (всего восемь слотов DIMM). Это очень впечатляет для такой компактной рабочей станции.

Одной из наиболее важных особенностей рабочей станции Z640 является ее совместимость с Z Turbo Drive G2 HP (емкостью 256 ГБ, 512 ГБ и 1 ТБ), поскольку диски NVMe обеспечивают довольно значительное повышение производительности по сравнению со стандартными высокопроизводительными твердотельными накопителями.

Это включает в себя: более быструю загрузку, расчет и время отклика графики. Он также обеспечивает идеальные условия работы в ресурсоемких приложениях, добавляя тонну универсальности и мощности для Z640. HP также модернизировала предложение хранения в Z640 с новым Z Turbo Drive G2, обеспечивающим максимальную последовательную пропускную способность чтения и записи до 2,5 ГБ/с и 1,55 ГБ/с.

Кроме того, HP Z640 поддерживает до 8 модулей памяти DIMM с максимальной оперативной памятью DDR4 объемом 256 ГБ и может быть оснащен двумя процессорами Intel Xeon следующего поколения, позволяющими разместить до 44 процессорных ядер в одной системе.

HP Z640 также поставляется с четырьмя портами USB 3.0 (один из которых является портом для зарядки) и одним портом Thunderbolt 2, ускорить передачу объемных данных, и значительно увеличить свои рабочие процессы. Пользователи также могут настраивать свои Z640 с помощью различных вариантов конфигурации RAID-массивов SATA и SAS, каждый из которых поддерживает широкий спектр высокопроизводительных решений для хранения данных большой емкости.

Дизайн и сборка

HP создала рабочую станцию Z640 с низким уровнем шума и тихой работой, а также легким доступом для обслуживания. Также станция имеет довольно компактный дизайн учитывая ту мощность, которая размещена внутри корпуса. Передние и задние ручки на шасси Z640 предназначены для легкой установки рабочей станции в стойку размером 4U.

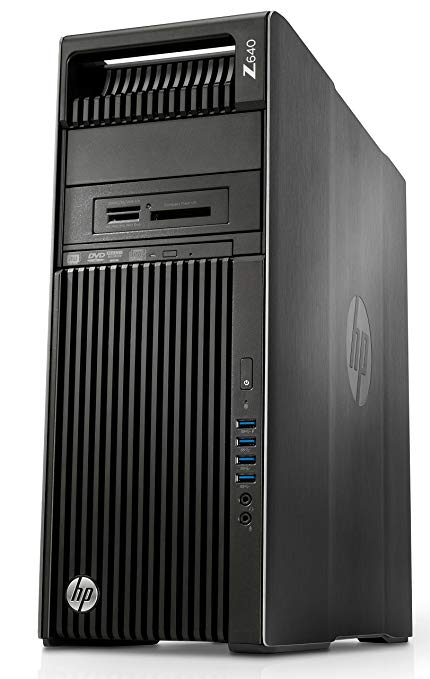

Большая часть передней панели рабочей станции занята отверстиями для вентиляции. Это способствует свободному прохождению потоков воздуха, сохраняя температуру внутри рабочей станции в пределах рабочей нормы. В центре находится выделенный отсек для оптического привода 9,5 мм, а несколько портов подключения и светодиодный индикатор состояния расположены вдоль правой стороны Z640.

По правой стороне расположены: четыре USB 3.0 порта (самый верхний — это порт зарядки), индикатор активности жесткого диска, кнопка питания, порт для подключения микрофона и гарнитуры.

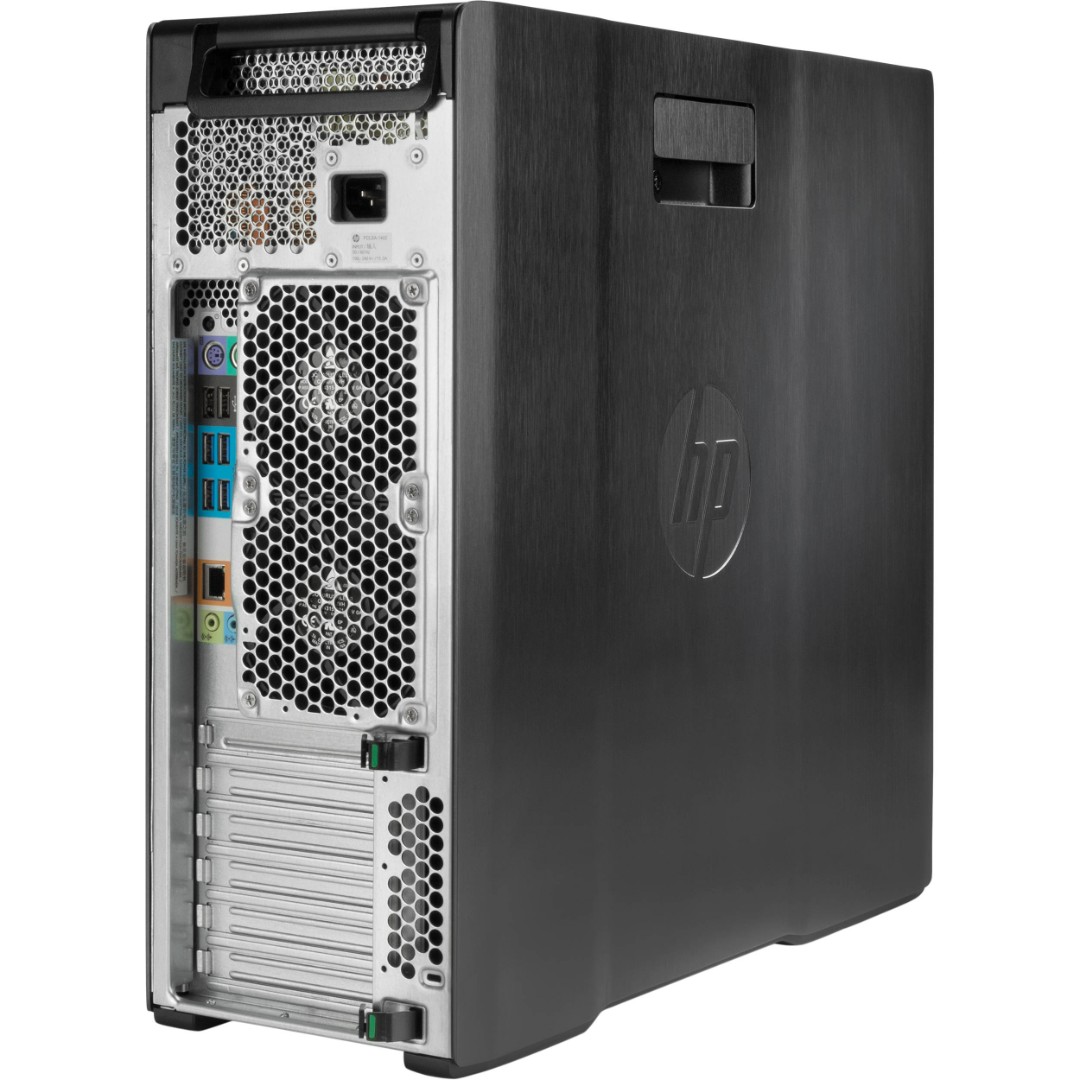

Посмотрев на заднюю панель Z640 можно увидеть дополнительные возможности подключения, включая разъем питания на задней панели, четыре порта USB 3.0 и два порта USB 2.0, порты PS/2, один порт RJ-45 для встроенного GbE, а также один линейный аудиовход и линейный аудиовыход, слоты для карт безопасности и PCIe расположены снизу.

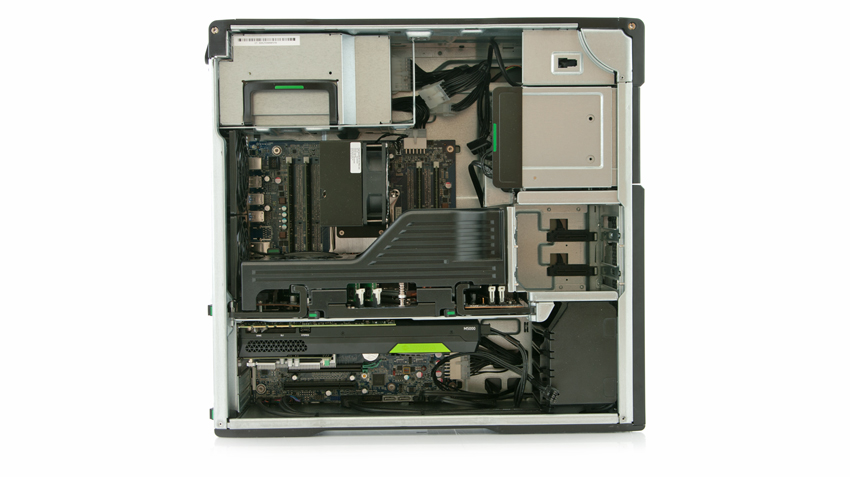

Снятие боковой панели показывает плотно упакованную, но хорошо продуманную компоновку компонентов. Внутри можно увидеть: 2 внешних 5,25" и 2 внутренних 3,5" отсека, процессоры Intel Xeon E5-2667 (второй разъем модуля ЦП чуть ниже ЦП 0), блок питания с мощностью 925 Вт и эффективной мощностью 90% питания и 4 слота DIMM для регистровой памяти DDR4 ECC.

Внизу находится большинство слотов и разъемов: один PCIe x8 Gen 3, один PCIe x1 Gen 2, один PCIe x4 Gen 2 и один PCI-слот, а также два слота PCIe x16 Gen 3 чуть выше. Есть также шесть портов SATA 6 Гбит/с.

Чипсет Intel Series C612, который поддерживает процессоры Intel Xeon серии E5-1600 и E5-2600, использует встроенный 4-канальный контроллер памяти и улучшения микроархитектуры. Он также использует большой кэш L3 (для повышения быстродействия) и использует Intel QuickPath Interconnect (QPI), соединяя процессоры и контроллеры ввода/вывода со скоростью выше 9,6 ГТ/с.

Z640 поддерживает графическую карту до 225 Вт или вычислительную карту в основном графическом слоте. Вторая графическая карта может быть установлена во втором слоте PCIe Gen3 x16, в то время как третья и четвертая графическая карта (2D) может быть вставлена в слоты PCIe 2. HP указывает, что общее энергопотребление всех установленных карт не может превышать 375 Вт, так как это может привести к отключению источника питания. HP также добавила термодатчики внутри рабочей станции Z640, которые предназначены для регулирования вентиляторов компьютера для поддержания приемлемой и эффективной температуры корпуса.

Мы будем использовать видеокарты PCI Express 3.0 x16 рабочей станции NVIDIA Quadro M2000 и NVIDIA Quadro M5000 (которые мы будем тестировать в разделе производительности ниже).  Первая видеоадаптер — это профессиональное графическое решение среднего класса, оснащенное 4 ГБ памяти GDDR5 и четырьмя многопоточными выходами DisplayPort 1.2, каждый из которых поддерживает истинное разрешение 4K 4096 x 2160 при 60 Гц.  В общем и целом, NVIDIA Quadro M2000

Технические характеристики рабочей станции HP Z640

Форм-фактор: стеллажная башня
Операционная система:
Windows 10 Pro 64
Windows 10 Home 64
Windows 8.1 Pro 64
Windows 7 Профессиональная 64
Windows 7 Professional 64 (доступно через права на понижение версии из Windows 10 Pro 64)
Windows 7 Professional 64 (доступно через права на понижение версии из Windows 8.1 Pro 64)
Установочный комплект HP для Linux
Семейство процессоров:

• Процессоры Intel Xeon E5 2600 v4
• Процессоры Intel Xeon E5 2600 v3
• Процессоры Intel Xeon E5 1600 v4
• Процессоры Intel Xeon E5 1600 v3

Чипсет: Intel C612
Память:

• 256 ГБ DDR4-2400 ECC регистровой оперативной памяти
• 4 DIMM (с 1 процессором) и 8 DIMM (с 2 процессорами)
• Скорость передачи до 2400 т/с. Поддерживаются только регистровые и EIM DIMM с пониженной нагрузкой.

Контроллеры дисков:

• Интегрированный SATA 6,0 Гбит / с;
• LSI 9217-4i4e 8-портовый SAS 6,0 Гбит / с RAID (дополнительно);
• LSI MegaRAID 9270-8i SAS 6,0 Гбит / с ROC RAID-карта и резервный блок батареи iBBU09 (дополнительно);
• Встроенный заводской RAID для дисков SATA / SAS (RAID 0, 0 Data, 1, 5 и 10);
• Встроенный RAID-массив для SSD с интерфейсом PCIe (RAID 0 Data)

Внутреннее хранилище:

• 300 ГБ до 600 ГБ SAS (15000 об / мин)
• 300 ГБ до 1,2 ТБ SAS (10000 об / мин)
• 500 ГБ до 4 ТБ SATA (7200 об / мин)
• SATA SED 500 ГБ (7200 об / мин)
• 128 ГБ до 1 ТБ SATA SSD
• 256 ГБ до 512 ГБ SATA SED SSD
• 1 ТБ (8 ГБ кэш) SATA SSHD
• 256 ГБ до 512 ГБ HP Z Turbo Drive (PCIe SSD)
• 256 ГБ до 1 ТБ HP Z Turbo Drive G2 (PCIe SSD)
• 512 ГБ (2 x 256 ГБ) до 2 ТБ (4 x 512 ГБ) HP Z Turbo Quad Pro (PCIe SSD)

Оптическое хранилище: тонкий SATA DVD-ROM; Тонкий SATA SuperMulti DVD-рекордер; Тонкий SATA BDXL Blu-Ray писатель

Дополнительное хранилище: устройство чтения карт памяти 15-в-1 (опция); Съемная рамка / держатель HP DX115 HDD (приобретается дополнительно)

Доступная графика:

• Professional 2D: NVIDIA NVS 310 (1 ГБ); NVIDIA NVS 315 (1 ГБ); NVIDIA NVS 510 (2 ГБ)
• Entry 3D: NVIDIA Quadro K420 (2 ГБ); NVIDIA Quadro K620 (2 ГБ); AMD FirePro W2100 (2 ГБ)
• 3D среднего класса: NVIDIA Quadro M2000 (4 ГБ); NVIDIA Quadro K2200 (4 ГБ); NVIDIA Quadro K1200 (4 ГБ); AMD FirePro W4300 (4 ГБ); AMD FirePro W5100 (4 ГБ)
• High-End 3D: NVIDIA Quadro M6000 (24 ГБ); NVIDIA Quadro M5000 (8 ГБ); NVIDIA Quadro M4000 (8 ГБ); AMD FirePro W7100 (8 ГБ)
• Высокопроизводительные вычисления на GPU: NVIDIA Tesla K40

Контроллер ввода/вывода: HP IEEE 1394b FireWire PCIe (приобретается отдельно). 1-портовая плата ввода/вывода HP Thunderbolt 2 PCIe (приобретается дополнительно)
Аудио: встроенный Realtek HD ALC221
Сетевое оборудование: Разъем RJ-45 (встроен в материнскую плату), сетевой контроллер локальной сети на платформе Intel I218LM GbE, 10/100/1000 Мбит/с.

Слоты расширения: 2 PCIe Gen3 x16; 1 PCIe Gen3 x8; 1 PCIe Gen2 x4; 1 PCIe Gen2 x1; 1 Разъем PCI

Порты и разъемы:

• Спереди: 4 USB 3.0; 1 микрофон; 1 гарнитура
• Сзади: 4 USB 3.0; 2 USB 2.0; 2 PS / 2; 1 RJ-45; 1 аудио линия в; 1 аудио выход
• Внутренний: 1 USB 2.0; 1 USB 3.0

Отсеки для дисков (внутренние):

• Два 3,5-дюймовых отсека для дисков (внешний)
• Два 5,25 "; один тонкий ODD

Безопасность: соленоидный замок корпуса HP и датчик открытия корпуса

Мощность блока питания:925 Вт, КПД 90%, активный PFC

Размеры (Ш х Г х В): 17,5 х 46,48 х 44,45 см

Вес: 15 кг

Надежность памяти также не является проблемой для HP, поскольку она предлагает прогнозирование ошибок ECC с помощью Z640. Когда компьютер обнаруживает чрезмерное количество ошибок памяти для проверки и исправления ошибок (ECC), он выдает локальное предупреждающее сообщение, содержащее информацию о данном модуле памяти DIMM.

Это позволяет исправить проблемы до того, как станет слишком поздно, и вы застрянете с неисправимыми ошибками памяти, потерей критически важных данных и незапланированным простоем. Модули памяти ECC DIMM являются стандартными для этой рабочей станции.

Производительность

Для того чтобы протестировать рабочую станцию HP Z640, были использованы различные тесты, которые демонстрируют, как она работает в ресурсоемких рабочих нагрузках и тестах хранения, а также демонстрируют преимущества турбо-приводов HP Z.

В нашем первом тесте мы рассмотрим производительность видеокарты HP Z640. Для этого мы установили PCMark, инструмент, который рассчитывает производительность на уровне системы и компонентов и чаще всего представляет типичные домашние рабочие нагрузки для всех типов ПК, включая планшеты, мобильные рабочие станции и настольные компьютеры. Хотя PCMark тестирует несколько категорий (в том числе типичное использование на работе, домашнее использование и творческое использование), мы будем рассматривать только эталонные тесты Storage.

PCMark проверяет производительность любых дисков, установленных в системе. В частности, он использует трассировки, записанные в Adobe Creative Suite, Microsoft Office и ряде более популярных видеоигр, для измерения реальных различий в производительности между устройствами хранения. Здесь HP Z640 показал впечатляющий показатель PCMark 5014 с пропускной способностью 330,68 МБ/с, что было достигнуто благодаря использованию двух Z Turbo Drive.

PCMark Storage

Наш первый тест измеряет последовательную производительность 2 МБ. Здесь приводы Z Turbo дали нам впечатляющую скорость записи 1461,15 МБ/с и скорость чтения 1661,32 МБ/с внутри Z640.  Для HP Z620 максимальная скорость чтения составляла 1527,85 МБ/с, а для последовательных скоростей - 1420,77 МБ/с.

В режиме произвольной передачи результаты 1365,75 МБ/с запись и 1396,41 МБ/с чтение при использовании в качестве основного накопителя Z640. Используя конфигурацию Z1 (то есть как дополнительный диск), он отправил 1479,55 МБ/с на чтение и 1406,12 МБ/с.

При переключении на более мелкие 4K произвольные передачи накопители HP Z Turbo показывали 75,58 МБ/с и 29,44 МБ/с в Z640. Как дополнительный диск внутри HP Z1, он имел скорость чтения 52,45 МБ/с и скорость записи 165,06 МБ/с.

В пропускной способности, HP Z640 достиг 7535,8 операций чтения-записи в секунду и 19347,88 операций ввода-вывода в секунду.

Наши тесты с задержкой записи 4K показали, что HP Z640, оснащенный приводами Turbo, показал среднюю задержку в 0,0512 мс и максимальную задержку в 8,739 мс.

Последняя серия синтетических тестов сравнивает жесткие диски в серии серверных смешанных нагрузок с глубиной очереди от 1 до 128. Каждый из наших тестов профилей серверов имеет сильное предпочтение активности чтения, начиная с 67% чтения с нашей базой данных.

Во-первых, это наш профиль базы данных с 67% -ной загрузкой чтения и 33% записи, в основном, с размерами передачи 8K. В тесте приводы HP Z Turbo зафиксировали диапазон от 7823,95 IOPS до 103342,64 IOPS.

Следующий профиль рассматривает файловый сервер с рабочей нагрузкой чтения 80% и записи 20%, распределенной по разным размерам передачи, от 512 байт до 64 КБ. Результаты здесь показывают аналогичные результаты, поскольку диски HP Z Turbo демонстрировали аналогичную производительность, начиная с 7515,22 и достигая 94943,49 IOPS в терминале при использовании в качестве основного диска в Z640 (снова за Z1).

Наш профиль веб-сервера доступен только для чтения с разным размером передачи от 512 байт до 512 КБ. В Z640 накопители Z показали диапазон от 6952,08 IOPS до 97915,49 IOPS. Рабочая станция Z1 достигла пика 98164,51 IOPS.

В последнем профиле рассматривается активность рабочих станций с 20% -ной записью и 80% -ной читающей смесью с использованием 8K-передач, что показало диапазон IOPS от 7179,97 в пакете до 116 728,22 в терминале.  Многофункциональная рабочая станция Z1 G3 HP может похвастаться аналогичным диапазоном от 11 673,55 IOPS до 124 016,92 IOPS.

Заключение

HP Z640, безусловно, является гибкой рабочей станцией, которая дает пользователям возможность установить второй процессор. Система использует чипсет Intel C612, который поддерживает до 22-ядерных процессоров Intel Xeon E5-1600 и E5-2600. Кроме того, Z640 отлично справляется с задачей обеспечения максимальной производительности в таком небольшом шасси, предлагая простой в использовании дизайн без инструментов и впечатляющий набор возможностей расширения для своего размера (вы можете добавить возможности хранения  или дополнительные опции ввода/вывода без проблем). HP Z640 может быть оснащен максимальной 256 ГБ (8x32 ГБ) 2400 МГц DDR4 RDIMM ECC памяти и предлагает множество внутренних вариантов хранения, которые включают несколько конфигураций SSD. Благодаря эффективному использованию радиаторов и вентиляторов, а также активному управлению вентилятором, HP Z640 предлагает уровень шума, который даже ниже, чем у его предшественника. Он также поставляется с встроенными ручками для переноски, что позволяет легко перемещать устройство.

Чтобы измерить общую производительность HP Z640, были проведены различные тесты, чтобы продемонстрировать, как он работает в ресурсоемких и случайных рабочих нагрузках, а также тесты хранилища, чтобы продемонстрировать преимущества Z Turbo Drive G2. Мы также нацелены на производительность видеокарт. Во время наших тестов PCMark HP Z640 показал впечатляющий результат 5014 с пропускной способностью 330,68 МБ/с.
