Выбор в пользу 1U низкопрофильных стоечных (rack) серверов часто подразумевал жертву в таких областях, как емкость дисковой подсистемы и отказоустойчивости, но обзор HP Proliant DL 360 G5 явно показывает, что это больше не так.

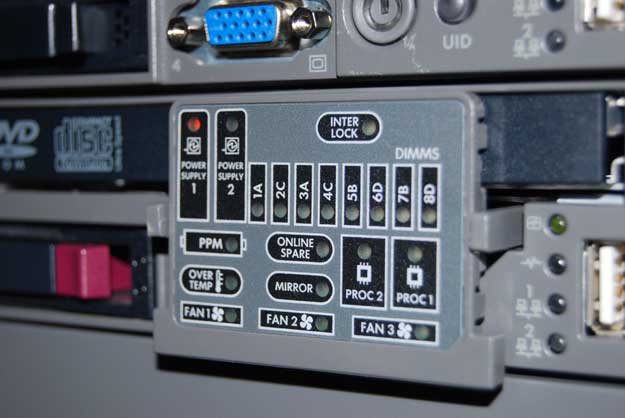

Компания Hewlett Packard является первым поставщиком серверов, который сделал скачок к меньшему форм фактору жестких дисков SFF (2.5 дюйма). И как результат HP Proliant DL 360 G5 имеет достаточно места для установки до 6 hot-plug дисков SFF на передней панели. Тут же размещаются 2 USB 2.0 порта, привод DVD/DVD-RW, VGA, кнопка включения, светодиоды идентификации (UID), питания и двух сетевых адаптеров, а так же выдвижной диагностический дисплей, позволяющий следить за состоянием таких критически важных компонентов, как память, процессоры, системы охлаждения и питания.
На задней панели слева от двух блоков питания расположен синий светодиод идентификации UID, два Gb сетевых адаптера NC373i, PS/2 порты под мышь и клавиатуру, VGA, Serial, два USB 2.0 и выделенный для удаленного управления сервером порт iLO2.
HP Proliant DL 360 G5 поддерживает установку до двух четырехъядерных процессоров Intel Xeon 5400/5300 Series (до 3.33 GHz) или двухъядерных Intel Xeon 5200/5100 Series. Есть правда, одна особенность, как оказалось DL 360 G5 поставляется с двумя видами материнских плат и от этого напрямую зависит поддержка процессоров:
412199-001 – только двухъядерные Intel Xeon 5000/5100 Series
436066-001 – добавлена поддержка четырехъядерных Intel Xeon 5300/5400 Series.
Полный список поддерживаемых процессоров представлен на рисунке ниже.
Сервер HP Proliant DL 360 G5 поддерживает установку да 64 GB (8 x8GB) оперативной памяти DDR2-667 MHz планками PC-5300 FB-DIMM. Максимальная частота работы равна 1333 MHz и основана на частоте FSB установленных процессоров. При близком рассмотрении видно, что память устанавливается парно. Слот 1 и 3 - первая пара, называется Bank A, слот 2 и 4 – вторая, Bank B и так все четыре пары. Эти комбинации отчетливо видны на материнской плате.
В зависимости от модели сервера (Base, Performance, Entry, High Efficiency) HP Proliant DL 360 G5 поставляется либо с 6 активными отсеками под диски SFF, либо – с 4-мя. Хотя при четырех-дисковой конфигурации сервера ничего не мешает докупить кабель (P/N 399546-B21) и активировать 2 оставшихся отсека. Дисковая подсистема обслуживается SAS/SATA RAID контроллером HP Smart Array P400i с возможностью расширения кэш-памяти до 512 MB и установкой батарейной защиты. Что позволяет создавать аппаратные RAID-массивы 0/1/10/5/6 и использовать возможность hot plug для SAS и SATA SFF дисков. Максимальный объем хранимых данных составляет 1.8 TB (6 x 300 GB) для SAS и 3.0 TB (6 x 500 GB) – для SATA дисков.
Система охлаждения DL 350 G5 представлена девятью отказоустойчивыми вентиляторами, работающими по схеме N + 1. Они расположены между передней панелью и процессорными радиаторами, таким образом, воздушный поток проходя через корзины с жесткими дисками, охлаждает процессоры и далее все необходимые компоненты: память, чипсет, слоты расширения, RAID-контроллер. Вентиляторы, для простоты обслуживания, разделены на 3 блока и выполнены в виде картриджей.
Для замены или техобслуживания достаточно просто выщелкнуть из материнской платы цельный блок вентиляторов.
Возможности расширения HP Proliant DL 360 G5 обеспечивает плата PCI Riser Cage, расположенная между слотами памяти и блоками питания. По двум сторонам платы расположены один слот PCI-Express x16 и один PCI-Express x 8 low profile. Это позволяет устанавливать в нее сетевые и оптоволоконные адаптеры QLogic, Emulex, Brocade. Сама плата PCI-Riser Cage фиксируется четырьмя специальными болтами под шестигранный ключ, который можно найти на пластиковом кожухе охлаждения, установленном поверх SAS-RAID контроллера.
На задней панели HP Proliant DL 360G5 находятся 2 отсека для установки 700W hot swap блоков питания, это обеспечивает отказоустойчивость, то есть при выходе из строя одного блока – второй мгновенно возьмет подачу питания на себя.
Используя измеритель мощности, мы увидели, что в режиме простоя сервер потребляет 30W. При помощи Windows Server 2003 и программы SiSoft Sandra мы получили средний результат в 213W в работе, и 310 W – при максимальной нагрузке всех восьми ядер каждого процессора Intel Xeon E5450 3.0 GHz.
Компания Hewlett Packard предлагает дополнительное программное обеспечение, которое позволяет вам получить доступ к данным, возвращаемым SNMP-агентами. System Management Homepage – одно из таких Web-приложений. На данном изображении показывается статус SAS-RAID контроллера в нашем сервере.
А тут видно график энергопотребления за последние 24 часа.
Отдельно следует сказать о дистанционном управлении сервером. Оно обеспечивается специальным чипом iLO2 (integrated lights out), под который отдельно выделен порт на задней панели HP Proliant DL 360 G5.
Что позволяет через интуитивно понятный и простой Web-интерфейс получить доступ к управлению сервером: включить/выключить, перезагрузить, посмотреть состояние/температуру критически важных компонентов. Если этого функционала недостаточно, то при покупке лицензионного ключа iLO2 Advanced Pack появиться возможность использовать, до этого недоступные, Virtual Media (ISO, DVD, CD) и Virtual KVM.
Вывод: Наряду с превосходными средствами управления, HP Proliant DL 360 G5 предлагает впечатляющие возможности расширения, немалую емкость и потенциал защиты данных, а также низкий профиль конструкции и невысокая цена делают его отличной покупкой в этом ценовом сегменте.
