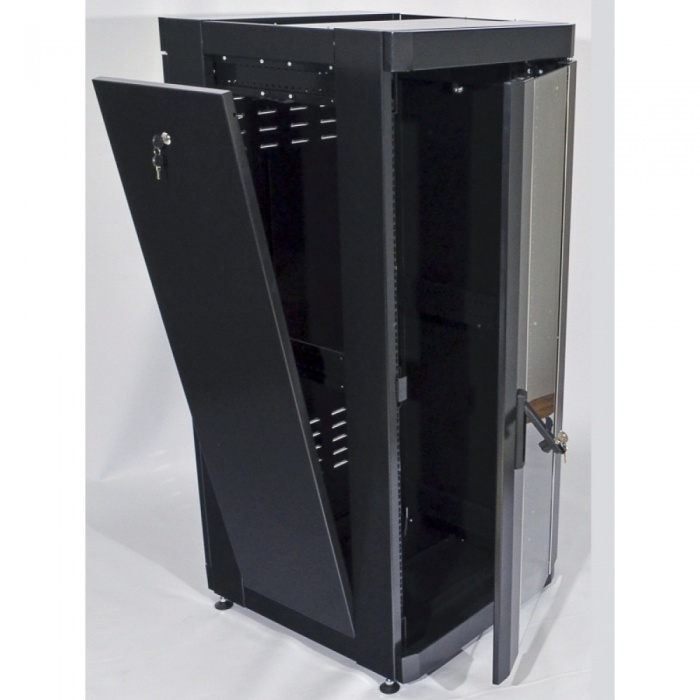

Шкаф CMS 19" 28U, 610х675, усиленный, черный (UA-MGSE2866MB)

Серверный шкаф 19" 28U серии MGSE с передними дверями из каленого стекла и задней глухой дверцей предназначен для организации коммутационного узла в офисных и серверных помещениях. Благодаря двум парам направляющих с лицевой и задней стороны и допустимой нагрузке в 500 кг, в шкафах на четыре точки крепления размещают оборудование, такое как серверы, блок бесперебойного питания повышенной ёмкости и полки глубиной более 450 мм. Двусторонняя конструкция позволяет как устанавливать оборудование с двух сторон, увеличивая высоту в юнитах в два раза, так и масштабировать сеть в будущем, например, в настенный шкаф на 18U можно установить только 18 патч-панелей, в напольный шкаф 18U устанавливается уже 36 панелей.

Глубина шкафа CMS выбирается, исходя из глубины серверного оборудования, которое нужно в нем разместить. Доступно три варианта: 675 мм, 865 мм и 1055 мм. Глубина должна быть не меньшей чем глубина сервера + 140 мм (на 70 мм выступает шнур питания, 70 мм нужно оставить перед передним стеклом).

Несмотря на то, что 19-дюймовые направляющие можно зафиксировать вплотную к передней или задней двери, надо оставлять место для соединительных шнуров и кабельных организаторов.

В связи с тем, что коммутационный шкаф имеет большой вес и не всегда собранную конструкцию можно пронести в узких коридорах или занести через узкий дверной проём, он поставляется в разобранном виде в 3-4-х коробках, каждую из которых способен поднять один человек. Шкаф состоит из максимально симметричных деталей, чтобы упростить процесс монтажа. Собирая его, монтажник не думает о том верх это или низ, правая деталь или левая. Исключение — это промаркированные 19" направляющие и крепления передней и задней двери. Благодаря массовому применению клепаных гаек и нарезанной резьбы, шкаф способен собрать один человек (нет соединений, где нужна третья рука). Точность позиционирования элементов крепления позволяет дотягивать каждый винт сразу до конца, что избавляет от необходимости что-то центровать или регулировать.

Охлаждение серверного шкафа можно реализовать, установив вентиляционный блок из 3-х вентиляторов SUNNON (заказывается отдельно), который монтируется вместо заглушки. Каждую заглушку можно заменить вентиляторными блоками, которые можно соединить между собой шнуром С13-С14 (компьютер – монитор). Каждый вентиляторный блок можно подключить к термостату и организовать каскадное включение. Питание вентиляторного блока подключается с помощью шнура CEE7-C13 (обычный шнур питания компьютера).

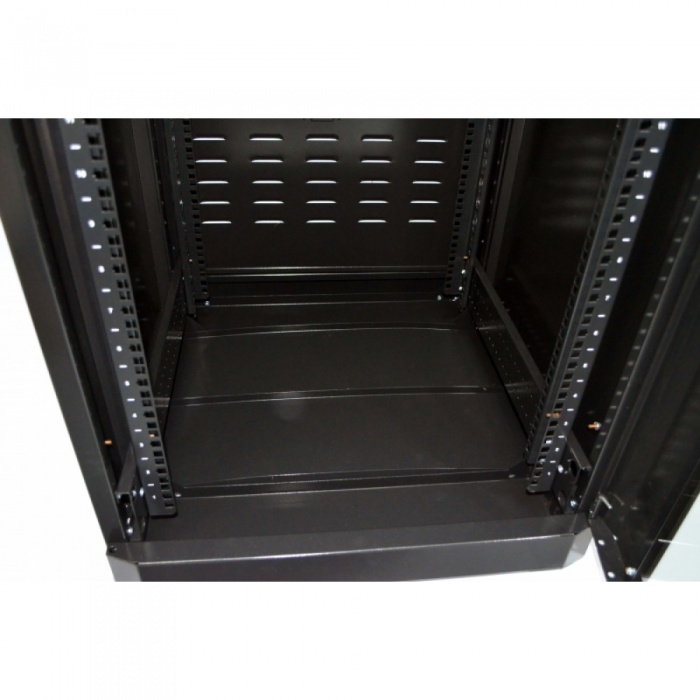

В комплекте шкафы MGSE на одну заглушку меньше, поэтому в шкаф заводят электрические и коммутационные кабели через не заглушенное отверстие или заказывают щеточный кабельный ввод, который монтируется вместо заглушки.

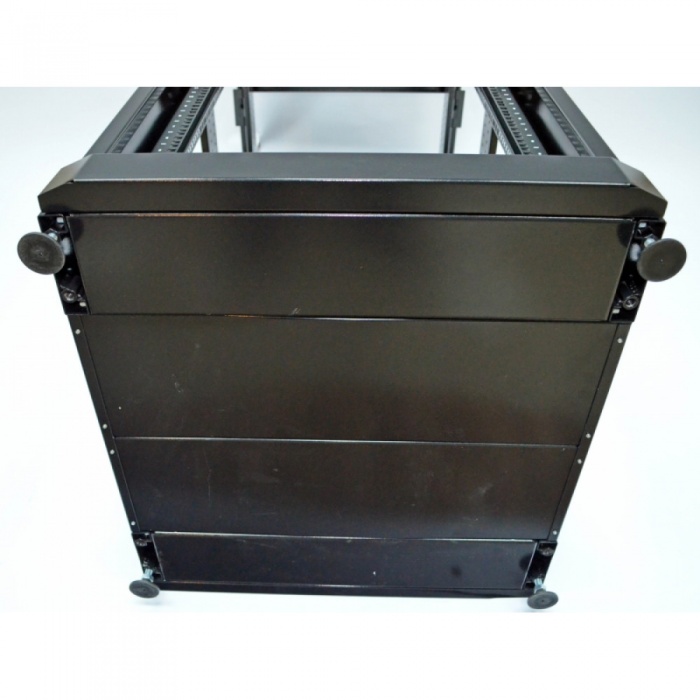

Конструкция имеет 8 приваренных гаек для монтажа ножек, расположенных в углах вертикального элемента каркаса, что позволяет установить коммутационный шкаф в серверной и отрегулировать горизонтальное положение. 8 креплений необходимо для того, чтобы можно было поставить шкафы вплотную (в одном ножки остаются по краям, у второго – ближе к середине). 4 ножки входят в комплект. Для монтажа колёс необходимо самостоятельно сделать отверстия в элементе каркаса.

• Коммутационный шкаф поставляется в разобранном виде в 3-х или 4-х коробках. Благодаря массовому применению клёпаных гаек, его способен собрать один человек за 30-40 минут.

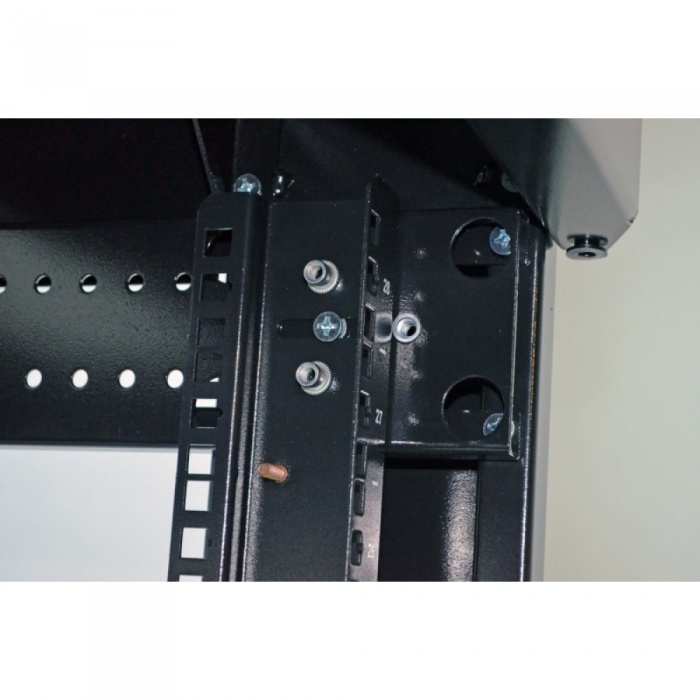

• На вертикальные 19" направляющие нанесена маркировка юнитов.

• В шкафах шириной в 800 мм можно увеличить ширину с 19 дюймов до 21 дюйма.

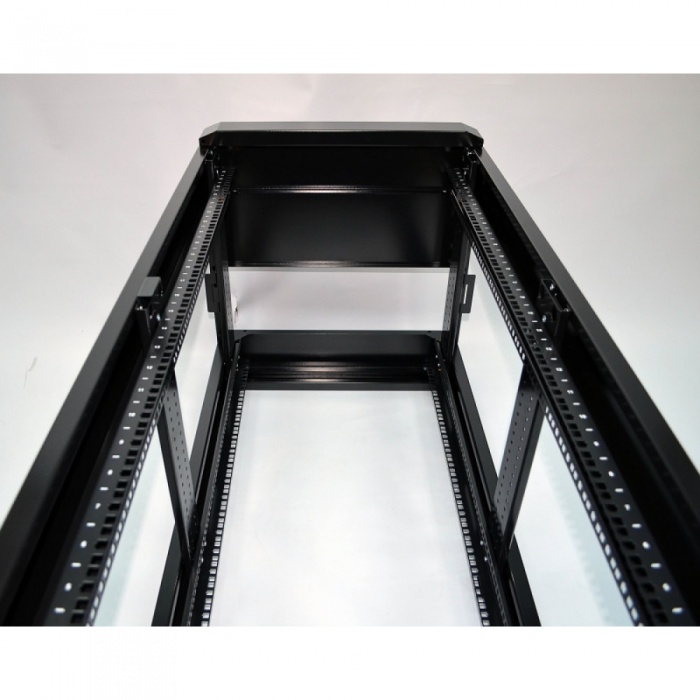

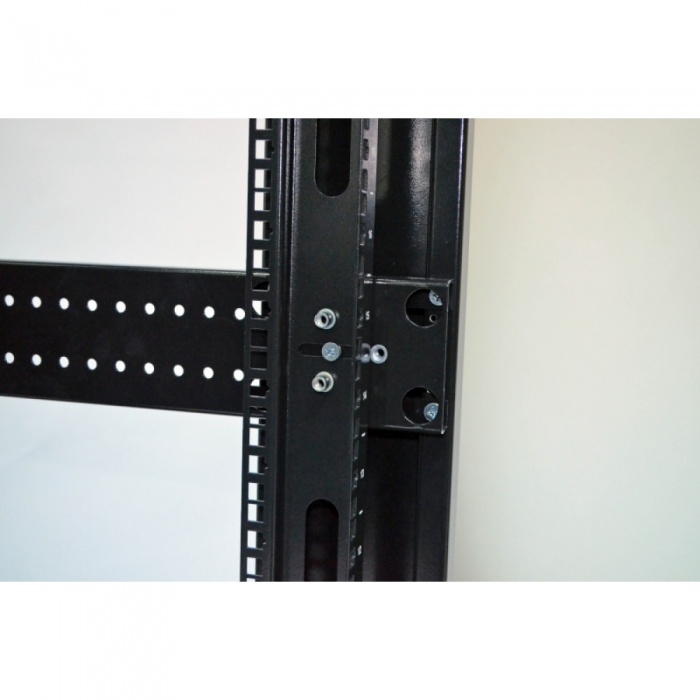

• Расстояние между направляющими регулируется по глубине.

• В линейке CMS MGSE присутствуют шкафы глубиной 1055 мм, что больше, чем у аналогичных производителей, и даёт дополнительное пространство для размещения кабеля и вентиляции.

• Для принудительной вентиляции дополнительно применяются 3-х вентиляторные блоки, монтируемые в крышу или в пол, возможна установка нескольких блоков и параллельное подключение кабелем питания С13-С14.

• Для защиты шкафа от попадания пыли дополнительно можно установить щеточный ввод;

• Ножки идут в комплекте, колеса заказываются отдельно.

• Шкаф окрашен порошковой краской (мелкая шагрень матовая), подобранной таким образом, чтобы он имел эстетический вид и длительный срок эксплуатации. Выполнен в двух цветах: чёрный и серый.

• Толщина металла:

- Вертикальный элемент каркаса: 2 мм;

- Передние двери, направляющие, стенки: 1,5 мм;

- Боковые двери, задние двери, заглушки: 1 мм.

Характеристики:
Модель: UA-MGSE2866MB

Тип: Напольный шкаф 19 "

Высота: 28U

Высота, мм: 1355

Глубина, мм: 675

Ширина, мм: 610

Конструктив, дюйм: 19

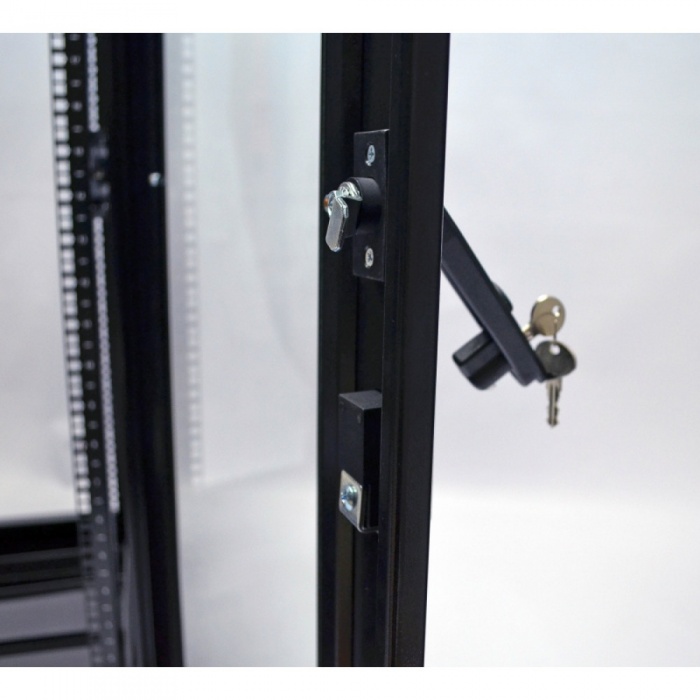

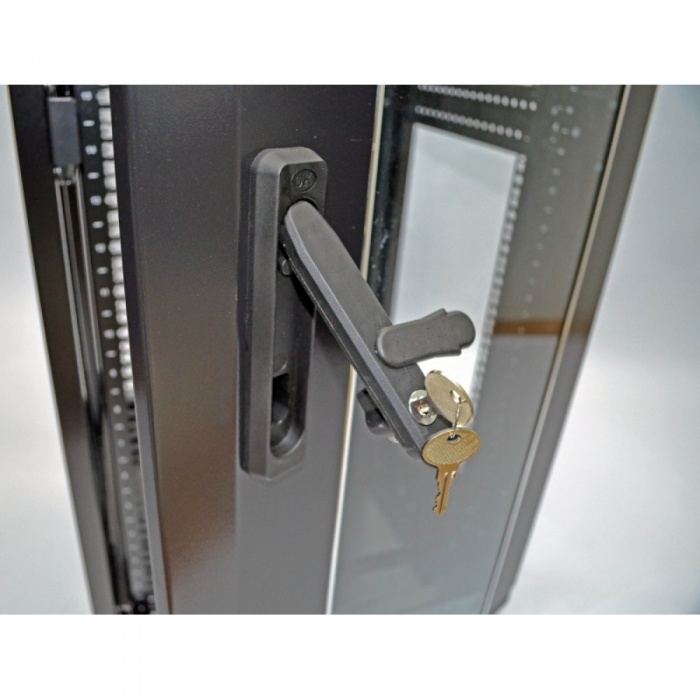

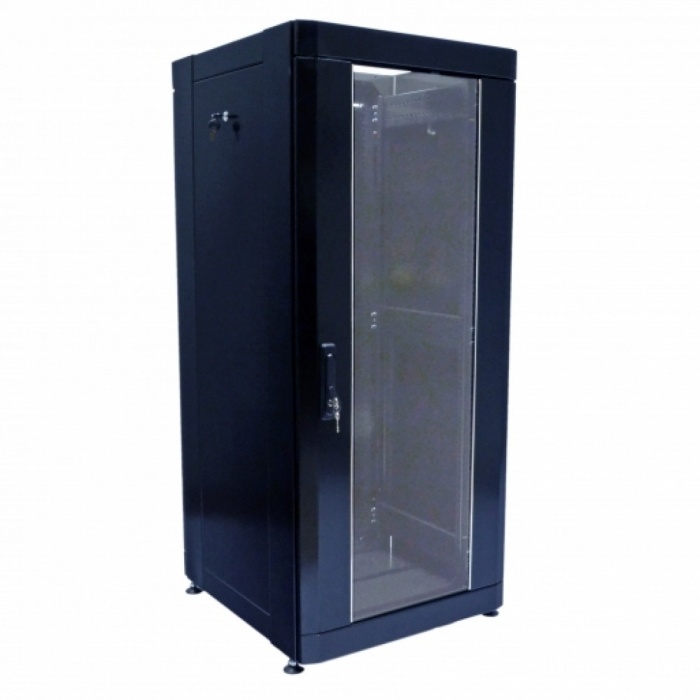

Дверь передняя: каленное стекло и замок с поворотной ручкой

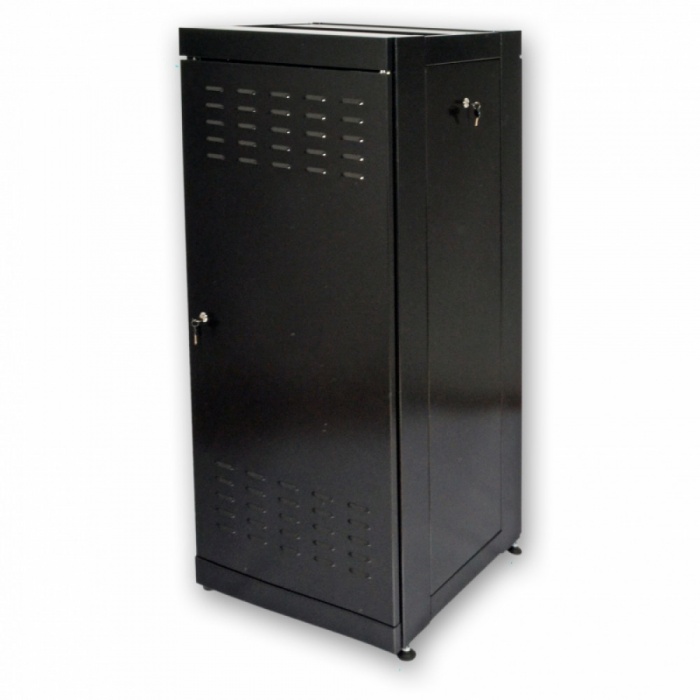

Дверь задняя: цельнометаллические с перфорацией типа "жабры" и замком

Боковые стенки: съемные с замком

Направляющие: две пары с маркировкой юнитов

Цвет: черный, RAL 9005

Толщина металла, мм: 1 – 2

Максимальная нагрузка, кг: 450

Класс защиты от внешних факторов: IP 20

Вес, кг: 74

Размер упаковки (кг, д*ш*в):

- коробка №1: 21.2, 140*20*13

- коробка №2: 28.7, 126*61*13

- коробка №3: 24, 63*52*13

Инструкция по монтажу серверного шкафа CMS прилагается.

Гарантийный срок эксплуатации – 12 месяцев со дня продажи.

Продукция имеет сертификат соответствия № 1О094.008721-21
