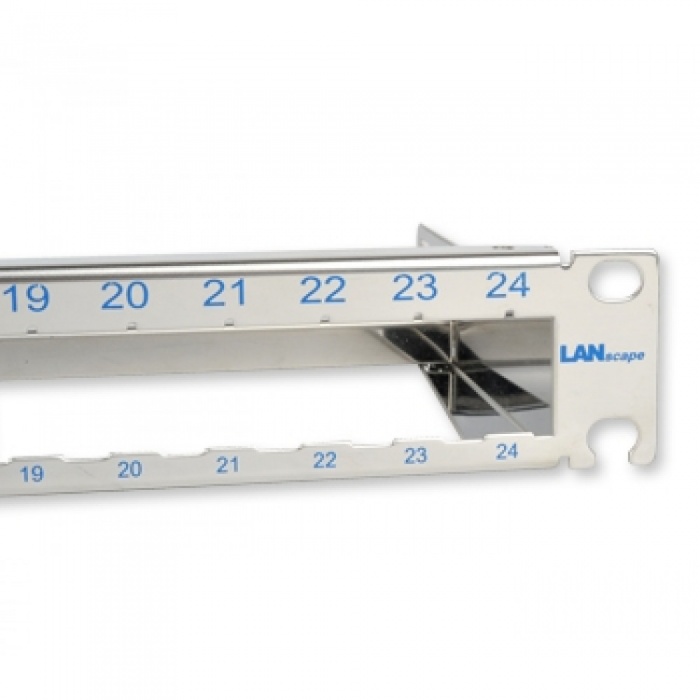

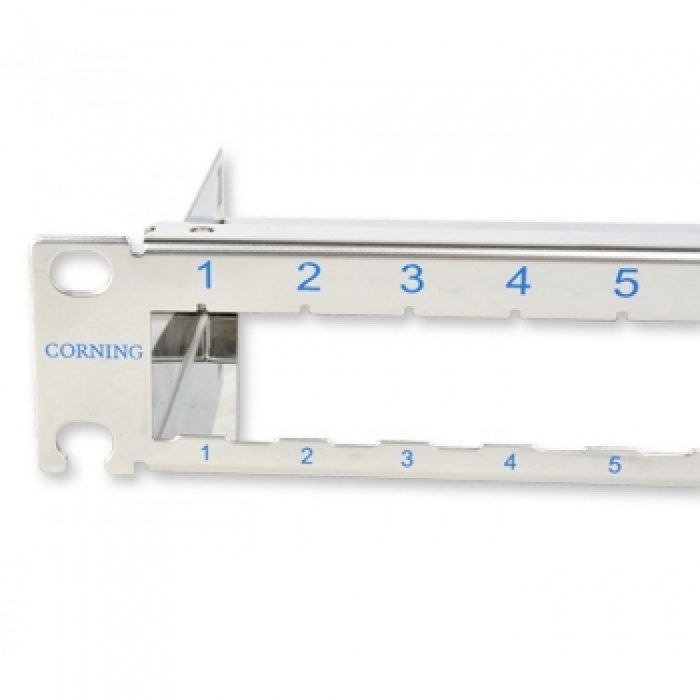

Патч-панель Corning для 24 модулей LANscape, 1U, 19"

Модульная патч-панель 1U на 24 порта LANscape – одна из составных частей структурированной кабельной системы (СКС), предназначена для расключения витой пари со стороны точки коммутации, например в серверном шкафу или коммутационной стойке. Патч-панель изготовлена из нержавеющей стали и рассчитана на подключения заземления. Конструкция предусматривает кабельный органайзер для фиксации 24 кабелей витой пары пластиковыми стяжками. Для неиспользуемых портов под модули предусмотрены пластиковые заглушки с креплением формата LANscape серии FutureCom (опционально). Патч-панель предназначена для установки модулей S250 и S500, дополнительно есть возможность установить адаптер под модули KeyStone с креплением LANscape.

Преимущество модульной патч-панели:

• возможность комбинировать экранированные модули FTP и STP с модулями без экрана UTP;

• все порты промаркированы цифрами;

• патч-панель с кабельным организатором к которому подводимые кабели крепятся стяжками;

• возможность заземлить патч-панель благодаря изготовленной из оцинкованной стали крепежной планки под модули RJ-45;

• удобство расключения витой пары, простота последующего увеличение сети;

• в двух нижних овальных крепежных отверстиях высечена прорезь, что позволяет установить патч-панель в серверный шкаф или стойку одной рукой;

• сервисное обслуживание зачастую не требует демонтажа патч-панели из направляющих 19″;

• возможность комбинации медных кабельных линий с оптоволоконными линиями, устанавливая оптические адаптеры и медные модули;

• экономия при построении сети менее 24 портов, модульная патч-панель дает возможность купить нужное количество модулей, не переплачивая за неиспользуемые порты.

Характеристики:
Артикул: WAXWSV-02400-C001

Конструктив, дюйм: 19″

Кол-во портов: 24

Экранирование: Есть

Высота: 1U

Организатор кабеля: Есть

Тип крепления: LANscape

Материал: нержавеющая сталь

Вес, кг: 0.6

Бренд: Corning США

Гарантийный срок эксплуатации – 12 месяцев со дня продажи.

По форм-фактору патч-панели различаются по установочной ширине (10 и 19 дюймов), наличию кабельного организатора, возможностью подключения заземления для экранированных модулей RJ-45 и количеством самих модулей (12, 16, 24, 48). По высоте в юнитах патч-панели бывают 0.5U, 1U, 2U и 3U. Дополнительным отличием является крепление модулей, универсальным принято считать KeyStone, в тоже время каждый производитель разрабатывает свой тип крепления, например у Corning это LANscape а у Panduit это Mini-Com.

Стандартом считается патч-панель на 24 порта RJ-45, ее удобно монтировать, обсуживать, коммутировать. Панель на 48 портов это высокая плотность коммутации, ее сложнее монтировать, сложнее обслуживать и коммутировать, но она экономит место в серверном шкафу. При построении сети до 12 портов без значительного расширения в будущем можно выбрать панель на 16 портов, это сэкономит деньги, избавит от пустых отверстий, придав коммутации эстетический вид.

Во избежание затуханий рекомендуется использовать патч-панели с задним кабельным органайзером, это поможет избежать изгибов и заломов кабеля и упростить дальнейшее сервисное обслуживание, поскольку каждый кабель закреплен отдельно. При отсутствии заднего органайзера кабель фиксируется на основание панели один над одним, собираясь в пучок, перетянутый пластиковой стяжкой. Для обслуживания необходимо раскусить все стяжки и раздвинуть все кабеля, что с большой вероятностью приведет к появлению новых неисправностей.
