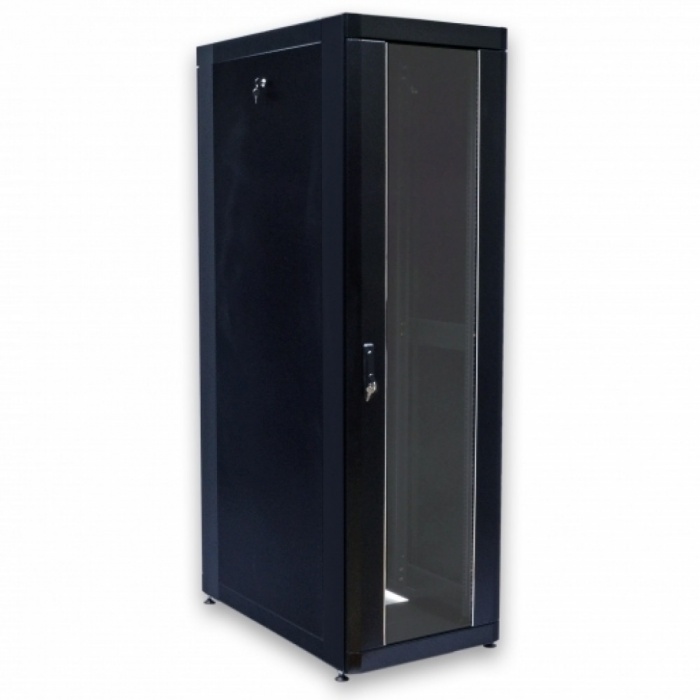

Серверный шкаф 19" 45U серии MGSE с передними дверями из каленого стекла и задней глухой дверцей предназначен для организации коммутационного узла в офисных и серверных помещениях. Благодаря двум парам направляющих с лицевой и задней стороны и допустимой нагрузке в 500 кг, в шкафах на четыре точки крепления размещают оборудование, такое как серверы, блок бесперебойного питания повышенной ёмкости и полки глубиной более 450 мм. Двусторонняя конструкция позволяет как устанавливать оборудование с двух сторон, увеличивая высоту в юнитах в два раза, так и масштабировать сеть в будущем, например, в настенный шкаф на 18U можно установить только 18 патч-панелей, в напольный шкаф 18U устанавливается уже 36 панелей.
Глубина шкафа CMS выбирается, исходя из глубины серверного оборудования, которое нужно в нем разместить. Доступно три варианта: 675 мм, 865 мм и 1055 мм. Глубина должна быть не меньшей чем глубина сервера + 140 мм (на 70 мм выступает шнур питания, 70 мм нужно оставить перед передним стеклом).
Несмотря на то, что 19-дюймовые направляющие можно зафиксировать вплотную к передней или задней двери, надо оставлять место для соединительных шнуров и кабельных организаторов.

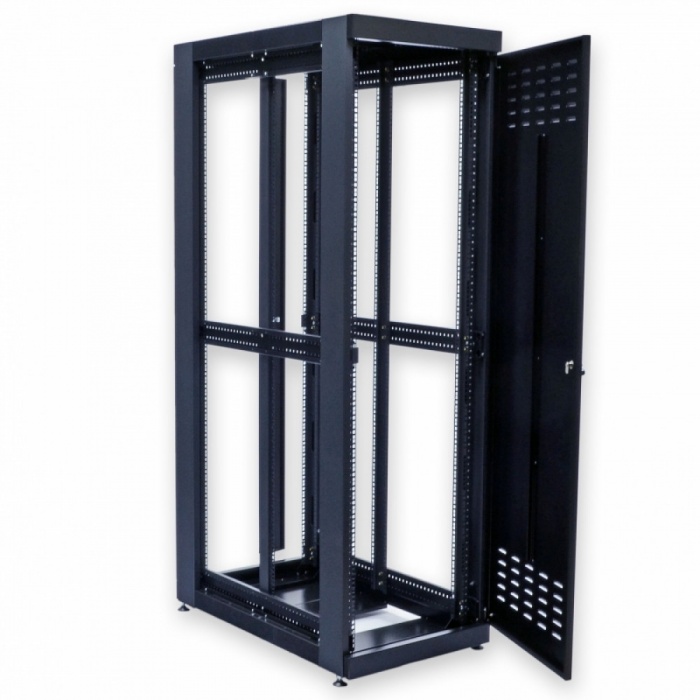

В связи с тем, что коммутационный шкаф имеет большой вес и не всегда собранную конструкцию можно пронести в узких коридорах или занести через узкий дверной проём, он поставляется в разобранном виде в 3-4-х коробках, каждую из которых способен поднять один человек. Шкаф состоит из максимально симметричных деталей, чтобы упростить процесс монтажа. Собирая его, монтажник не думает о том верх это или низ, правая деталь или левая. Исключение — это промаркированные 19" направляющие и крепления передней и задней двери. Благодаря массовому применению клепаных гаек и нарезанной резьбы, шкаф способен собрать один человек (нет соединений, где нужна третья рука). Точность позиционирования элементов крепления позволяет дотягивать каждый винт сразу до конца, что избавляет от необходимости что-то центровать или регулировать.
Охлаждение серверного шкафа можно реализовать, установив вентиляционный блок из 3-х вентиляторов SUNNON (заказывается отдельно), который монтируется вместо заглушки. Каждую заглушку можно заменить вентиляторными блоками, которые можно соединить между собой шнуром С13-С14 (компьютер – монитор). Каждый вентиляторный блок можно подключить к термостату и организовать каскадное включение. Питание вентиляторного блока подключается с помощью шнура CEE7-C13 (обычный шнур питания компьютера).
В комплекте шкафы MGSE на одну заглушку меньше, поэтому в шкаф заводят электрические и коммутационные кабели через не заглушенное отверстие или заказывают щеточный кабельный ввод, который монтируется вместо заглушки.

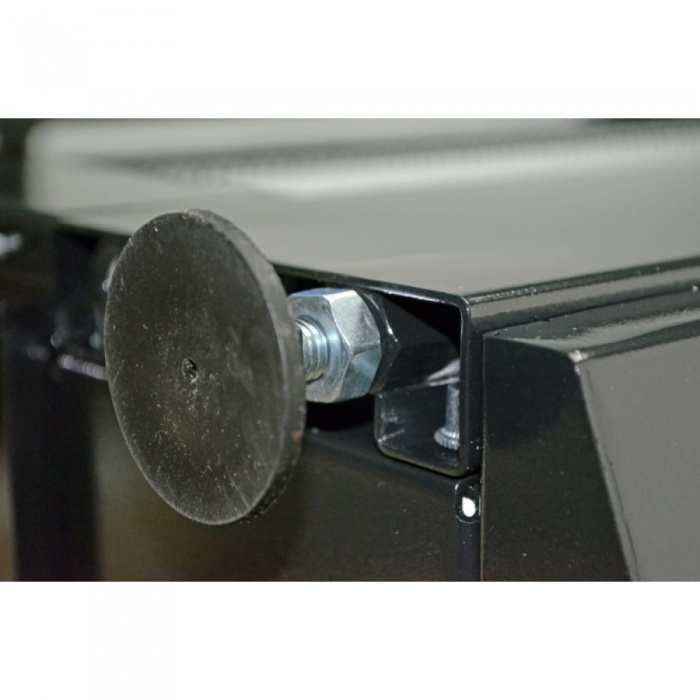

Конструкция имеет 8 приваренных гаек для монтажа ножек, расположенных в углах вертикального элемента каркаса, что позволяет установить коммутационный шкаф в серверной и отрегулировать горизонтальное положение. 8 креплений необходимо для того, чтобы можно было поставить шкафы вплотную (в одном ножки остаются по краям, у второго – ближе к середине). 4 ножки входят в комплект. Для монтажа колёс необходимо самостоятельно сделать отверстия в элементе каркаса.
• Коммутационный шкаф поставляется в разобранном виде в 3-х или 4-х коробках. Благодаря массовому применению клёпаных гаек, его способен собрать один человек за 30-40 минут.

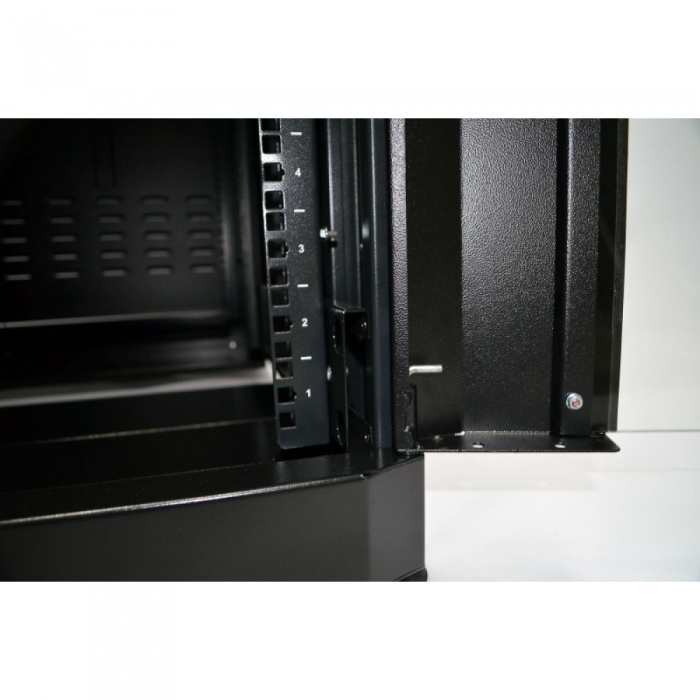

• На вертикальные 19" направляющие нанесена маркировка юнитов.
• В шкафах шириной в 800 мм можно увеличить ширину с 19 дюймов до 21 дюйма.

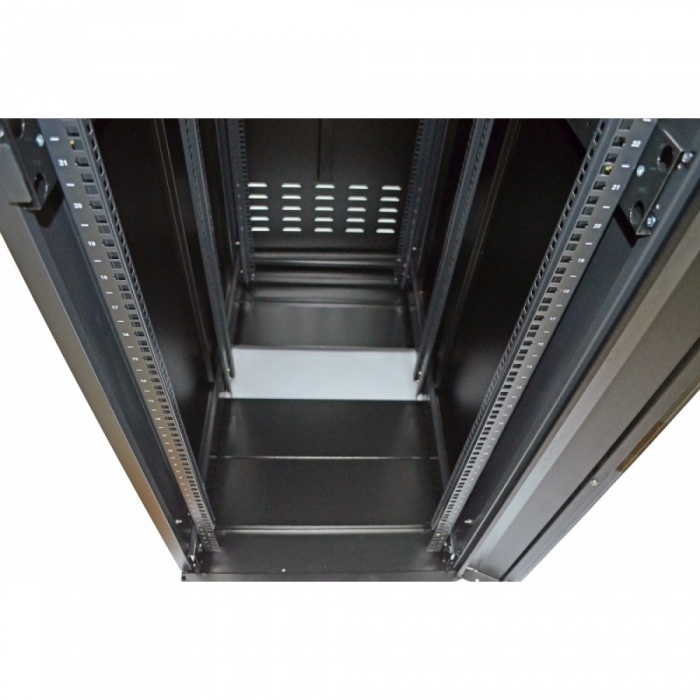

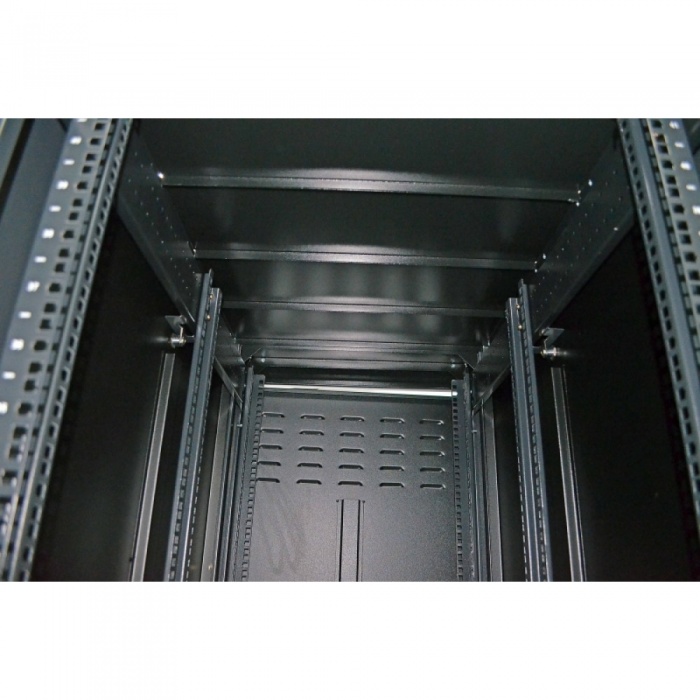

• Расстояние между направляющими регулируется по глубине.
• В линейке CMS MGSE присутствуют шкафы глубиной 1055 мм, что больше, чем у аналогичных производителей, и даёт дополнительное пространство для размещения кабеля и вентиляции.
• Для принудительной вентиляции дополнительно применяются 3-х вентиляторные блоки, монтируемые в крышу или в пол, возможна установка нескольких блоков и параллельное подключение кабелем питания С13-С14.
• Для защиты шкафа от попадания пыли дополнительно можно установить щеточный ввод;
• Ножки идут в комплекте, колеса заказываются отдельно.
• Шкаф окрашен порошковой краской (мелкая шагрень матовая), подобранной таким образом, чтобы он имел эстетический вид и длительный срок эксплуатации. Выполнен в двух цветах: чёрный и серый.
• Толщина металла:
- Вертикальный элемент каркаса: 2 мм;
- Передние двери, направляющие, стенки: 1,5 мм;
- Боковые двери, задние двери, заглушки: 1 мм.
Характеристики:
Модель: UA-MGSE45610MB
Тип: Напольный шкаф 19 "
Высота: 45U
Высота, мм: 2185
Глубина, мм: 1055
Ширина, мм: 610
Конструктив, дюйм: 19

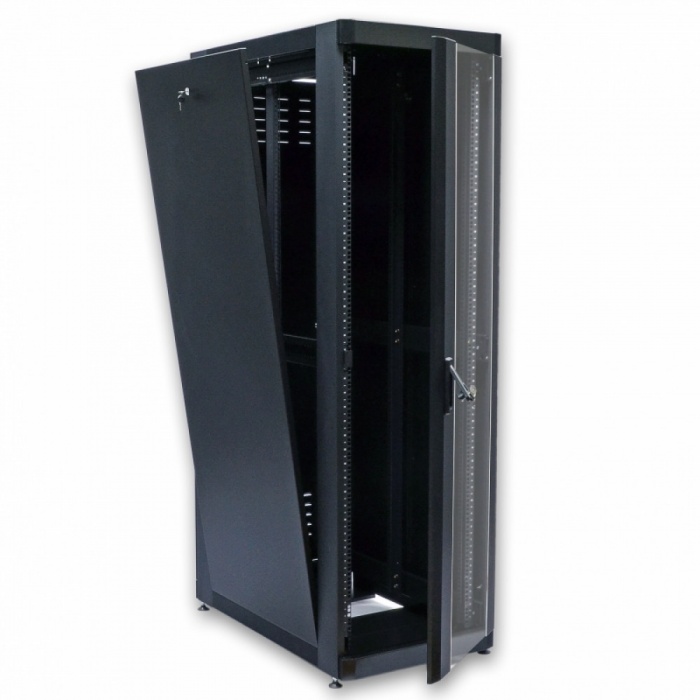

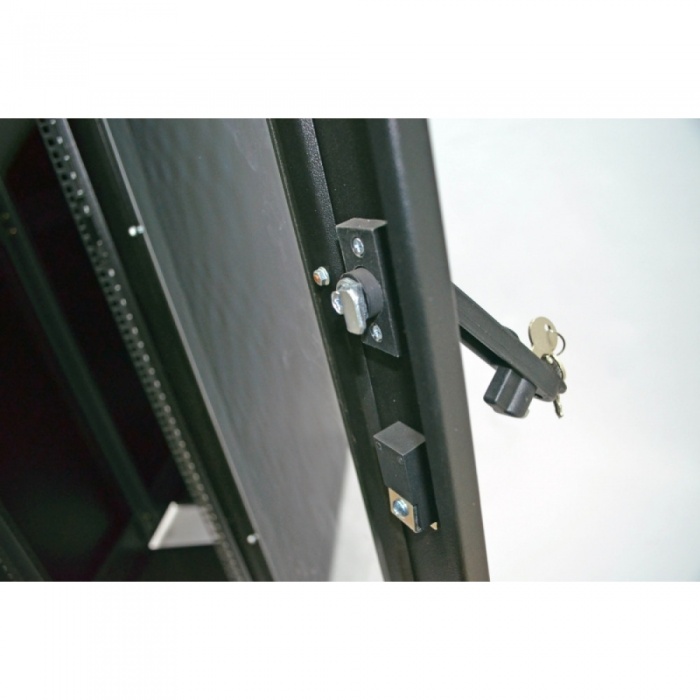

Дверь передняя: каленное стекло и замок с поворотной ручкой
Дверь задняя: цельнометаллические с перфорацией типа "жабры" и замком
Боковые стенки: съемные с замком
Направляющие: две пары с маркировкой юнитов
Цвет: черный, RAL 9005
Толщина металла, мм: 1 – 2
Максимальная нагрузка, кг: 800
Класс защиты от внешних факторов: IP 20
Вес, кг: 124,5
Размер упаковки (кг, д*ш*в):
- коробка №1: 55, 201*76*11
- коробка №2: 13, 100*12*12
- коробка №3: 19, 62*48*12
- коробка №4: 37.5, 217*21*14
Инструкция по монтажу серверного шкафа CMS прилагается.
Гарантийный срок эксплуатации – 12 месяцев со дня продажи.
Продукция имеет сертификат соответствия № 1О094.008721-21
