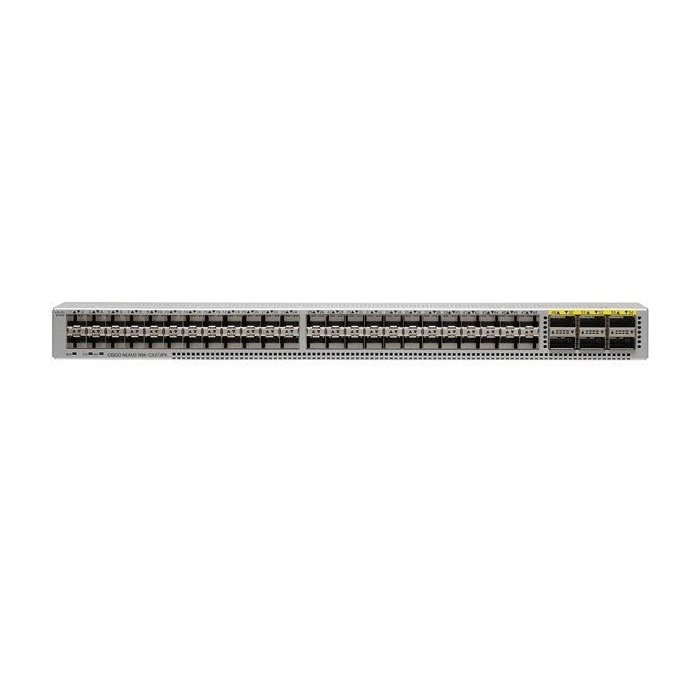

Коммутатор Cisco NEXUS N9K-C9372PX - Layer3, 48 портов 100/1000/10GBase-X (SFP+/SFP), 6 порта QSFP+

Коммутаторы Cisco Nexus – это серия сетевых коммутаторов фиксированной и модульной конфигурации, предназначена в первую очередь для установки в центрах обработки данных или для установки в корпоративную сеть в качестве ядра сети.

Устройства серии Cisco Nexus поддерживают виртуальные сети (VLAN, Private VLAN), протоколы предотвращения петель STP, а также Root Guard, BPDU Guard и пр., агрегацию портов Port Channel и т. д. Также, коммутаторы Cisco Nexus поддерживают L3 функционал включая статическую и динамическую маршрутизацию (EIGRP, OSPF, BGP, ISIS), маршрутизацию на основе политик (PBR), поддержку протоколов резервирования шлюза по умолчанию (HSRP, VRRP, GLBP), GRE-туннели и т. д. Поддерживаются протоколы для работы с multicast-трафиков: IGMP и PIM.

Безопасность в устройствах представлена списками доступа ACL (IP, MAC, VLAN), ограничением доступа на уровне порта (Port Security), различными функциями борьбы с подменами адресов (DHCP snooping, Dynamic ARP inspection, IP source guard). Присутствуют механизмы борьбы с широковещательными штормами (Storm Control) и защиты уровня управления (Control Plane Policing). Для мониторинга и управления присутствует SNMP, NTP, Netflow, различные реализации SPAN, Embedded Event Manager и другое, при этом поддерживается возможность управления через протокол сетевого управления NETCONF, а также запуска скриптов на базе Python. Коммутаторы Nexus поддерживают достаточно большой спектр и других различных технологий: MPLS, LISP, VXLAN, OTV, QoS (функциональность зависит от платформы).

Линейка коммутаторов Cisco Nexus включает в себя такие серии:

- Nexus 1000 серия — виртуальный коммутатор, который используется в VMware vSphere и Hyper-V

- Nexus 2000 серия — fabric-extender, контроль и управление производится через «родительское» оборудование

- Nexus 3000 серия - сетевые коммутаторы, монтируемые в телекоммуникационную стойку, особенностью коммутаторов этого типа является поддержка технологии VXLAN

- Nexus 4000 серия - высокоскоростные коммутаторы, поддерживающие технологию 10 Gigabit Ethernet, построенные на интегральных микросхемах ASIC. Разработанный в вместе с компанией IBM, как блейд IBM BladeCenter

- Nexus 5000 серия - сетевые коммутаторы третьего уровня, монтируемые в телекоммуникационную стойку, кроме LAN обеспечивают также коммутацию SAN трафика. Коммутаторы работают на скорости 10 Gigabit Ethernet и 40 Gigabit Ethernet. Коммутаторы поддерживают технологии: Fibre Channel, FCoE, VXLAN и NVGRE

- Nexus 6000 серия - сетевые коммутаторы третьего уровня, могут иметь до 96 портов 40 GigabitEthernet или до 384 портов 10 GigabitEthernet

- Nexus 7000 серия - модульные коммутаторы, имеют пропускную способность до 1,3 Tbps на каждый слот (блейд) или более чем 83 Tbps на шасси

- Nexus 9000 серия - в дополнение к технологиям младших серий поддерживает MPLS-VPN (BGP-EVPN)

Коммутаторы Cisco Nexus серии 9000 предоставляют основу для развертывания инфраструктуры Cisco, ориентированной на приложения (ACI - application centric infrastructure), которые способны обеспечить масштабируемость, высокую производительность, низкое потребление энергии, а также полноценную работу технологий сетевой виртуализации VXLAN (Virtual Extensible LAN) и NVGRE (Network Virtualization Using Generic Routing Encapsulation). Они обеспечивают высокую масштабируемость, производительность и энергоэффективность в устройстве компактного размера. Эти коммутаторы являются идеальным решением для развертывания на уровне агрегации и доступа в сетях крупных предприятий, поставщиков услуг и облачных сетях.

Коммутаторы Cisco Nexus 9000 выпускаются в модульной и фиксированной конфигурации 10/40/100 Gigabit Ethernet и рассчитаны на работу в режимe Cisco NX для обратной совместимости и согласованности с текущим набором решений Cisco Nexus, и в режимe ACI для использования всех преимуществ сервисов на основе политик и функций автоматизации инфраструктуры ACI.

Устройства Cisco Nexus 9000 серии имеют высокую масштабируемость, до 60 Tbps (шасси Nexus 9516) неблокирующей пропускной способности с задержкой менее 5 микросекунд, и до 1152 неблокирующих портов 10 GigabitEthernet или 288 неблокирующих портов 40 GigabitEthernet уровня 2 и 3, а также поддержка ретрансляции, маршрутизации и шлюзов в сети VXLAN на скорости передачи, характерной для проводных соединений. Высокая доступность устройств Cisco Nexus 9000 серии характеризуется полной поддержкой обновления ПО без прерывания работы (ISSU) и внесения исправлений в ПО без прерывания работы, а использование специализированных интегральных микросхем (ASIC) Cisco и сторонних разработчиков для повышения надежности и производительности. Также, шасси без промежуточной платы оптимизирует прохождение воздушного потока что сокращает потребление электроэнергии.
