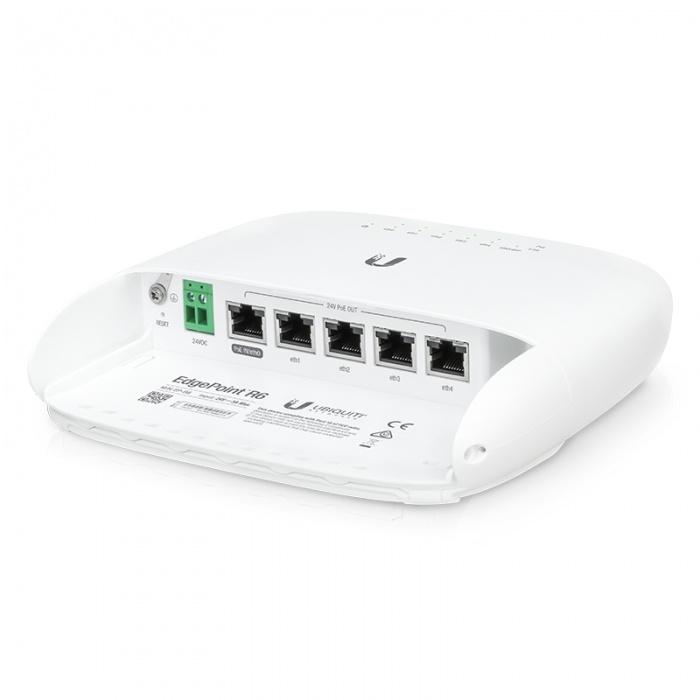

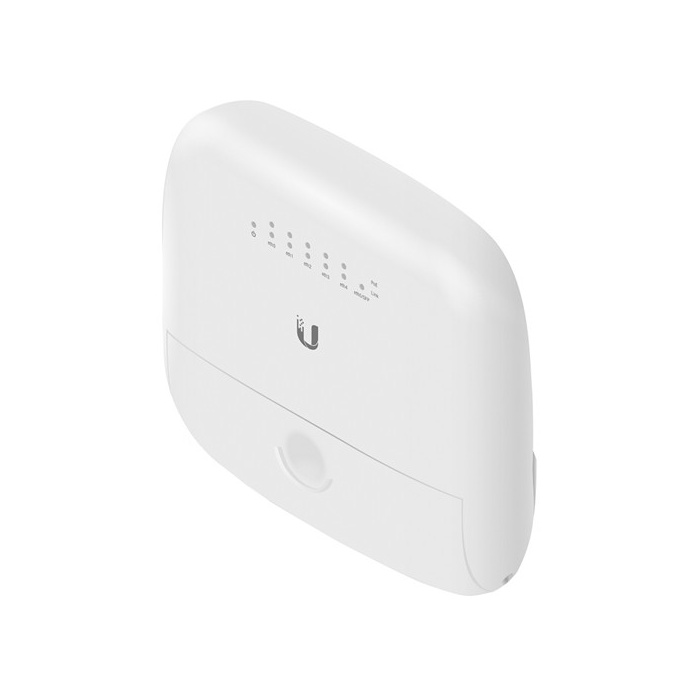

Компания Ubiquiti долгое время рассматривала фотографии своих клиентов на страницах официального сообщества. В большинстве случаев, при монтаже на вышках приходится использовать отдельный шкаф, в котором уживается сразу несколько устройств, что может привести к некому хаосу в проводах и избыточности. Чтобы решить эту проблему, специалистами UBNT был разработан новый класс устройств EdgePoint. Особенности и основные отличия EP-R6 Устройства EdgePoint являются ответвлением в семействе EdgeMAX, поэтому работают на уже хорошо знакомой EdgeOS. На текущий момент, это ответвление представлено всего тремя устройствами: EP-R6, EP-R8 и EP-S16. Ubiquiti EdgePoint EP-R6 хоть и младшая модель в линейке, но при этом достаточно функциональная. Электронная начинка спрятана в компактном всепогодном корпусе, который может с легкостью быть смонтирован на вышке всего одним человеком. В нижней части, под защитной крышкой спрятана панель сетевых интерфейсов. Всего доступно 5 портов Gigabit Ethernet и один слот SFP. Использование слота SFP будет оправдано в большинстве случаев, ведь снимается ограничение на длину кабеля от коммутационного узла до EdgePoint. Дополнительно также повышается устойчивость устройства при работе в грозу (EMI, ESD). Питание EdgePoint EP-R6 Для подачи питания доступно два варианта. Первый вариант – подать питание на первый сетевой порт (eth0). Второй вариант – использовать специальные клеммы слева от сетевых интерфейсов. Такой вариант будет оправдан в случае применения специализированных источников бесперебойного питания. Для подачи питания следует использовать источники питания с напряжением 24В и током не менее 0.3А (для работы самого устройства). Диапазон входящего напряжения колеблется в пределах 16-26 В, поэтому небольшие отклонения в пиковых нагрузках устройству не страшны. В качестве дополнительной защиты, на клеммах реализовано автоопределение полярности. Если же питание подается на сетевой порт, дополнительно реализована диодная защита, которая защитит устройство, если вы перепутаете полярность. На всех 5-ти портах Gigabit Ethernet доступна функция PoE Out (PoE Passthrough), при этом максимальный ток на один порт не должен превышать 0.7А (приблизительно 16 Вт). Такая мощность позволяет подключать абсолютное большинство беспроводных устройств airMAX и airMAX ac от Ubiquiti. Максимальный входной ток на клеммах составляет 3А, что эквивалентно 72 Вт. За вычетом энергопотребления самого устройства, на все порты PoE Out суммарно может быть подано порядка 65 Вт. Внимание! При использовании PoE In на eth0, максимальный ток ограничивается значением 1.4А, поэтому общая выходная мощность также ограничивается и составляет чуть более 26 Вт. Сфера применения EP-R6 Благодаря своей функциональности, EP-R6 может выступать в роли PoE-свича для питания небольшой базовой станции с несколькими точками доступа. Использование гигабитных портов, в свою очередь, снимает ограничения при использовании совместно с высокопроизводительными устройствами, например, airMAX ac. Для стабильной работы инженеры оснастили устройство производительным двуядерным процессором MIPS1004Kc с частотой 880 МГц. Вероятно, это точно такой же процессор, как и в EdgeRouter X. Объем оперативной памяти составляет DDR3-1600, как и объем постоянной NAND Flash-памяти составляет 256 Мб. Устройство работает под управлением EdgeOS, превращая EP-R6 в полноценный маршрутизатор (роутер).
