Патч-панель Molex 19" 24xRJ-45 FTP cat. 6, 1U (PID-00182)

Коммутационные панели серии PowerCat 6 занимают важное место в ассортименте коммутационного оборудования, предлагаемого компанией Molex Premise Networks. Они представляют собой один из основных компонентов, используемых в процессе формирования стационарных линий и трактов передачи для поддержки функционирования высокоскоростной аппаратуры Gigabit Ethernet. Ключевым элементом панели является полностью экранированный розеточный модуль DataGate PlusTM, который обеспечивает наивысшую степень защиты от воздействия внешних электромагнитных помех в независимости от места расположениях их источника.

Дополнительно конструкция гнезда защищает цепи передачи сигналов от влияния функционирующих соседних трактов. Это имеет важное значение в случае передачи сигналов со скоростями свыше 1 ГБит/с. Благодаря использованию разъемных соединителей нового типа, панель полностью соответствует нормам относительно категории 6 (в том числе на компонентном уровне), что подтверждается наличием соответствующего сертификата ETL SEMKO. IDC-контакты (от англ. Insulation Displacement Connector) типа КАТТ с гибкими кромками, в отличие от иных изделий данной разновидности, имеют в плане V-образную форму. Благодаря такой конструкции в момент подключения провода происходит только их незначительный изгиб, что минимизирует усталостные явления в металле и значительно увеличивает продолжительность нормального функционирования коммутационной панели. Специально подобранная форма корпуса IDC-контакта облегчает выполнение подключения, обеспечивая правильную укладку проводов в соответствующие направляющие пазы.

Дополнительная фиксирующая накладка полностью устраняет возможность отключения провода в результате механических воздействий на кабель. Розетка снабжена сдвоенной системой цветовой идентификации контактов оконцевателя, что позволяет применять раскладки типов 568А и 568В. Благодаря соответствующему подбору материалов, а также выбору специальной формы контактов розетка RJ45 без ограничений позволяет включать в нее вилки RJ11 и RJ12. Каждая розетка снабжена автоматически закрывающейся защитной дверцей, которая не только препятствует попаданию в гнездо различных загрязнений, но и выполняет функции указателя правильного подключения вилки шнура.

Последний эффект достигается за счет наличия пружинного механизма, выталкивающего дверцу в переднее положение при отключении коммутационного шнура. В случае неправильного подключения вилки усилие пружинящего механизма достаточно для того, чтобы вытолкнуть вилку наружу. Это блокирует неправильное подключение, которое не создает нормальных условий для передачи сигналов и затрудняет поиск места возникновения неисправностей. Кроме того, конструкция защитной дверцы за счет выбора ее специальной формы очищает контакты при каждом подключении/отключении вилки коммутационного шнура. Это сводит до абсолютного минимума саму необходимость проведения регламентных работ. Коммутационные панели серии PowerCat 6 обеспечивают возможность выполнения индивидуальной маркировки отдельных портов за счет использования соответствующих иконок различных цветов.

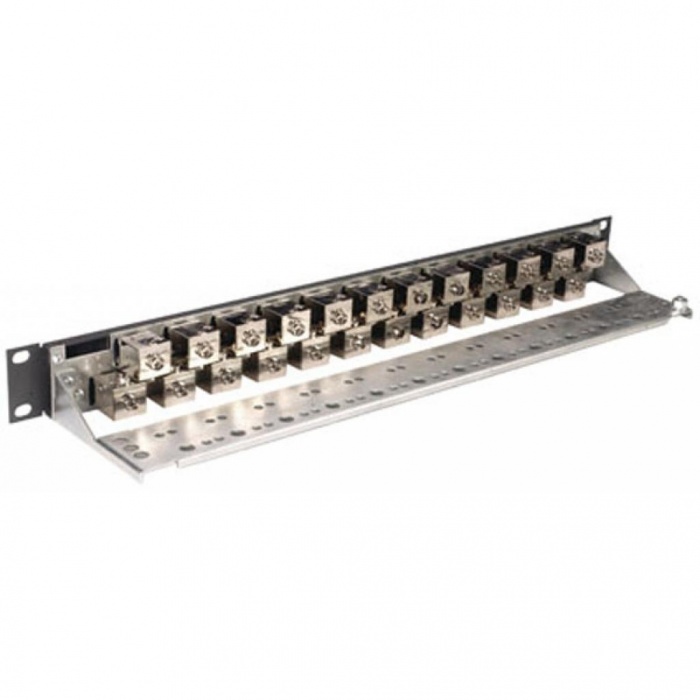

Конструкция панели позволяет заменять отдельные розеточные модули. К штатным элементам панели относится задний поддерживающий организатор, наличие которого обеспечивает аккуратную укладку подключаемых к ней кабелей.
